Installations- und Betriebshandbuch
6.
Montage der Einheit
Unterdeckenmontage

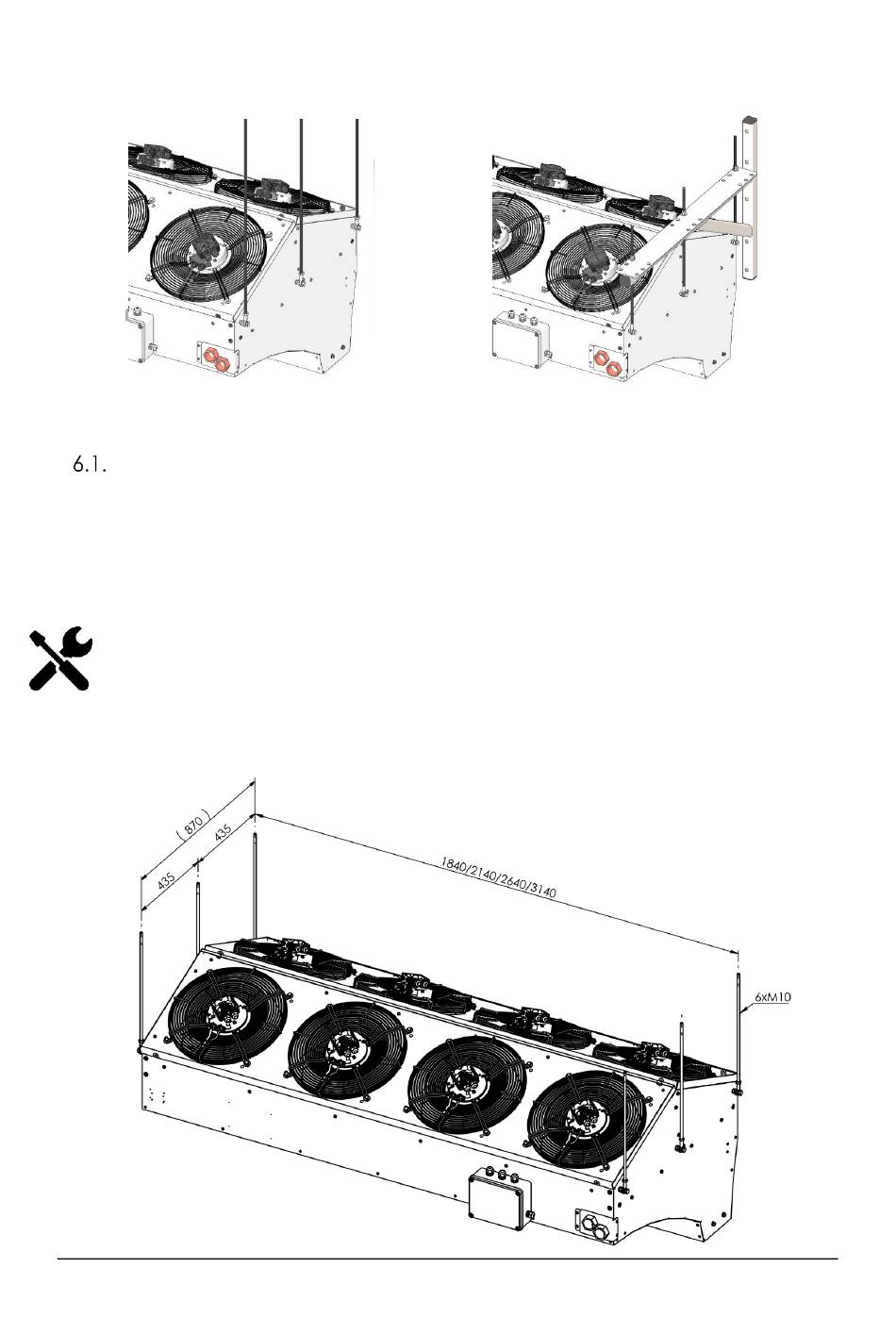

Unterdeckenaufhängungen ZS
Die TürSchleier wird an secht Aufhängepunkten am Mantel der Schleier aufgehängt. Die Aufhängepunkte sind vom Außen
zugänglich, und an der Schleier sind sie vom Hersteller mit Nietmuttern bestückt (M10 Gewinde).
Als Zubehör zu den Unterdeckenaufhängungen ZS-PA wird (auf Bestellung) geliefert:
6x Gewindestange M10x1000, 6x Anker M10/40, 6x Aufhängeöse M10, 6x Mutter M10, 6x Schraube M10x45, 6x flache
Unterlegscheibe Größe 10, 10x elastische Unterlegscheibe Größe 10.
Montageverfahren:
1) Bemessen Sie die Position der Schleier und deren Abstand von der Decke und passen Sie die Gewindestangen an die
gewünschte Länge an.
2) Markieren Sie die Ankerpunkte und bohren Sie die Deckenlöcher zum Einbau der Anker nach dem Bohrungsplan.
3) Die Gewindestangen sind in die vorbereiteten Deckenanker einzubauen und die Muttern sind zu drehen.
4) Heben Sie die Einheit mit der Palette in die gewünschte Position und befestigen Sie die Aufhängeösen mit den mitgelieferten
Schrauben an die Einheit.
6
Wandmontage
