5.

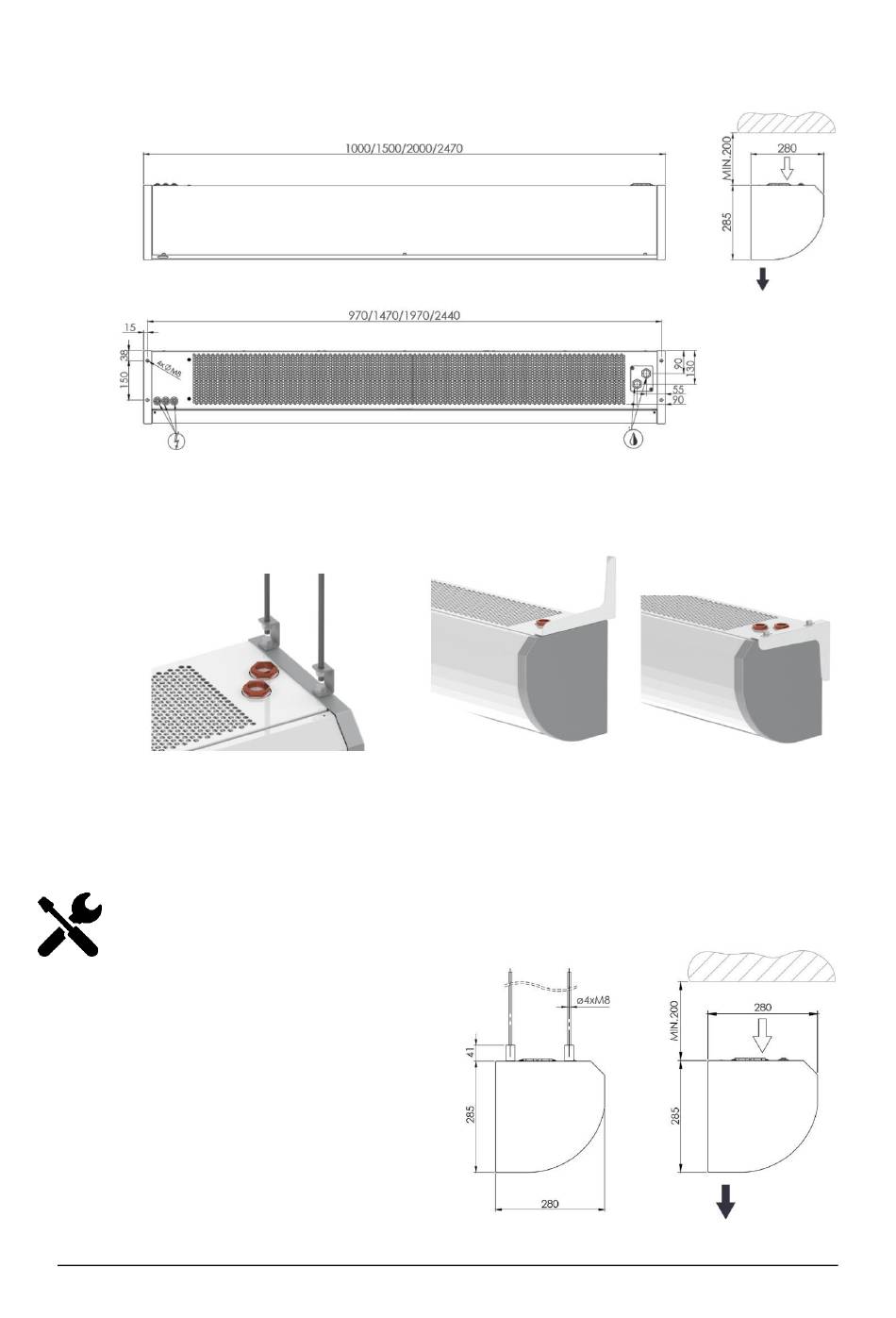

Abmessungen des schleier
6.
Montage des schleier
Unterdeckenmontage
6.1.
Nachträglich arretierbare Unterdeckenaufhängungen ZS-Easy
Die Türeinheit wird an vier Aufhängepunkten am Mantel des schleier aufgehängt. Die Aufhängepunkte sind vom Außen
zugänglich, und an des schleier sind sie vom Hersteller mit Nietmuttern bestückt (M8 Gewinde).
Als Zubehör zu den Unterdeckenaufhängungen ZS-Easy wird
(auf Bestellung) geliefert:
4x Gewindestange M8x1000 - 8.8, 4x Anker M8/30, 4x U-
Profil, 4x Schraube M8x30 - 8.8, 12x Mutter M8 - 8.8, 12x
flache
Unterlegscheibe
Unterlegscheibe Größe 8.
Bemessen Sie die Position des schleier und deren Abstand
von der Decke und passen Sie die Gewindestangen an die
gewünschte Länge an. Markieren Sie die Ankerpunkte nach
dem Bohrungsplan (siehe Kap. 4) und bohren Sie die
Deckenlöcher zum Einbau der Anker. Die Gewindestangen
sind in die vorbereiteten Deckenanker einzubauen und die
Muttern sind zu drehen. Die U-Profile der Aufhängung sind
mit den Schrauben und den Unterlegscheiben in die
Technische Änderungen vorbehalten
Größe
8,
8x elastische
Komfortschleier EASY
Wandmontage
Minimaler Einbauabstand
5
