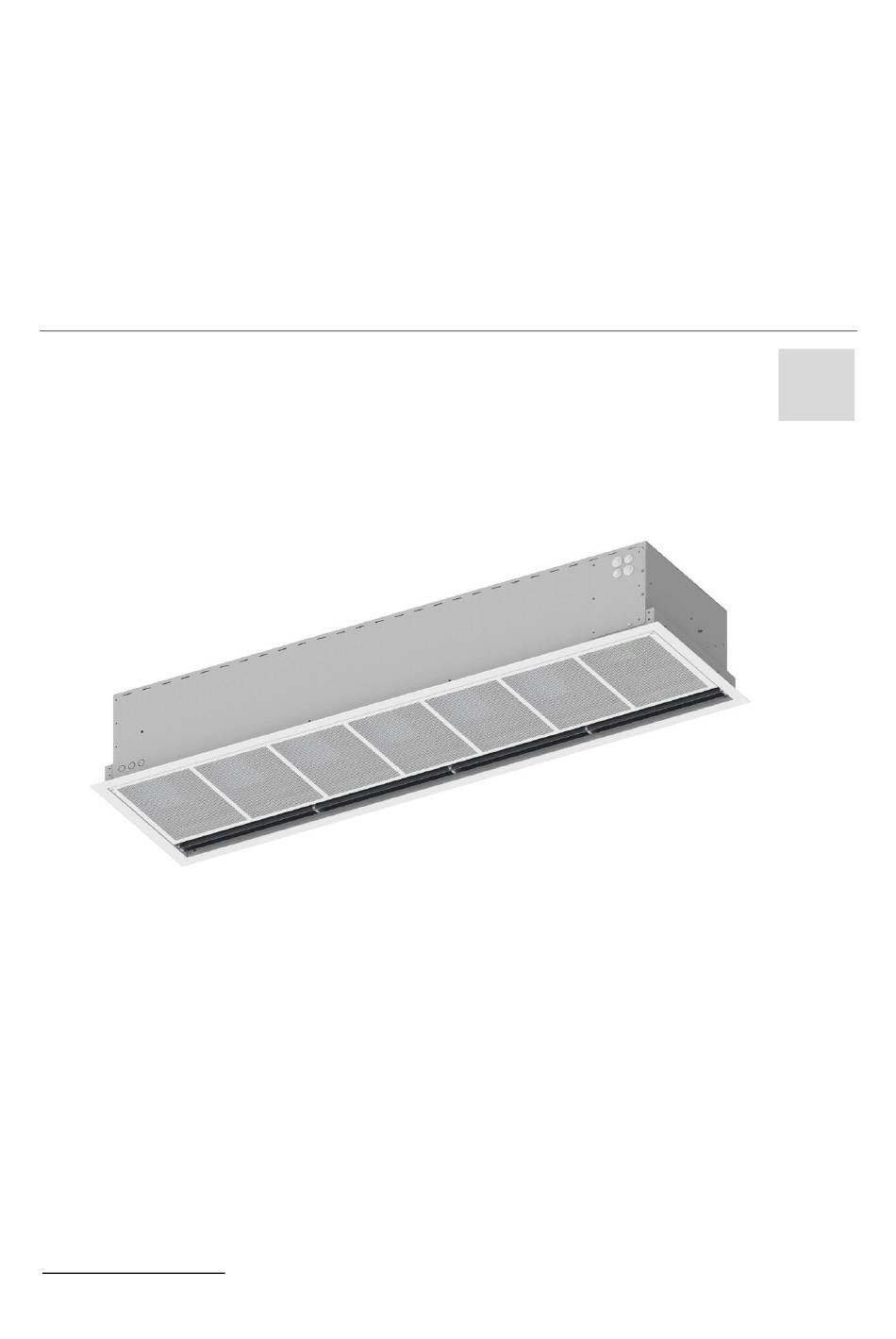

- Seite 1 K O M F O R T - T Ü R L U F T S C H L E I E R S T A V O K L I M A Installations- und Betriebshandbuch Modell Econ-C III www.stavoklima.cz Version 0...
-
Seite 2: Inhaltsverzeichnis
Installations- und Betriebshandbuch Inhaltsverzeichnis Inhaltsverzeichnis ................................2 Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung ..............3 2.1. Auspacken der Einheit, Kontrolle ..........................3 2.2. Lagerung der Einheit, sonstige Transportempfehlungen ..................3 2.3. Sicherheitsmaßnahmen ............................4 Grundinformationen über die Einheit und deren Einsatz ....................4 Abmessungen der Einheit .............................. -
Seite 3: Auspacken Der Einheit, Kontrolle Nach Dem Transport, Bzw. Der Lagerung
Komfortschleier Econ-C III Auspacken der Einheit, Kontrolle nach dem Transport, bzw. der Lagerung 2.1. Auspacken der Einheit, Kontrolle Überprüfen Sie sorgfältig den Inhalt des Lieferscheins, der einen integralen Bestanteil der Lieferung bildet. Bei den Teilen, die als Extra-Zubehör im Lieferschein bezeichnet sind (d.h. sie sind kein Teil der Einheit, bzw. sie sind nicht in der Anlage eingebaut), ist die Vollständigkeit in Bezug auf die gelieferte Sendung (in der Regel in einem anderen Karton geliefert) und deren Unversehrtheit... -
Seite 4: Sicherheitsmaßnahmen
Installations- und Betriebshandbuch 2.3. Sicherheitsmaßnahmen Die Einheit ist nach den Vorschriften der Regierungsverordnungen und den von dem Hersteller in der Konformitätserklärung angeführten tschechischen Normen, die mit den EU-Richtlinien harmonisiert sind, hergestellt. Das oben angeführte Produkt ist im Einklang mit folgenden Normen: ČSN EN 60335-1 ed.3 ČSN EN 60335-2-30 ed. -
Seite 5: Abmessungen Der Einheit
Komfortschleier Econ-C III Technische Betriebsbedingungen der Einheit: max. Betriebstemperatur vom Medium 90°C / Druck 1,6 Mpa – wenn nicht anders festgelegt, Betriebsspannung der Warmwassereinheit – 230V/50Hz, Betriebsspannung der Einheit mit elektrischem Heizgerät - 400V/50Hz, max. Umgebungstemperatur 40°C, ... -
Seite 6: Montage Der Einheit - Unterdeckenaufhängungen Zs-Econ-C
Installations- und Betriebshandbuch Montage der Einheit – Unterdeckenaufhängungen ZS-Econ-C Die Türeinheit wird in den Löchern der Seitenwände aufgehängt, die nach dem Öffnen des Sauggitters zugänglich sind. Die Türeinheit wird an vier Aufhängungen aufgehängt. Anker M8 Als Zubehör zu den Unterdeckenaufhängungen ZS-Econ-C wird (auf Bestellung) Mutter M8 geliefert: 4x Gewindestange M8x1000, 4x Anker M8/30, 12x Mutter M8, 8x Nieten-... -
Seite 7: Anschluss Der Einheit An Die Heizungsleitung
Komfortschleier Econ-C III Achten Sie auf den richtigen Einbau aller Muttern auf alle Teile der Zusammenstellung. Achten Sie auf die Endlage der Gewinde, um die Lösung und den Absturz der Einheit durch das Drehen zu vermeiden. Benutzen Sie nur die geeigneten Anker und Dübel. Überprüfen Sie sorgfältig die Montagesituation und die Einsatzeignung des Anker- und Verbindungsmaterials, sowie die Tragfähigkeit der Baukonstruktion. -
Seite 8: Regelung Des Wärmetauschers Durch Das Ventil Mit Thermostatischem Kopf
Installations- und Betriebshandbuch Nach dem Wunsch des Kunden kann ein 2-Wege-, bzw. 3-Wege-nicht Einbauventil mit Steuerungskopf zum Warmwasserwärmetauscher geliefert werden. Der Ventilantrieb ist in selbsttätiger (thermostatischer) oder elektrothermischer Ausführung lieferbar. Die Anleitung zum elektrischen Anschluss des Ventils ist ein Teil vom elektrischen Schema des Anschlusses der Einheit. Das selbständige elektrische Schema, bzw. -
Seite 9: Einstellung Des Durchfluss-Drucks Eines Unabhängigen Ventils (Etvq)
Komfortschleier Econ-C III 6.3. Einstellung des Durchfluss-Drucks eines unabhängigen Ventils (ETVQ) Einstellung Schließung Drehen Sie das Einstellrad auf den gewünschten Wert Drehen Sie das Einstellrad im Uhrzeigersinn in um, z. B. 5.0. die Position X. Werte Einstellung DN 25 1050... -
Seite 10: Ditronic Touch Regler
Installations- und Betriebshandbuch 7.2. Ditronic Touch Regler Ditronic Touch Berührungsregler ist ein hochkomfortabler Regler zur Steuerung des Lüfters und des (Warmwasser- und elektrischen) Heizungsgeräts, mit der Anschlussmöglichkeit von externen Komponenten (Türkontakt, BMS usw.). Die Funktion des Reglers ist durch den Typ der Elektrodokumentation spezifiziert. Der Regler ist zum Wandeinbau bestimmt, und es wird dazu eine spezielle Bedienungsanleitung geliefert. -
Seite 11: Entsperren Des Notstandthermostats Bei Den Einheiten Mit Elektrischem Heizungsgerät
Komfortschleier Econ-C III Achten Sie darauf, dass das Kabel weder verdreht noch irgendwie verformt ist. Zur einfachen Manipulation sind die freien Enden einzelner Leiter ausreichend lang zu lassen, und erst wenn Sie sich sicher sind, dass der Leiter ausreichend lang ist, führen Sie die Verkürzung durch. -
Seite 12: Inbetriebnahme Der Einheit, Ingangsetzung Der Einheit
Schritt können jedoch irreparable Schäden und Beschädigungen der Anlage verursacht werden. Auf solche Schäden bezieht sich keine Garantie. Die Lufteinheiten Econ-C III werden aus hochwertigen Bauteilen hergestellt, die keine besondere Wartung erfordern. Für eine lange Nutzungsdauer der Anlage empfehlen wir jedoch, die Wartung in den vorgeschriebenen oder noch häufigeren Zeitabständen, nach eigenem Ermessen aufgrund des Betriebs in der jeweiligen Applikation, durchzuführen. -
Seite 13: Behebung Einfacher Störungen
Komfortschleier Econ-C III Informieren Sie sich über den Wartungsvertrag bei Ihrem Lieferanten oder Vertreiber. Dadurch erhalten Sie regelmäßige Wartung und perfekte Instandhaltung der von Ihnen angeschafften Anlage. Es ist quartalsweise durchzuführen: Prüfung der Aufhängung der Einheit und event. Nachziehen sämtlicher Verschraubungen. Ferner ist dann das Festziehen der Schrauben der Ausblaslamellen zu prüfen,... -
Seite 14: Öffnen Des Sauggitters
Installations- und Betriebshandbuch Verschmutzter Filter * Prüfung -Austausch Der Lüfter liefert zu wenig Luft Verschmutzter Wärmetauscher Prüfung -Austausch Unterbrochene oder verstopfte Prüfung -Austausch Mediumzuleitungen Durch den Wärmetauscher strömt zu Prüfung - beheben geringe Luftmenge Verschmutzte Lamellen des Behebung Wärmetauschers Die Einheit heizt nicht Ungenügende Temperatur des Mediums Behebung Keine Umwälzung des Mediums... -
Seite 15: Aus- Und Einbau Des Rahmens
Komfortschleier Econ-C III Vor dem Auskippen des Warmwasser-Wärmetauschers sind alle Kugelschieber des angeschlossenen Heizungswassermediums zu schließen. Anschließend sind die Schrauben zu demontieren, die den Wärmetauscher in der Einheit halten. Beim Auskippen ist sehr vorsichtig vorzugehen, weil der Wärmetauscher mit dem Medium gefüllt ist. -
Seite 16: Außerbetriebsetzung Der Einheit - Entsorgung
Vor dem Beginn der Heizsaison ist die erforderliche Menge vom Heizmedium von den ausgelegten Werten für die Einheiten mit Warmwasser-Heizungsgerät zu besorgen. Der Hersteller behält sich vor, Änderungen aus Marketing- oder Fertigungsgründen ohne vorherige Ankündigung vorzunehmen! STAVOKLIMA s.r.o. Budějovická 450, 370 01 Homole Tel.: +420 387 001 931 E-Mail: info@stavoklima.cz...
