Installations- und Betriebshandbuch
5.
Montage der Einheit
Vor dem Einbau des Luftschleiers ist der Stromanschluss aufgrund der elektrischen
Parameter des einzubauenden Luftschleiers an der Einbaustelle bereit zu stellen und
anliegenden Schaltplan.
Beim Luftschleier mit Warmwassererhitzer ist der Warmwasseranschluss bereit zu
stellen.
Die Türeinheit wird um secht (die 2500 mm lange Einheit in acht) Aufhängepunkten am
Mantel der Einheit aufgehängt. Die Aufhängepunkte sind vom Außen zugänglich, und
an der Einheit sind sie vom Hersteller mit Nietmuttern bestückt (M10 Gewinde).

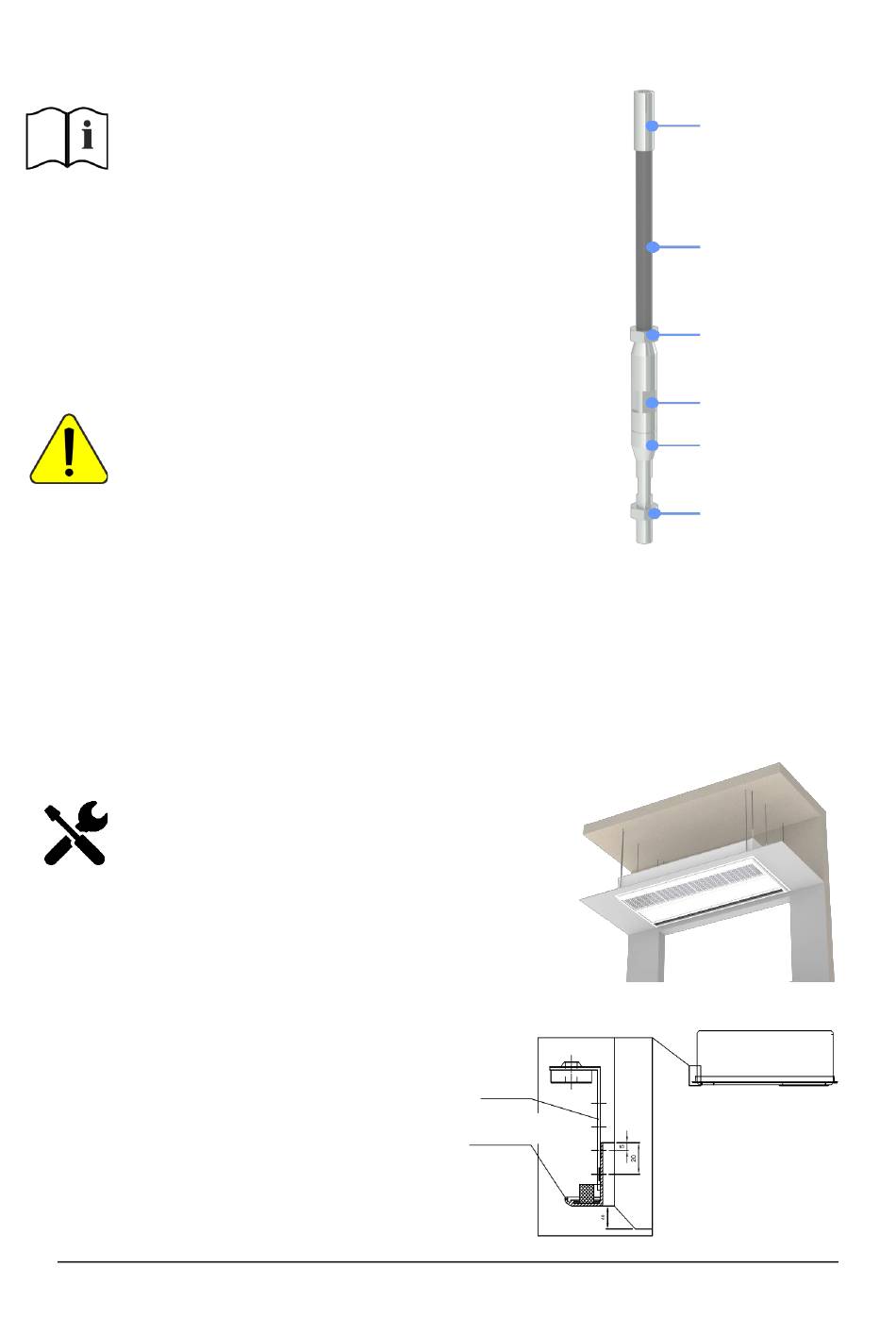

Als Zubehör zu den Unterdeckenaufhängungen ZSA wird (auf Bestellung) geliefert:
6x Gewindestange M10x1000 - 8.8, 6x Anker M10/40, 6x links-rechte Aufhängebuchse
M10, 6x links-rechte Schraube M10, 12x Mutter M10 - 8.8 (Zusammenstellung siehe
Abb. rechts).
Achten Sie auf den richtigen Einbau aller Muttern auf alle Teile der Zusammenstellung.
Achten Sie auf die Endlage der Gewinde, um die Lösung und den Absturz der Einheit
durch das Drehen zu vermeiden.
Benutzen Sie nur die geeigneten Anker und Dübel. Überprüfen Sie sorgfältig die
Montagesituation und die Einsatzeignung des Anker- und Verbindungsmaterials, sowie
die Tragfähigkeit der Baukonstruktion. Der Hersteller übernimmt keine Verantwortung
für die ungeeignet verwendeten Dübel oder sonstiges ungeeignetes Verbindungs- und
Aufhängungsmaterial!
Nach dem Einbau ist die waagrechte Position in beiden Richtungen zu überprüfen. Achten Sie darauf, dass das Nachziehen
einzelner Aufhängungen und Büchsen zu keiner Verschränkung oder Verdrehung der Anlage führt. Die Tragfähigkeit der Decke,
bzw. der Wand ist jeweils sorgfältig zu bewerten. Der Einbau der Anlage darf nur an statisch feste Träger erfolgen.
Die Anlage ist jeweils an alle Aufhängepunkte aufzuhängen.
5.1. Montage der Einheit mit Drehsaugen – „OS mit Rahmen"
Vorgehensweise beim Einbau:
1. Bemessen Sie die Position der Einheit und deren Abstand von der Decke.
2. Markieren Sie die Ankerpunkte und bohren Sie die Deckenlöcher zum
Einbau der Anker.
3. Passen Sie die Gewindestangen an die gewünschte Länge an.
4. Links-rechten Schrauben in die Einheit einzubauen, mit den Muttern zu
sichern, und anschließend sind die links-rechten Aufhängebuchsen an die
Schrauben zu drehen.
5. Die Gewindestangen sind in die vorbereiteten Deckenanker einzubauen
und die Muttern sind zu drehen.
6. Die Einheit ist in die gewünschte Position zu stellen (siehe Abb. 1 auf der
Seite 9) und die Aufhängebuchsen sind an die Gewindestangen nachzuziehen, bis die gewünschte Verbindung hergestellt
wird(siehe Abb. 2 auf der Seite 9), anschließend sind die Buchsen mit den Muttern zu sichern.
7. Hängen
Sie
Gewindestangen auf (siehe Abb. 3 auf der Seite 9).
8. Richten Sie den Rahmen in die richtige Position
gegenüber dem Luftschleier aus, siehe Abb. unten
(siehe Abb rechts und siehe Abb. 4 auf der Seite
9).
8
den
Abdeckrahmen
mit
M10
„L" 40x80
„L" Profilgitter
Anker M10
Gewindestange M10 - 8.8
Mutter M10 - 8.8
links-rechte
Aufhängebuchse M10
links-rechte Schraube
M10
Mutter M10 - 8.8
