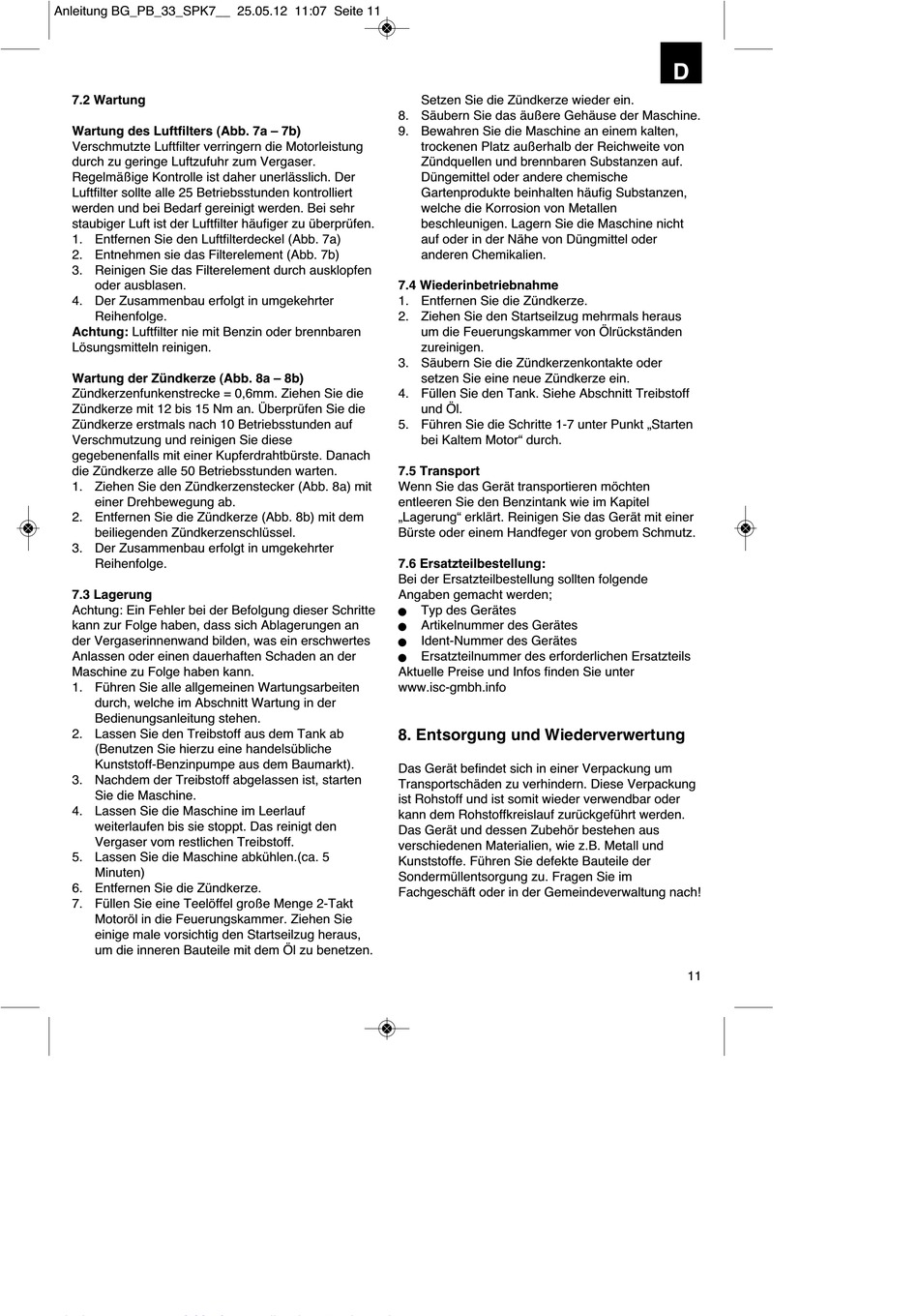

Anleitung BG_PB_33_SPK7__ 25.05.12 11:07 Seite 11
7.2 Wartung
Wartung des Luftfilters (Abb. 7a – 7b)
Verschmutzte Luftfilter verringern die Motorleistung
durch zu geringe Luftzufuhr zum Vergaser.
Regelmäßige Kontrolle ist daher unerlässlich. Der
Luftfilter sollte alle 25 Betriebsstunden kontrolliert
werden und bei Bedarf gereinigt werden. Bei sehr
staubiger Luft ist der Luftfilter häufiger zu überprüfen.
1. Entfernen Sie den Luftfilterdeckel (Abb. 7a)
2. Entnehmen sie das Filterelement (Abb. 7b)
3. Reinigen Sie das Filterelement durch ausklopfen
oder ausblasen.
4. Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
Achtung: Luftfilter nie mit Benzin oder brennbaren
Lösungsmitteln reinigen.
Wartung der Zündkerze (Abb. 8a – 8b)
Zündkerzenfunkenstrecke = 0,6mm. Ziehen Sie die
Zündkerze mit 12 bis 15 Nm an. Überprüfen Sie die
Zündkerze erstmals nach 10 Betriebsstunden auf
Verschmutzung und reinigen Sie diese
gegebenenfalls mit einer Kupferdrahtbürste. Danach
die Zündkerze alle 50 Betriebsstunden warten.
1. Ziehen Sie den Zündkerzenstecker (Abb. 8a) mit
einer Drehbewegung ab.
2. Entfernen Sie die Zündkerze (Abb. 8b) mit dem
beiliegenden Zündkerzenschlüssel.
3. Der Zusammenbau erfolgt in umgekehrter
Reihenfolge.
7.3 Lagerung
Achtung: Ein Fehler bei der Befolgung dieser Schritte
kann zur Folge haben, dass sich Ablagerungen an
der Vergaserinnenwand bilden, was ein erschwertes
Anlassen oder einen dauerhaften Schaden an der
Maschine zu Folge haben kann.
1. Führen Sie alle allgemeinen Wartungsarbeiten
durch, welche im Abschnitt Wartung in der
Bedienungsanleitung stehen.
2. Lassen Sie den Treibstoff aus dem Tank ab
(Benutzen Sie hierzu eine handelsübliche
Kunststoff-Benzinpumpe aus dem Baumarkt).
3. Nachdem der Treibstoff abgelassen ist, starten
Sie die Maschine.
4. Lassen Sie die Maschine im Leerlauf
weiterlaufen bis sie stoppt. Das reinigt den
Vergaser vom restlichen Treibstoff.
5. Lassen Sie die Maschine abkühlen.(ca. 5
Minuten)
6. Entfernen Sie die Zündkerze.
7. Füllen Sie eine Teelöffel große Menge 2-Takt
Motoröl in die Feuerungskammer. Ziehen Sie
einige male vorsichtig den Startseilzug heraus,
um die inneren Bauteile mit dem Öl zu benetzen.
Setzen Sie die Zündkerze wieder ein.
8. Säubern Sie das äußere Gehäuse der Maschine.
9. Bewahren Sie die Maschine an einem kalten,
trockenen Platz außerhalb der Reichweite von
Zündquellen und brennbaren Substanzen auf.
Düngemittel oder andere chemische
Gartenprodukte beinhalten häufig Substanzen,
welche die Korrosion von Metallen
beschleunigen. Lagern Sie die Maschine nicht
auf oder in der Nähe von Düngmittel oder
anderen Chemikalien.
7.4 Wiederinbetriebnahme
1. Entfernen Sie die Zündkerze.
2. Ziehen Sie den Startseilzug mehrmals heraus
um die Feuerungskammer von Ölrückständen
zureinigen.
3. Säubern Sie die Zündkerzenkontakte oder
setzen Sie eine neue Zündkerze ein.
4. Füllen Sie den Tank. Siehe Abschnitt Treibstoff
und Öl.
5. Führen Sie die Schritte 1-7 unter Punkt „Starten
bei Kaltem Motor" durch.

7.5 Transport

Wenn Sie das Gerät transportieren möchten
entleeren Sie den Benzintank wie im Kapitel
„Lagerung" erklärt. Reinigen Sie das Gerät mit einer
Bürste oder einem Handfeger von grobem Schmutz.

7.6 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende
Angaben gemacht werden;
Typ des Gerätes
n
Artikelnummer des Gerätes
n
Ident-Nummer des Gerätes
n
Ersatzteilnummer des erforderlichen Ersatzteils
n
Aktuelle Preise und Infos finden Sie unter
www.isc-gmbh.info

8. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um
Transportschäden zu verhindern. Diese Verpackung
ist Rohstoff und ist somit wieder verwendbar oder
kann dem Rohstoffkreislauf zurückgeführt werden.
Das Gerät und dessen Zubehör bestehen aus
verschiedenen Materialien, wie z.B. Metall und
Kunststoffe. Führen Sie defekte Bauteile der
Sondermüllentsorgung zu. Fragen Sie im
Fachgeschäft oder in der Gemeindeverwaltung nach!
D
11
