5.8 Terminale di test PE
Può accadere che una tensione pericolosa venga applicata al filo di PE o ad altre parti metalliche
accessibili. Si tratta di una situazione molto pericolosa, poiché il filo PE e gli MPE sono considerati
collegati a terra. Una causa frequente di questo guasto è un cablaggio errato (vedere gli esempi
seguenti).
Quando si tocca il tasto TEST in tutte le funzioni che richiedono l'alimentazione di rete, l'utente esegue
automaticamente questo test.
Esempi di applicazione del terminale di prova PE

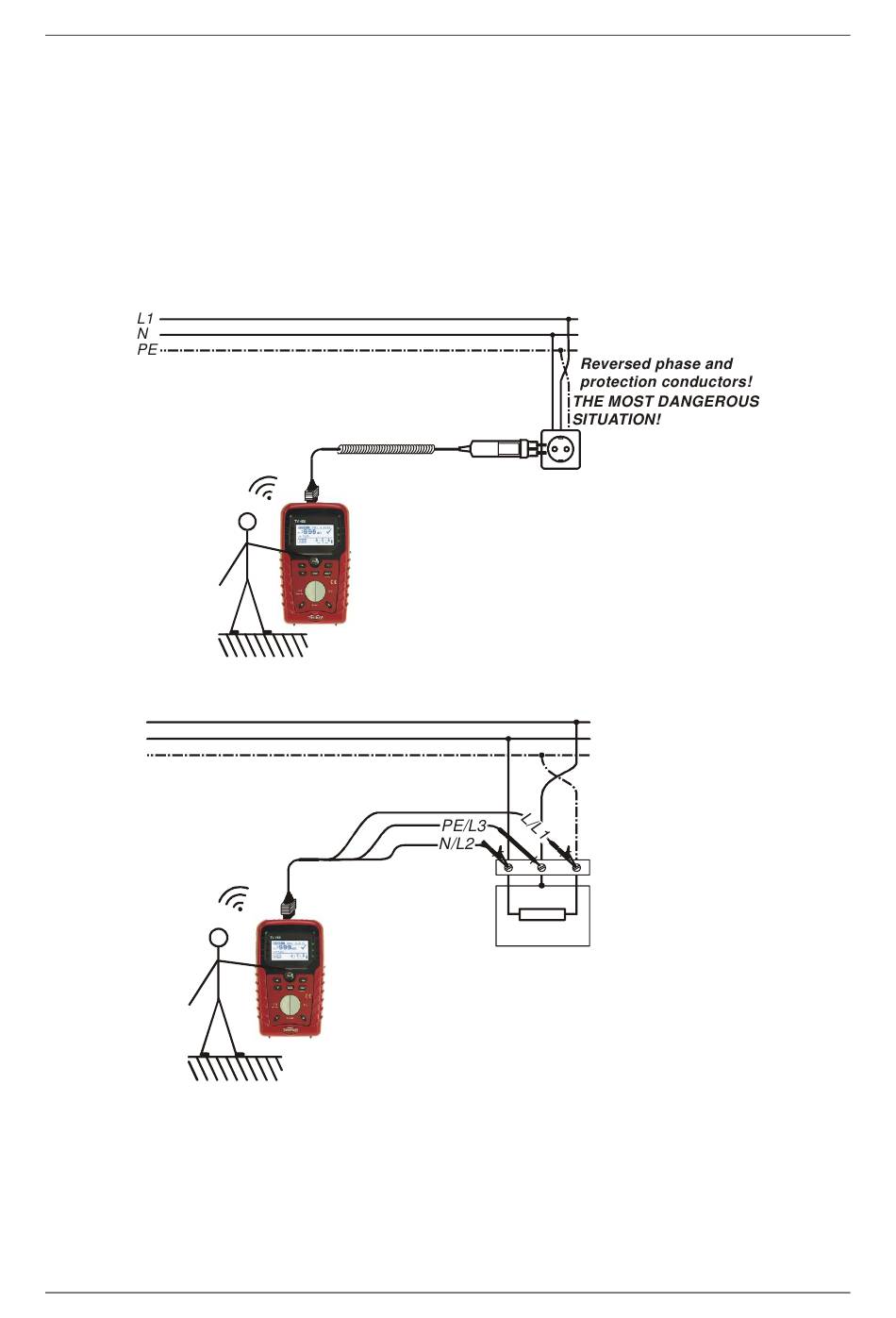

Figura 5.36: Conduttori L e PE invertiti (applicazione del comandante a spina)
L1
N
PE
Figura 5.37: Conduttori L e PE invertiti (applicazione del puntale a 3 fili)
Reversed phase and
protection conductors!
MOST DANGEROUS
SITUATION!
N PE L
52
Terminale di test PE
