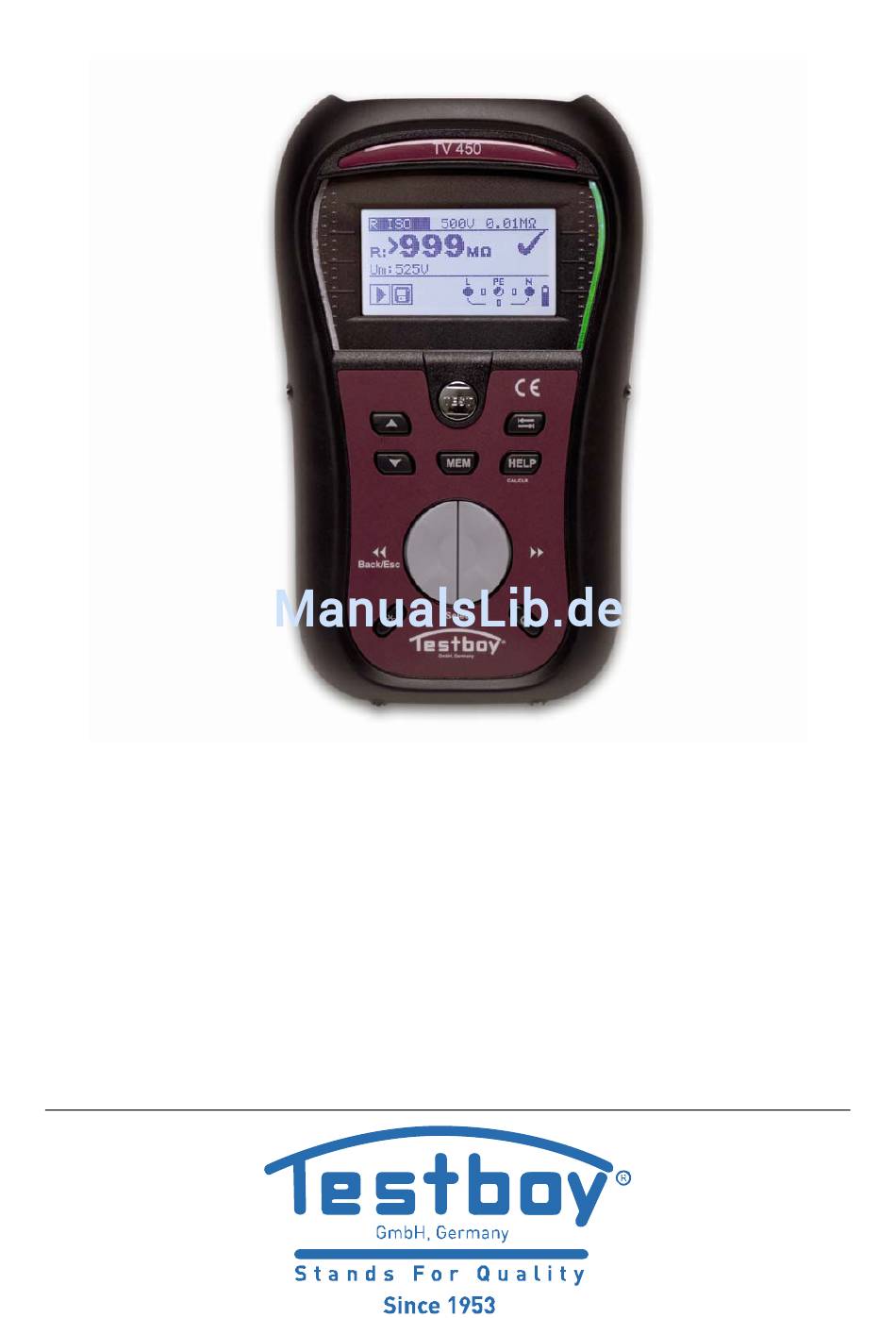

- Seite 1 TESTBOY TV 450 TESTBOY TV 450 (Messfunktion- RCD/FI Schutzschalter Typ B) Kurzanleitung Version 1.1, Bestell Nr. 20 751 656...
- Seite 2 EU (Europäischen Union) hinsichtlich Sicherheit und elektromagnetischer Verträglichkeit erfüllt. © 2009 TESTBOY Die Handelsnamen Testboy sind in Europa und anderen Ländern eingetragene oder angemeldete Warenzeichen. Kein Teil dieses Dokuments darf ohne schriftliche Genehmigung von TESTBOY in irgendeiner Form oder mit irgendeinem Mittel vervielfältigt oder verwendet werden.
-
Seite 3: Inhaltsverzeichnis
RCD-Prüfung – 3 Funktionen zum Prüfen von RCDs.......18 2.2.5 Fehlerschleifenimpedanz .................20 2.2.6 Leitungsimpedanz – (Phase-Neutral, Phase-Phase) .......22 2.2.7 Erdungswiderstand (Modell TESTBOY TV 450 (MESSFUNKTION- RCD/FI SCHUTZSCHALTER TYP B))......23 Installation der PC-Software, Schritt für Schritt (Modell TESTBOY TV 450 (MESSFUNKTION- RCD/FI SCHUTZSCHALTER TYP B))........24... -
Seite 4: Inbetriebnahmeanleitung
Verwenden Sie das Instrument niemals in Netzen mit Spannungen von mehr als 550 V! Wartungseingriffe oder Einstellverfahren dürfen nur von kompetenten, befugten und von Testboy geschulten Personen durchgeführt werden. Verwenden Sie nur von Ihrem Händler geliefertes Standard- oder Sonderprüfzubehör! Beachten Sie, dass ältere und einige der neuen Sonderprüfzubehörteile mit diesem Instrument kompatibel sein, jedoch nur die Überspannungskategorie Kat III... -
Seite 5: Beschreibung Des Instruments - Frontplatte Und Anschlussfeld
8. Ein-Aus-Taste 9. TESTBOY TV 450 (MESSFUNKTION- RCD/FI SCHUTZSCHALTER TYP B): Help (um zu den Hilfe-Bildschirmen zu Abbildung von TESTBOY TV 450 (MESSFUNKTION- gelangen), Cal-Taste RCD/FI SCHUTZSCHALTER TYP B) TESTBOY TV 450: HELP - Taste 10. TAB-Taste (zum Ändern von Prüfparametern) 11. -
Seite 6: Beschreibung Des Instruments - Bedeutung Von Symbolen
TESTBOY TV 450 Inbetriebnahmeanleitung 1.3 Beschreibung des Instruments – Bedeutung von Symbolen Ständige Spannungs- und Ausgangsklemmenüberwachung Die Spannung wird ständig zusammen mit der Prüfklemmendarstellung angezeigt. Alle drei Prüfklemmen werden für die ausgewählte Messung benutzt. Die Spannung wird ständig zusammen mit der Prüfklemmendarstellung angezeigt. -
Seite 7: Funktionswahlschalter Und Display Des Instruments
Instrument hat die Obergrenze erreicht. Die Messung ist verboten, bis die Temperatur geringer als der Grenzwert ist. Hoher Widerstand der Prüfsonden zur Erde. Die Ergebnisse können verfälscht sein (TESTBOY TV 450 (MESSFUNKTION- RCD/FI SCHUTZSCHALTER TYP B)) Ergebnisfeld Messergebnis liegt innerhalb der voreingestellten Grenzwerte (GUT). -
Seite 8: Handhabung Der Batterie
TESTBOY TV 450 Inbetriebnahmeanleitung Legende: 1. Funktionswahlschalter 2. Bezeichnung der Funktion bzw. Unterfunktion 3. Messparameter und Grenzwerte 4. Ergebnisfeld In diesem Feld werden das Hauptergebnis und Teilergebnisse zusammen mit dem Status GUT/SCHLECHT/ABBRUCH angezeigt. 5. Ständige Spannungs- und Ausgangsüberwachung 6. Meldungsfeld In diesem Feld werden der Batteriestatus und Warnhinweise/Meldungen mit Bezug auf den aktuellen Messwert angezeigt. -
Seite 9: Wartung
TESTBOY TV 450 Inbetriebnahmeanleitung 1.6 Wartung 1.6.1 Austausch der Sicherung Sicherung M 0,315 A / 250 V, 20 x 5 mm Diese Sicherung schützt die interne Schaltung der Niederohmfunktion, wenn Prüfsonden irrtümlich an Netzspannung angeschlossen werden. Warnungen: Wenn Batteriezellen ersetzt werden müssen oder vor dem Öffnen des Batterie- /Sicherungsfachdeckels trennen Sie das gesamte an das Instrument angeschlossene Messzubehör ab und schalten das Instrument aus. -
Seite 10: Garantie Und Reparaturen
Ersatz verfügbar ist. Versandkosten / Rücksendekosten sind nicht rückerstattungsfähig. Testboy ist nicht für Verluste und Schäden aus der Benutzung oder dem Betrieb der Produkte haftbar zu machen. Auf keinen Fall ist Testboy den Kunden gegenüber haftbar für besondere oder indirekte Schäden, Nebenschäden, Entschädigung mit Strafzweck... -
Seite 11: Schnell-Prüfanleitung
Wenn die Kalibrierung erfolgreich durchgeführt wurde, wird die Leitungsanzeige in den Menüs R LOWΩ und DURCHGANG* gezeigt. Zu kalibrierender Messwert. Die Anzeige beim kalibrierten Wert beträgt jetzt 0.00 Ω. * Die Unterfunktion DURCHGANG ist nur im Modell TESTBOY TV 450 vefügbar. -
Seite 12: Messungen
TESTBOY TV 450 Messungen 2.2 Messungen 2.2.1 Ständige Spannungs- und Frequenzüberwachung / Phasenfolge Wechselspannungs- und Frequenzmessungen, Phasenfolge Überwacht gleichzeitig die Spannungen zwischen L-N, L-PE und N-PE. Die Werte werden in Echtzeit angezeigt. Das System kann auch bei Dreiphasennetzen zur Überwachung der Spannungen zwischen den Phasen eingesetzt werden. - Seite 13 TESTBOY TV 450 Messungen Anschauen der Ergebnisse Angezeigte Ergebnisse: Ul(1)-n(2): Spannung zwischen Phasen- und Neutralleiter (oder zwischen den Phasen L1 und L2) Ul(1)-pe(3): Spannung zwischen Phasen- und Schutzleiter (oder zwischen den Phasen L1 und L3) Un(2)-pe(3): Spannung zwischen Neutral- und Schutzleiter (oder zwischen den Phasen L2 und L3) 1.2.3 :Korrekter Anschluss –...
-
Seite 14: Isolationswiderstand - Zum Prüfen Des Mω-Werts Der Isolation Zwischen Den Adern
TESTBOY TV 450 Messungen 2.2.2 Isolationswiderstand – Zum Prüfen des MΩ-Werts der Isolation zwischen den Adern Die Prüfspannungen können von 50 V bis 1000 V verändert werden. Auswählbare Grenzwerte können zur schnellen Bewertung der Ergebnisse auf dem Bildschirm eingestellt werden. - Seite 15 TESTBOY TV 450 Messungen TEST Taste drücken und halten, bis sich das Ergebnis stabilisiert hat. Anschauen der Ergebnisse Angezeigte Ergebnisse: R: Isolationswiderstand Um: Prüfspannung des Instruments...
-
Seite 16: Low Ω Zum Prüfen Des Widerstands Von Erdungsleitern Und Potentialausgleichsverbindungen
Durchgangsprüfung 200 mA Die Polarität wird während der Prüfung automatisch umgepolt (Ergebnisse auf dem Display angezeigt). Durchgang (Modell TESTBOY TV 450 (MESSFUNKTION- RCD/FI SCHUTZSCHALTER TYP B)) Niedrigerer Strom, der das System ständig prüft. Eingesetzt beim Prüfen von Induktionssystemen (z.B. Motorwicklungen usw.). - Seite 17 R LOW Ω Durchgang* Angezeigte Ergebnisse: Angezeigte Ergebnisse: R: Hauptergebnis der Niederohmmessung R: Hauptergebnis des R+: Teilergebnis der Niederohmmessung Durchgangswiderstands mit positiver Spannung an Klemme L R-: Teilergebnis der Niederohmmessung * Die Unterfunktion DURCHGANG ist nur im Modell TESTBOY TV 450 vefügbar.
-
Seite 18: Rcd-Prüfung - 3 Funktionen Zum Prüfen Von Rcds
Grenzwert der Berührungsspannung (25 V, 50 V) Nenn-Auslösedifferenzstrom der Fehlerstrom-Schutzeinrichtung (10 mA - 1000 Multiplikator des Nenn-Auslösedifferenzstroms der Fehlerstrom- Schutzeinrichtung (x½, x1, x2, x5) RCD-Typ [ , ], Wellenform des Prüfstroms plus Anfangspolarität * Nur Modell TESTBOY TV 450 (MESSFUNKTION- RCD/FI SCHUTZSCHALTER TYP B) - Seite 19 TESTBOY TV 450 Messungen Anschlussschaltbild TEST Taste drücken Anschauen der Ergebnisse Angezeigte Ergebnisse: Uc: Berührungsspannung RL: Fehlerschleifenwiderstand Angezeigte Ergebnisse: t: Auslösezeit Uc: Berührungsspannung Angezeigte Ergebnisse: IΔ: Auslösestrom Uci: Berührungsspannung bei IΔ tI: Auslösezeit Angezeigte Ergebnisse: Uc: Berührungsspannung x1, x5, x½: Auslösezeiten...
-
Seite 20: Fehlerschleifenimpedanz
TESTBOY TV 450 Messungen 2.2.5 Fehlerschleifenimpedanz Zloop Schleifenprüfung mit hohem Strom. Sehr schnell und effizient zum Prüfen von Stromkreisen, die nicht mit RCD geschützt sind. Zs rcd Schleifenprüfung mit niedrigem Strom. Über einen längeren Zeitraum durchgeführte Vielzahl von Prüfungen zugunsten erhöhter Genauigkeit. - Seite 21 TESTBOY TV 450 Messungen TEST Taste drücken Anschauen der Ergebnisse Zloop Zs (RCD) Angezeigte Ergebnisse: Angezeigte Ergebnisse: Z: Fehlerschleifenimpedanz Z: Fehlerschleifenimpedanz Isc: Unbeeinflusster Fehlerstrom Isc: Unbeeinflusster Fehlerstrom Lim: Oberer Grenzwert Lim: Oberer Grenzwert Fehlerschleifenimpedanz (falls Fehlerschleifenimpedanz (falls zutreffend) zutreffend)
-
Seite 22: Leitungsimpedanz - (Phase-Neutral, Phase-Phase)
TESTBOY TV 450 Messungen 2.2.6 Leitungsimpedanz – (Phase-Neutral, Phase-Phase) • Benutzt zum Prüfen zwischen Phasen bei einem Ein- oder Dreiphasennetz, z.B. Prüfen L gegen N, L1 gegen L2, L2 gegen L3 usw. Funktion einstellen Parameter und Grenzwerte einstellen Sicherungstyp (--- schaltet Grenzwert AUS, NV, gG, B, C, K, D) Strombemessung der Sicherung (0.5 A ÷... -
Seite 23: Erdungswiderstand (Modell Testboy Tv 450 (Messfunktion- Rcd/Fi Schutzschalter Typ B))
TESTBOY TV 450 Messungen 2.2.7 Erdungswiderstand (Modell TESTBOY TV 450 (MESSFUNKTION- RCD/FI SCHUTZSCHALTER TYP B)) • Haupt-Erdungsanlagen, Blitzschutzanlagen, örtliche Erdungen usw. können mit der Erdungswiderstandsprüfung überprüft werden. Funktion einstellen Unterfunktion wählen Hoher Grenzwiderstand Ω schaltet Grenzwert aus, 1 Ω ÷ 5 kΩ... -
Seite 24: Installation Der Pc-Software, Schritt Für Schritt (Modell Testboy Tv 450 (Messfunktion- Rcd/Fi Schutzschalter Typ B))
2. Die Software sollte automatisch starten. Ist dies nicht der Fall, doppelklicken Sie auf das Symbol des CD/DVD- Laufwerks auf ihrem Computer, um den Inhalt der CD zu öffnen, und doppelklicken Sie auf die Programmdatei „PC SW TV 450.exe“. 3. Der anfängliche Willkommensbildschirm erscheint; dann wählen Sie die beliebige Themas aus. - Seite 25 • Um die Verbindung mit dem TV 450 und dem Rechner (PC) auszubauen, bitte beigelegte Freischaltkode für PRO Bericht (Password) und die Gerätenummer (beide finden Sie an den CD- Umschlag) richtig in der PC SW TV 450 eintragen. • Für PRO Plus Bericht gem. ZVEH auszustellen, ist eine zusätzliche Freischaltkode (Password) nötig (kontaktieren Sie bitte Ihr Vertriebspartner)
- Seite 26 TESTBOY TV 450 Installation der PC-Software...
- Seite 27 TESTBOY TV 450 Installation der PC-Software...
- Seite 28 TESTBOY TV 450 Installation der PC-Software...
