Setting up the video switch
When selecting the setup location, please take into consideration the room layout
such as where the nearest mains socket is located etc. When selecting the set-up
location, make sure that the device is not exposed to direct sunlight, vibrations, dust,
heat, cold and moisture. The device may not be set up in the vicinity of strong trans-
formers or motors.
Place the device/power unit only on a stable, level surface. There
must be enough space around the system for air circulation to
permit dissipation of the generated heat. Do not cover the venti-
lation apertures of the device. If you do not observe these
instructions, the device may be damaged.
In view of the variety of paints and polishes used for furniture,
the base of the device might leave visible residue on the furniture
it is placed on caused by a chemical reaction. For this reason,
protect the furniture surface appropriately when placing the
device/power unit on valuable furniture.
Connection
Make sure that the system is voltage-free before connecting it or
before making changes to a connection. Unplug the mains plug
from the mains socket!
Make sure that there are no sharp edges which may damage the
cables.
Connecting the camera inputs and/or control jacks:
Connect the video input 1 with the video output of your camera. If the camera has a
suitable input for a rotary motor, connect this to the control jack 1 of the video
switch.
Up to 4 cameras can be connected on the video switch.

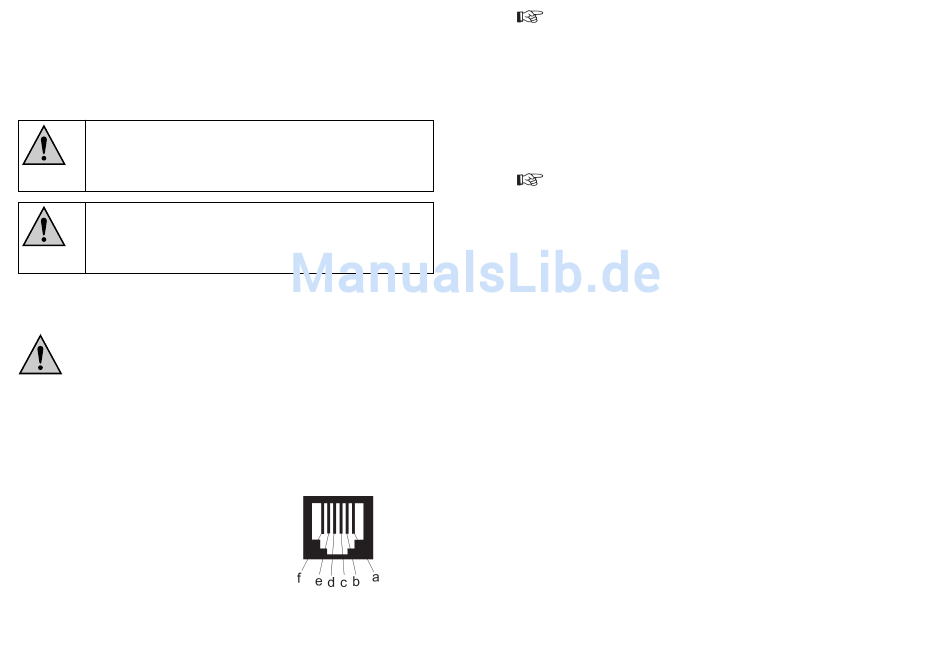

Control jack assignment (RJ11)
a. b.
+ Voltage supply
c.
not assigned
d.
Control signal for swivel function
e. f.
- Voltage supply
20
En mode AUTO SWITCH désactivé, il est possible de sélectionner égale-
ment des entrées de caméras non assignées avec les touches des voies.
Une image noire est reproduite sur le moniteur.
Fonction AUTO SCAN:
La touche AUTO SCAN permet d´activer ou de désactiver la fonction AUTO SCAN.
La DEL AUTO SCAN s´allume lorsque cette fonction est activée.
La caméra panoramique balaie automatiquement la zone panoramique. Pour la fonc-
tion de balayage, la caméra tourne pendant environ 4 à 8 secondes et s´immobilise
ensuite pendant environ 8 secondes. Cette opération se répète en permanence.
La fonction AUTO SCAN n´est possible que si la caméra connectée suppor-
te également cette fonction.
Le mode AUTO SCAN peut fonctionner lorsque le mode AUTO SWITCH est
activé ou désactivé.
Arrêt de la fonction AUTO SCAN:
Lorsque les fonctions AUTO SCAN et AUTO SWITCH sont désactivées, la caméra
peut pivoter manuellement. Sélectionner la caméra désirée avec les touches des
voies. La DEL AUTO SWITCH ne s´allume plus. Appuyer sur la touche AUTO SCAN
pour désactiver cette fonction. La DEL AUTO SCAN s´éteint. Le temporisateur et la
commande panoramique permettent de balayer manuellement la plage de rotation.
Maniement
Ne jamais mettre immédiatement le produit en marche lorsqu'il vient d'être déporté
d'un local froid à un local chaud. L'eau de condensation qui se forme en pareil cas
risque, le cas échéant, de détruire l'appareil.
Laisser tout d'abord l'appareil atteindre la température ambiante avant de le
brancher. Attendre ensuite que l'eau de condensation se soit évaporée.
Eviter de soumettre l'appareil à des conditions d´environnement défavorables.
Exemples de conditions défavorables :
• humidité de l'air trop élevée (> 90 % d'humidité de l'air relative), humidité, pous-
sière et gaz inflammables, vapeurs et solvants ;
• températures ambiantes excessives (> +40 °C), ou insuffisantes (<+5 °C).
33
