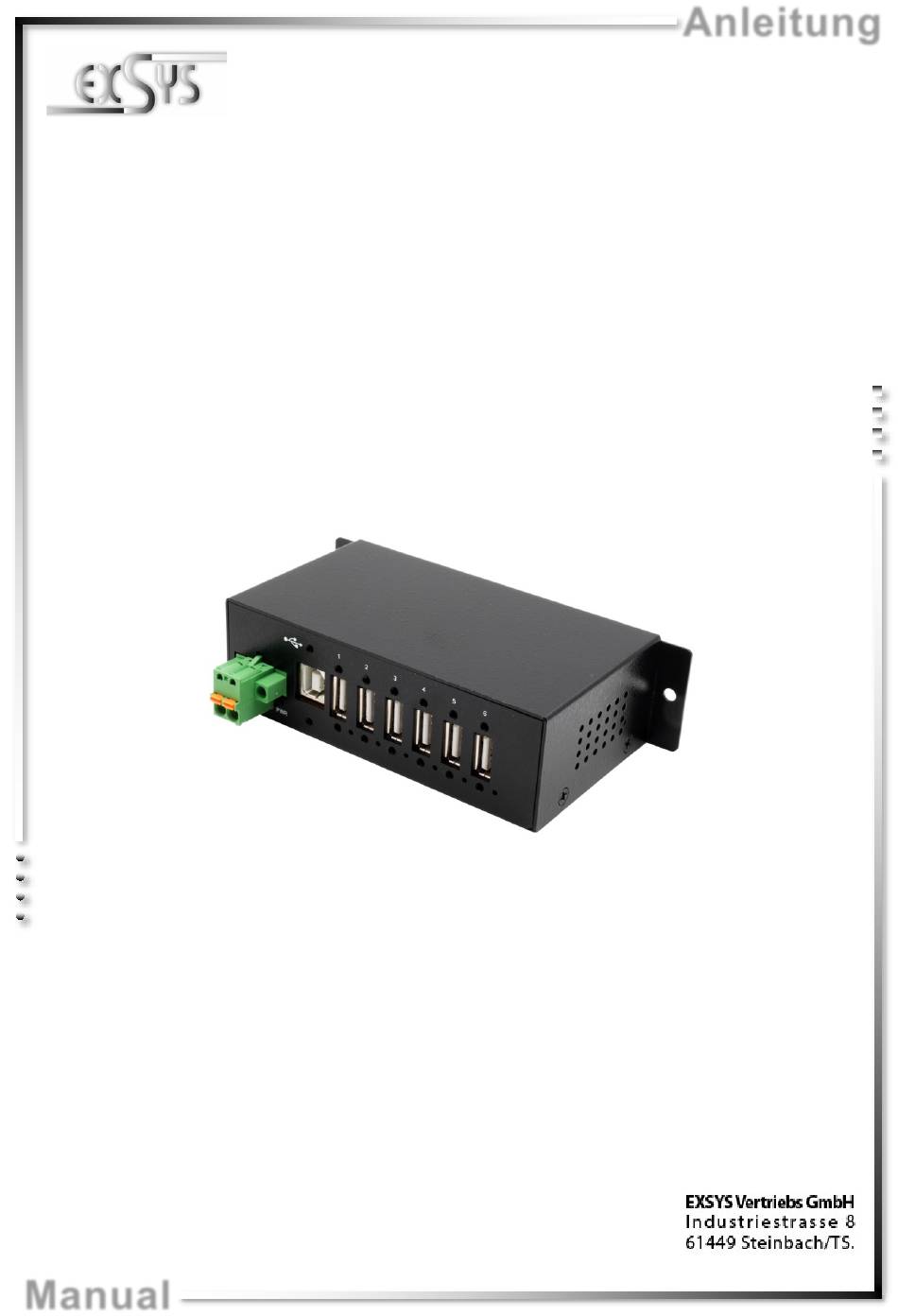

- Seite 1 Anleitung EX-1596HMVS 6 Port USB 2.0 Managed Metall HUB mit 15KV ESD Überspannungsschutz (DIN-Rail) 6 Port USB 2.0 Managed Metal HUB with 15KV ESD Surge Protection (DIN-Rail) Vers. 1.0 / 27.08.20 Manual...
-
Seite 2: Inhaltsverzeichnis
3.1 Layout ····································································································· 11 3.2 Connections ························································································ 11-12 Hardware Installation ··········································································· 13 Driver Installation ················································································ 13 Managment Software ····································································· 14-15 Cleaning ··························································································· 15 Technical Information ·········································································· 16 Technical Drawing ·············································································· 16 © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1596HMVS ist ein USB 2.0 Managed Metall HUB für bis zu 6 Endgeräte. Der Hub ist mit 6 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. Jeder Anschluss an der EX-1596HMVS ist zusätzlich verschraubbar. -
Seite 4: Aufbau & Anschlüsse
+7V - 48V T-Block: ACHTUNG!!! Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V USB 2.0 A-Buchse: USB 2.0 A-Buchse Signal Signal DATA+ DATA- © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Hardware Installation
PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX- 1596HMVS geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1596HMVS an die Wand oder mit den mitgelieferten DIN-Rail Kit‘s auf einer Trägerschiene. Montage an Tragschiene Löcher für... -
Seite 6: Treiber Installation
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Anschlüsse (COM & LPT)“ & „USB-Controller“ folgende Einträge sehen: Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert. © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 7: Verwaltungssoftware
Nach Abschluss der Treiber Installation können Sie nun die Verwaltungssoftware instal- lieren, um auf den EX-1596HMVS aus der Ferne zugreifen zu können. Legen Sie nun die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und starten Sie das „EXSYS_USBCTL-R1.03_Setup“... -
Seite 8: Reinigung
Deutsch EX-1596HMVS 6. Verwaltungssoftware Nun können Sie verschiedene Einstellungen an der EX-1596HMVS vornehmen. Ports können auch durch klicken auf die Port Alle Ports Nummer einzeln ein-/ausgeschaltet werden einschalten (Grün=Aktiv / Schwaz=Inaktiv) Passwort vergeben Aktuelle Einstellungen Einstellungen Neustart des Alle Ports speichern zurücksetzen... -
Seite 9: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 132,50 x 65,10 x 36,20 mm Gewicht: 520g 9. Technische Zeichnung © Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved...
