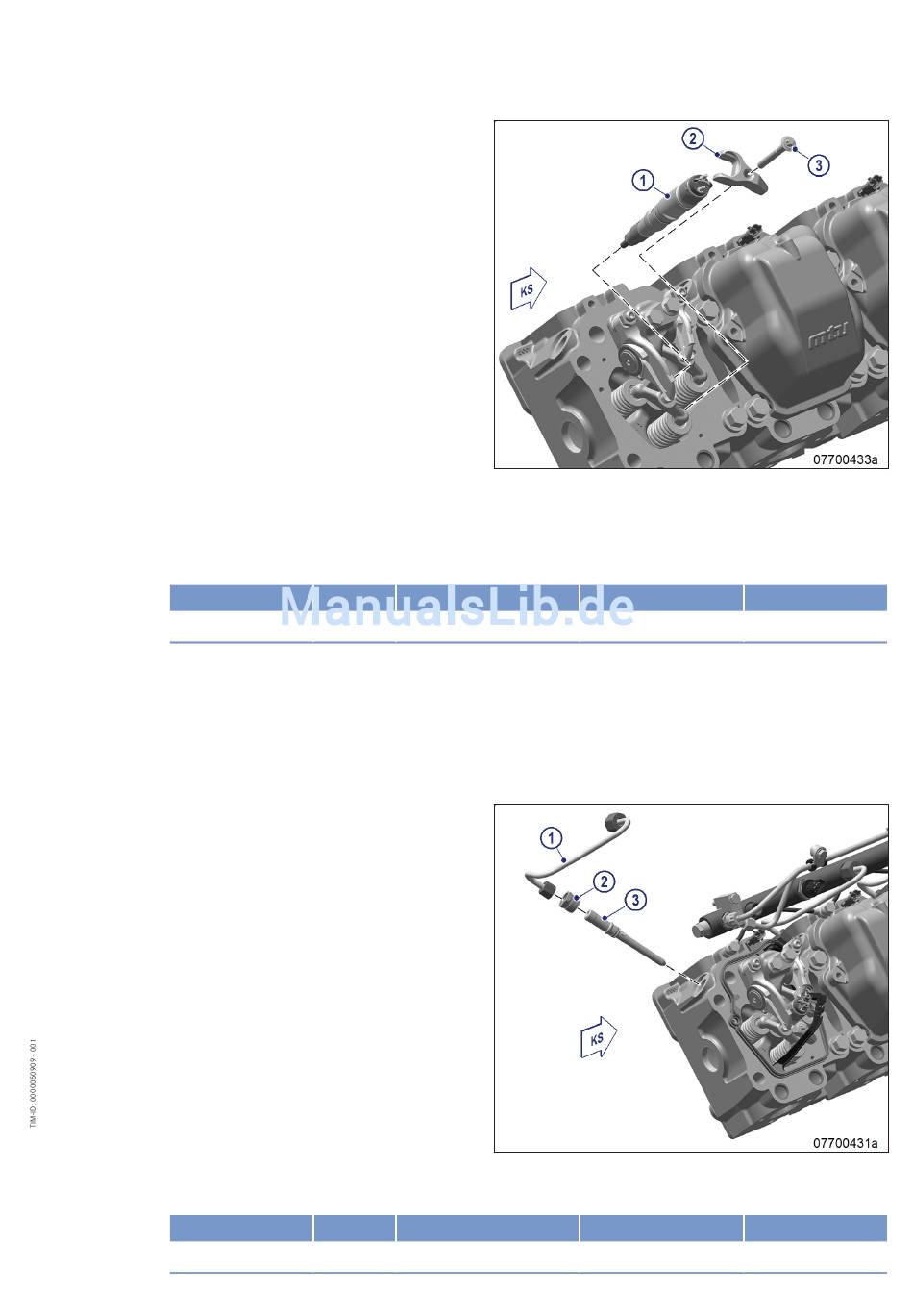

Injektor einbauen
1.
Vor Einbau alle Abdeckungen entfernen.
2.
Dichtfläche am Zylinderkopf und der
Schutzhülse reinigen.
3.
Dichtring am Injektor (1) mit Montagestoff
bestreichen.
Hinweis:
Injektor (1) ausschließlich per Eindrückvor-
richtung oder Spannbride (2) in den Zylin-
derkopf eindrücken.
4.
Vierkant am Injektor (1) zur Aufnahme in
der Spannbride (2) ausrichten und per
Hand gerade in den Zylinderkopf einführen.
5.
Spannbride (2) lagerichtig anlegen.
Montage ohne Eindrückvorrichtung
1.
Neue Schraube (3) einschrauben und durch Anziehen der Schraube (3) den Injektor (1) vorsichtig in den
Zylinderkopf drücken.
Name
Schraube
2.
Schraube (3) wieder lösen und Spannbride (2) entlasten.
Montage mit Eindrückvorrichtung
1.
Eindrückvorrichtung auf Spannbride (2) setzen und den Injektor (1) vorsichtig in den Zylinderkopf ein-
drücken.
2.
Spannbride (2) lagerichtig anlegen, Schraube (3) einschrauben und Handfest anziehen.
Druckrohrstutzen einbauen
1.
Kraftstoff Hochdruckleitung (1) und Druck-
rohrstutzen (3) mit Druckluft ausblasen.
2.
Dichtring mit Montagestoff bestreichen.
3.
Konus des Druckrohrstutzens (3) mit Mo-
toröl bestreichen.
4.
Druckrohrstutzen (3) bis zur Anlage an
Dichtring in den Zylinderkopf einschieben.
5.
Druckrohrstutzen (3) von Hand ganz ein-
drücken.
6.
Injektor Hochdruckanschluss an Druck-
rohrstutzen (3) ausrichten.
7.
Überwurfmutter (2) an Gewinde und Schulter mit Motoröl bestreichen und mit Drehmomentschlüssel
auf vorgeschriebenes Anziehdrehmoment anziehen.
Name
Überwurfschraube M25
Größe
Typ
M8
Voranziehdrehmoment
Größe
Typ
Voranziehdrehmoment
MS150111/01D 2014-05 | Arbeitenbeschreibung | 51
Schmiermittel
Wert/Norm
(Motoröl)
5 Nm
Schmiermittel
Wert/Norm
(Motoröl)
15 Nm +5 Nm
