Installation
Handfest
Ø

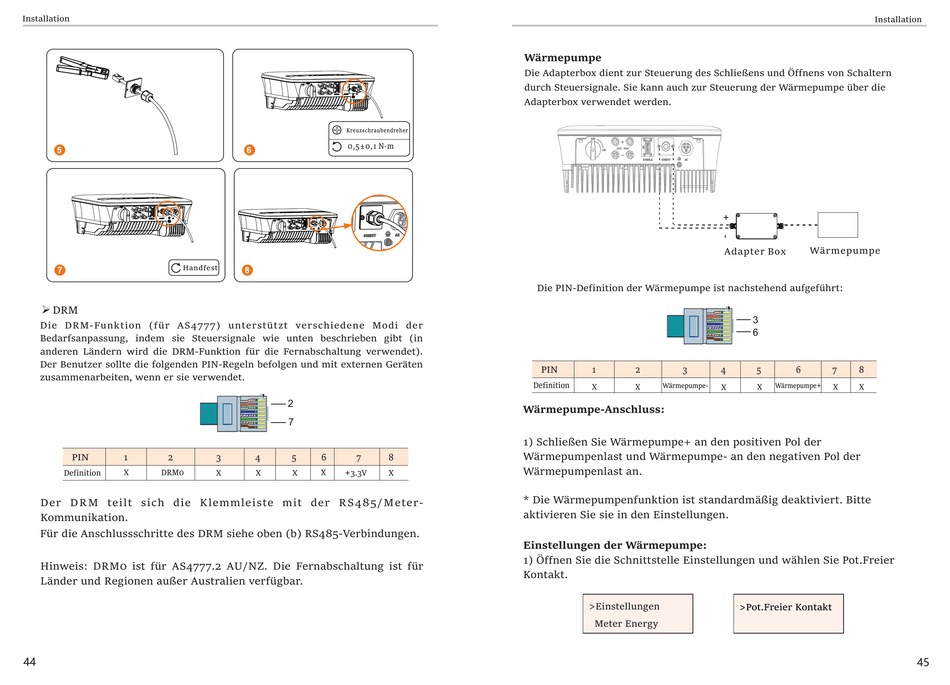

DRM
Die DRM-Funktion (für AS4777) unterstützt verschiedene Modi der
Bedarfsanpassung, indem sie Steuersignale wie unten beschrieben gibt (in
anderen Ländern wird die DRM-Funktion für die Fernabschaltung verwendet).
Der Benutzer sollte die folgenden PIN-Regeln befolgen und mit externen Geräten
zusammenarbeiten, wenn er sie verwendet.
PIN
1
2
Definition
X
DRM0
Der D R M teilt sich die Klemmleiste mit der R S485/Meter-
Kommunikation.
Für die Anschlussschritte des DRM siehe oben (b) RS485-Verbindungen.
Hinweis: DRM0 ist für AS4777.2 AU/NZ. Die Fernabschaltung ist für
Länder und Regionen außer Australien verfügbar.
44
Kreuzschraubendreher
0,5±0,1 N·m
2
7
3
4
5
6
7
8
X
X
X
X
+3.3V
X
Wärmepumpe
Die Adapterbox dient zur Steuerung des Schließens und Öffnens von Schaltern
durch Steuersignale. Sie kann auch zur Steuerung der Wärmepumpe über die
Adapterbox verwendet werden.
Die PIN-Definition der Wärmepumpe ist nachstehend aufgeführt:
PIN
1
2
3
Definition
Wärmepumpe-
X
X
Wärmepumpe-Anschluss:
1) Schließen Sie Wärmepumpe+ an den positiven Pol der
Wärmepumpenlast und Wärmepumpe- an den negativen Pol der
Wärmepumpenlast an.
* Die Wärmepumpenfunktion ist standardmäßig deaktiviert. Bitte
aktivieren Sie sie in den Einstellungen.
Einstellungen der Wärmepumpe:
1) Öffnen Sie die Schnittstelle Einstellungen und wählen Sie Pot.Freier
Kontakt.
>Einstellungen
Meter Energy
Installation
Wärmepumpe
Adapter Box
3
6
4
5
6
7
8
+
X
Wärmepumpe
X
X
X
>Pot.Freier Kontakt
45
