Installation

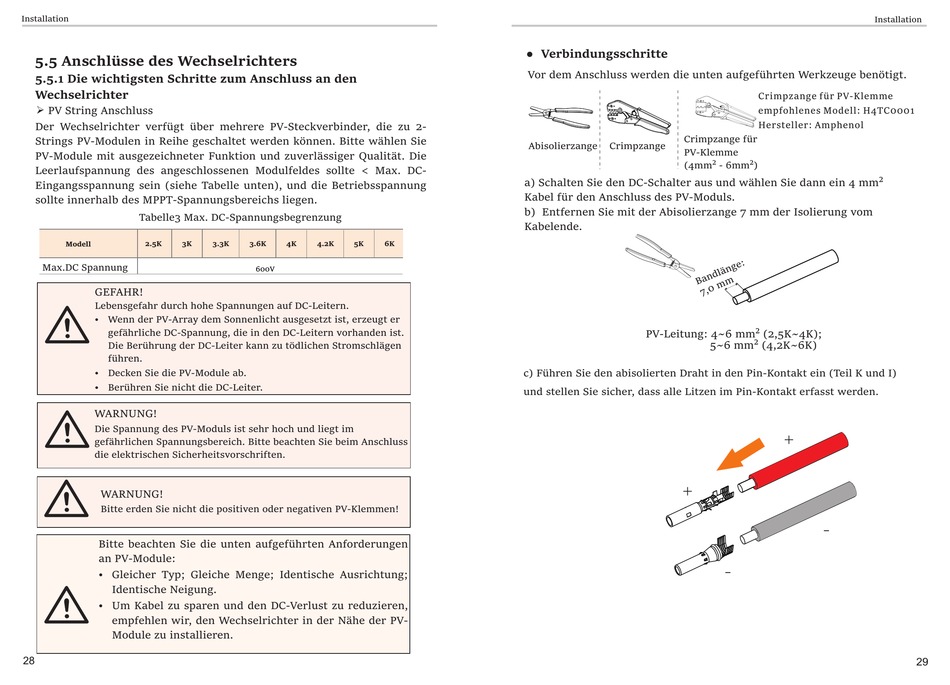

5.5 Anschlüsse des Wechselrichters
5.5.1 Die wichtigsten Schritte zum Anschluss an den
Wechselrichter
Ø
PV String Anschluss
Der Wechselrichter verfügt über mehrere PV-Steckverbinder, die zu 2-
Strings PV-Modulen in Reihe geschaltet werden können. Bitte wählen Sie
PV-Module mit ausgezeichneter Funktion und zuverlässiger Qualität. Die
Leerlaufspannung des angeschlossenen Modulfeldes sollte < Max. DC-
Eingangsspannung sein (siehe Tabelle unten), und die Betriebsspannung
sollte innerhalb des MPPT-Spannungsbereichs liegen.
Tabelle3 Max. DC-Spannungsbegrenzung
2.5K
3K
Modell
Max.DC Spannung
GEFAHR!
Lebensgefahr durch hohe Spannungen auf DC-Leitern.
• Wenn der PV-Array dem Sonnenlicht ausgesetzt ist, erzeugt er
gefährliche DC-Spannung, die in den DC-Leitern vorhanden ist.
Die Berührung der DC-Leiter kann zu tödlichen Stromschlägen
führen.
• Decken Sie die PV-Module ab.
• Berühren Sie nicht die DC-Leiter.
WARNUNG!
Die Spannung des PV-Moduls ist sehr hoch und liegt im
gefährlichen Spannungsbereich. Bitte beachten Sie beim Anschluss
die elektrischen Sicherheitsvorschriften.
WARNUNG!
Bitte erden Sie nicht die positiven oder negativen PV-Klemmen!
Bitte beachten Sie die unten aufgeführten Anforderungen
an PV-Module:
• Gleicher Typ; Gleiche Menge; Identische Ausrichtung;
Identische Neigung.
• Um Kabel zu sparen und den DC-Verlust zu reduzieren,
empfehlen wir, den Wechselrichter in der Nähe der PV-
Module zu installieren.
28
3.3K
3.6K
4K
4.2K
5K
6K
600V
Verbindungsschritte
Vor dem Anschluss werden die unten aufgeführten Werkzeuge benötigt.
Crimpzange für
Abisolierzange
Crimpzange
PV-Klemme
(4mm² - 6mm²)
a) Schalten Sie den DC-Schalter aus und wählen Sie dann ein 4 mm²
Kabel für den Anschluss des PV-Moduls.
b) Entfernen Sie mit der Abisolierzange 7 mm der Isolierung vom
Kabelende.
PV-Leitung: 4~6 mm² (2,5K~4K);
c) Führen Sie den abisolierten Draht in den Pin-Kontakt ein (Teil K und I)
und stellen Sie sicher, dass alle Litzen im Pin-Kontakt erfasst werden.
+
Installation
Crimpzange für PV-Klemme
empfohlenes Modell: H4TC0001
Hersteller: Amphenol
5~6 mm² (4,2K~6K)
+
-
-
29
