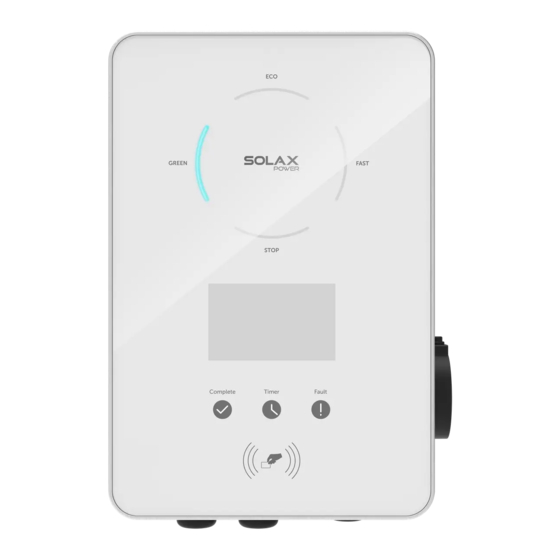

SolaX Power X1-EVC Anschlussanleitung
Vorschau ausblenden
Andere Handbücher für X1-EVC:
- Installationsanleitung (70 Seiten) ,
- Installationsanleitung (74 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für SolaX Power X1-EVC
Inhaltszusammenfassung für SolaX Power X1-EVC
- Seite 1 Anschlussanleitung SolaX X1/X3-EVC - für den Anschluss an SolaX-Wechselrichter V1.1 DEUTSCH...
- Seite 2 1 Übersicht Durch die Kommunikation zwischen dem intelligenten EV-Ladegerät und dem SolaX Power Wechselrichter wird ein intelligentes Photovoltaik-, Speicher- und EV-Ladesystem aufgebaut, mit dem Sie den Nutzen Ihrer Solarenergie maximieren können. Intelligentes Energiesystem mit Photovoltaik, Energiespeicher und EV-ladegerät 2 Installation 2.1 Für die Installation des intelligenten EV-Ladegeräts und des Wechselrichters lesen Sie...
- Seite 3 * PIN 3, 6, 7, 8 ist nur für X3-EVC. 2.2 Achten Sie auf die unterschiedlichen Modelle der Wechselrichter! Stecken Sie das andere Ende des Kommunikationskabels in den entsprechenden Anschluss des Wechselrichters und schließen Sie das Messgerät/CT an. 1) Für X1-Hybrid G4 und X3-Hybrid G4 schließen Sie das andere Ende des Kommunikationskabels direkt an den entsprechenden Anschluss an.
- Seite 4 3) Für X3-MIC G2, X1-Mini G3 und X1-Boost G3 benötigen Sie einen Splitter, der an einem wasserdichten Platz installiert werden sollte. Bitte beachten Sie das folgende Anschlussschema. Wechselrichter EV-Ladegerät 4) Für X3- PRO G2& X3- MIC G2 muss das Energiesystem mit einem Zähler verbunden werden.
- Seite 5 3.2 Einstellungen für den Wechselrichter 1) Bitte stellen Sie sicher, dass sich der Wechselrichter im Normalzustand befindet, sonst wird die Einstellung fehlschlagen. 2) Bitte führen Sie die folgenden Einstellungen entsprechend der verschiedenen Serien des Wechselrichters durch. (Nur als Referenz, die tatsächliche Anzeige auf dem Display könnte etwas anders sein).
- Seite 6 - Für X1- Hybrid G4: * Bitte wählen Sie "Meter" oder "CT" je nach Ihrer aktuellen Installation. - Für X3- Hybrid G4: * Bitte wählen Sie "Meter" oder "CT" je nach Ihrer aktuellen Installation.
- Seite 7 - Für X3- PRO G2& X3- MIC G2: - Für X1- Mini G3& X1- Boost G3: * Bitte wählen Sie "Meter" oder "CT" je nach Ihrer aktuellen Installation.
- Seite 8 Anleitung und das zugehörige Handbuch sorgfältig durchlesen, dürfen keine weiteren Vorgänge durchgeführt werden. Alle Einstellungen für EV-Ladegerät und Wechselrichter sollten unter strikter Beachtung der entsprechenden Handbücher vorgenommen werden. SolaX Power übernimmt keine Verantwortung für Schäden oder Verluste, die durch unsachgemäße Einstellungen verursacht werden.
