Installation

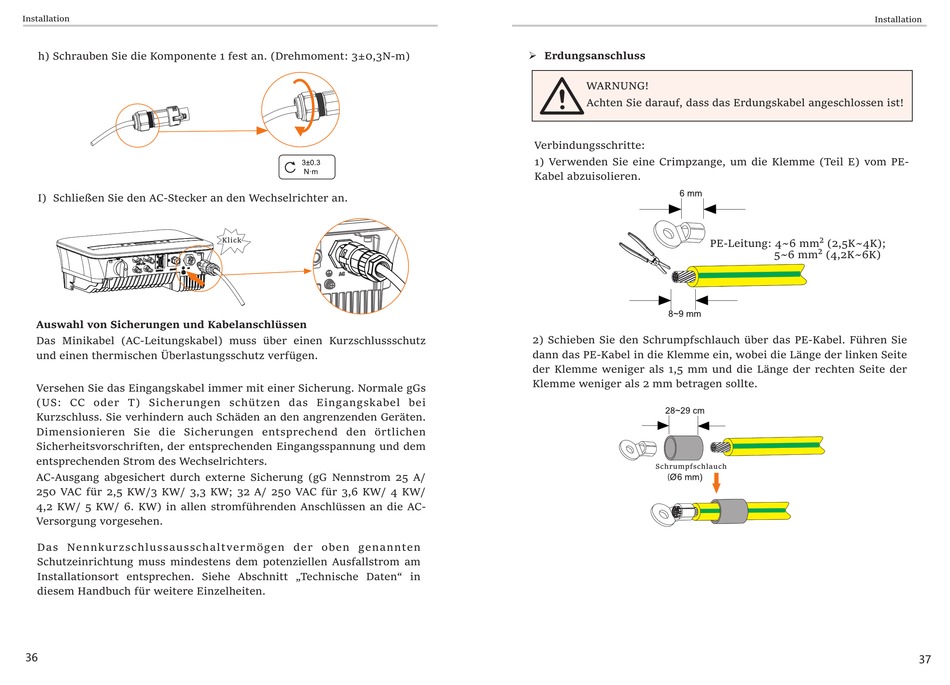

h) Schrauben Sie die Komponente 1 fest an. (Drehmoment: 3±0,3N-m)
I) Schließen Sie den AC-Stecker an den Wechselrichter an.
Auswahl von Sicherungen und Kabelanschlüssen
Das Minikabel (AC-Leitungskabel) muss über einen Kurzschlussschutz
und einen thermischen Überlastungsschutz verfügen.
Versehen Sie das Eingangskabel immer mit einer Sicherung. Normale gGs
(US: CC oder T) Sicherungen schützen das Eingangskabel bei
Kurzschluss. Sie verhindern auch Schäden an den angrenzenden Geräten.
Dimensionieren Sie die Sicherungen entsprechend den örtlichen
Sicherheitsvorschriften, der entsprechenden Eingangsspannung und dem
entsprechenden Strom des Wechselrichters.
AC-Ausgang abgesichert durch externe Sicherung (gG Nennstrom 25 A/
250 VAC für 2,5 KW/3 KW/ 3,3 KW; 32 A/ 250 VAC für 3,6 KW/ 4 KW/
4,2 KW/ 5 KW/ 6. KW) in allen stromführenden Anschlüssen an die AC-
Versorgung vorgesehen.
Das Nennkurzschlussausschaltvermögen der oben genannten
Schutzeinrichtung muss mindestens dem potenziellen Ausfallstrom am
Installationsort entsprechen. Siehe Abschnitt „Technische Daten" in
diesem Handbuch für weitere Einzelheiten.
36
Klick
Erdungsanschluss
Ø
WARNUNG!
Achten Sie darauf, dass das Erdungskabel angeschlossen ist!
Verbindungsschritte:
1) Verwenden Sie eine Crimpzange, um die Klemme (Teil E) vom PE-
Kabel abzuisolieren.
2) Schieben Sie den Schrumpfschlauch über das PE-Kabel. Führen Sie
dann das PE-Kabel in die Klemme ein, wobei die Länge der linken Seite
der Klemme weniger als 1,5 mm und die Länge der rechten Seite der
Klemme weniger als 2 mm betragen sollte.
Schrumpfschlauch
Installation
PE-Leitung: 4~6 mm² (2,5K~4K);
5~6 mm² (4,2K~6K)
37
