Installation

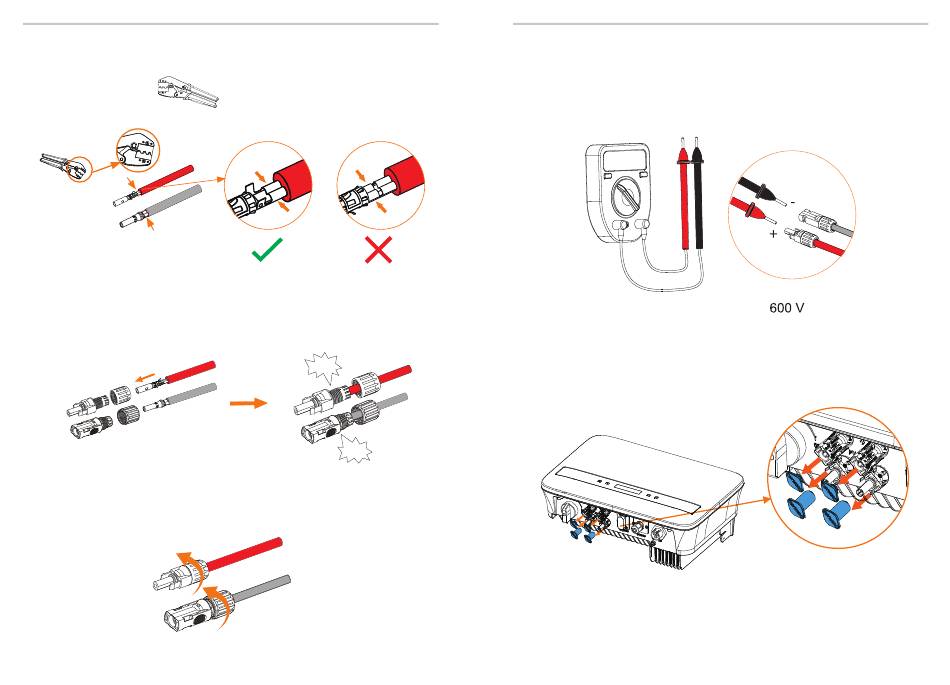

d) Crimpen Sie den Pin-Kontakt mit der Crimpzange für PV-Klemmen.
Crimpzange für
PV-Klemme
(4mm² - 6mm²)
(empfohlenes Modell: H4TC0001, Hersteller: Amphenol)
+
Crimpzange für
PV-Klemme
-
e) Trennen Sie den PV-Steckverbinder (Teil H und J) in zwei Teile: den
Stecker und die Kabelmutter. Stecken Sie den Draht gewaltsam in den
Stecker. Wenn ein „Klick" zu spüren oder zu hören ist, sitzt die Pin-
Kontaktgruppe richtig.
+
Positiver PV-Steckverbinder
+
-
-
Negativer PV-Steckverbinder
f) Ziehen Sie dann die Kabelmutter fest.
+
-
30
Klick！
+
Klick！
-
g) Verwenden Sie ein Multimeter, um die Leerlaufspannung des
Pluspols und des Minuspols des PV-Kabels zu messen, und stellen Sie
sicher, dass die Leerlaufspannung ＜600 V beträgt (andernfalls kann
die Maschine beschädigt werden);
+ -
h) Entfernen Sie die blaue Schutzabdeckung der PV +&- Schnittstelle an
der Unterseite des Wechselrichters und setzen Sie die fertigen PV-
Klemmen entsprechend der positiven und negativen Korrespondenz ein.
Installation
<
Entfernen Sie die Klemmenkappen.
31
