Installation
Ø

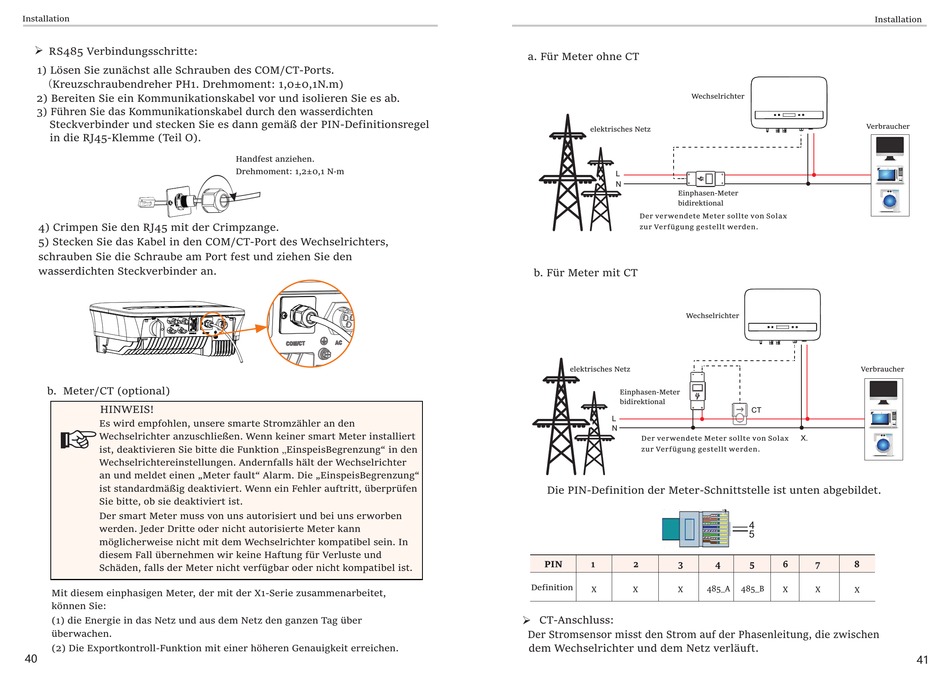

RS485 Verbindungsschritte:
1) Lösen Sie zunächst alle Schrauben des COM/CT-Ports.
(Kreuzschraubendreher PH1. Drehmoment: 1,0±0,1N.m)
2) Bereiten Sie ein Kommunikationskabel vor und isolieren Sie es ab.
Steckverbinder und stecken Sie es dann gemäß der PIN-Definitionsregel
in die RJ45-Klemme (Teil O).
4) Crimpen Sie den RJ45 mit der Crimpzange.
5) Stecken Sie das Kabel in den COM/CT-Port des Wechselrichters,
schrauben Sie die Schraube am Port fest und ziehen Sie den
wasserdichten Steckverbinder an.
b. Meter/CT (optional)
HINWEIS!
Es wird empfohlen, unsere smarte Stromzähler an den
Wechselrichter anzuschließen. Wenn keiner smart Meter installiert
ist, deaktivieren Sie bitte die Funktion „EinspeisBegrenzung" in den
Wechselrichtereinstellungen. Andernfalls hält der Wechselrichter
an und meldet einen „Meter fault" Alarm. Die „EinspeisBegrenzung"
ist standardmäßig deaktiviert. Wenn ein Fehler auftritt, überprüfen
Sie bitte, ob sie deaktiviert ist.
Der smart Meter muss von uns autorisiert und bei uns erworben
werden. Jeder Dritte oder nicht autorisierte Meter kann
möglicherweise nicht mit dem Wechselrichter kompatibel sein. In
diesem Fall übernehmen wir keine Haftung für Verluste und
Schäden, falls der Meter nicht verfügbar oder nicht kompatibel ist.
Mit diesem einphasigen Meter, der mit der X1-Serie zusammenarbeitet,
können Sie:
(1) die Energie in das Netz und aus dem Netz den ganzen Tag über
überwachen.
(2) Die Exportkontroll-Funktion mit einer höheren Genauigkeit erreichen.
40
Handfest anziehen.
Drehmoment: 1,2±0,1 N·m
a. Für Meter ohne CT
Wechselrichter
elektrisches Netz
Einphasen-Meter
bidirektional
Der verwendete Meter sollte von Solax
zur Verfügung gestellt werden.
b. Für Meter mit CT
Wechselrichter
elektrisches Netz
Einphasen-Meter
bidirektional
Der verwendete Meter sollte von Solax
zur Verfügung gestellt werden.
Die PIN-Definition der Meter-Schnittstelle ist unten abgebildet.
PIN
1
2
3
Definition
X
X
X
Ø
CT-Anschluss:
Der Stromsensor misst den Strom auf der Phasenleitung, die zwischen
dem Wechselrichter und dem Netz verläuft.
Installation
Verbraucher
Verbraucher
4
5
4
5
6
7
8
485_A
485_B
X
X
X
41
