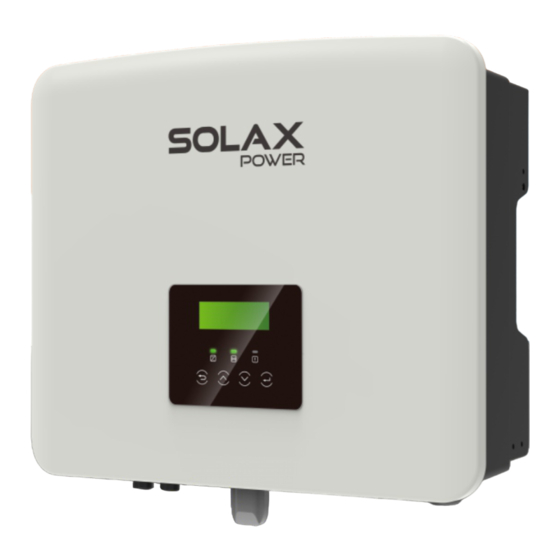

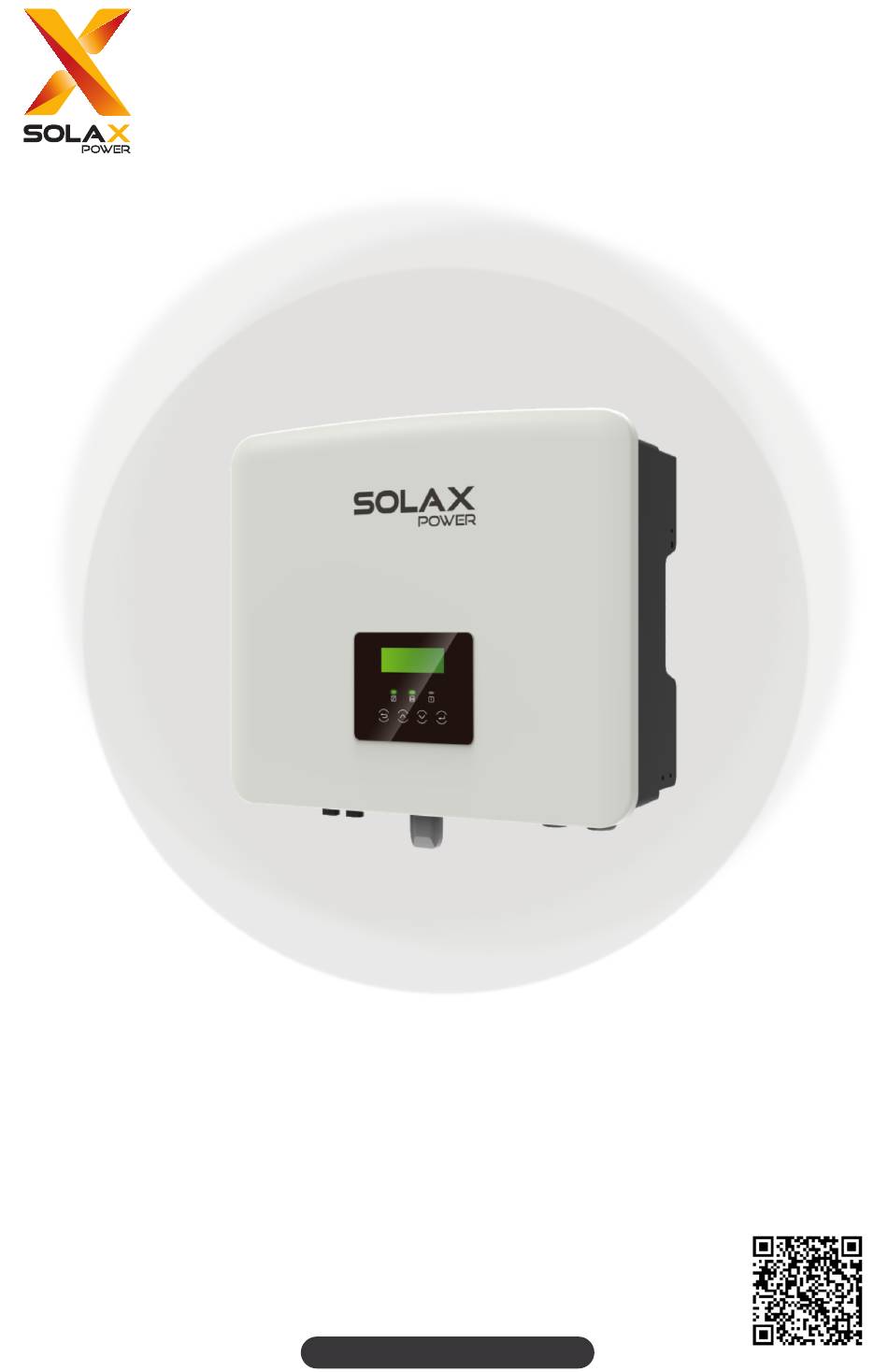

- Seite 1 X1-Hybrid-G4 3.0 kW / 3.7 kW / 5.0 kW / 6.0kW / 7.5kW Installationshandbuch Version 0.0 de.solaxpower.com eManual im QR-Code oder unter http://kb.solaxpower.com/...
-
Seite 3: Sicherheit
Vorsicht, Gefahrenrisiko Lesen Sie die beigefügten Entsorgen Sie den Wechselrichter Dokumente nicht mit dem Hausmüll Betreiben Sie diesen Wechselrichter erst, wenn er vom Stromnetz und von den PV-Erzeugern vor Ort getrennt ist. Die CE-Konformitätserklärung finden Sie auf der folgenden Website: https://de.solaxpower.com/uploads/file/x1-hybrid-g4-declaration-of-conformity.pdf... - Seite 4 GEFAHR! Tödliche Gefahr durch Stromschlag durch den Wechselrichter • Betreiben Sie den Wechselrichter nur, wenn er technisch einwandfrei ist. Andernfalls besteht Stromschlag- oder Brandgefahr; • Öffnen Sie das Gehäuse auf keinen Fall ohne Genehmigung von SolaX. Eigenmächtiges Öffnen führt zum Verlust der Garantie und kann zu tödlichen Gefahren oder schweren Verletzungen durch Stromschlag führen.
- Seite 5 Packliste Blechschraube Expansionsrohr Innensechskantschraube Wechselrichter Halterung Unterlegscheibe Positiver PV-Steckverbinder & Wasserdichter Negativer PV-Steckverbinder & PV-Pin-Kontakt PV-Pin-Kontakt Steckverbinder mit RJ45 Dokument Positiver und negativer Batterie-Steckverbinder OT-Klemme 8 mm² Aderendhülsen 6 mm² Aderendhülsen RJ45-Steckverbinder Demontagewerkzeug RJ45-Klemme Schutzabdeckung für PV-Klemmen Meter Wifi-Dongle (optional) (optional) •...
- Seite 6 • Serie D Artikel Beschreibung Menge Wechselrichter 1 Stück 1 Stück Halterung Blechschraube 3 Stück Expansionsrohr 3 Stück Unterlegscheibe 3 Stück M5 Innensechskantschraube 1 Stück 4 Stück für Australien Wasserdichter Steckverbinder mit RJ45 3 Stück für andere Länder Dokument Negativer PV-Steckverbinder 2 Stück Negativer PV-Pin-Kontakt 2 Stück...
- Seite 7 Installationsort -30℃ -+60℃ IP65 0-100%RH Keine direkte Keine Keine Sonneneinstrahlung Regenaussetzung Schneeverwehungen In der Nähe von Direkte In der Nähe der Regenaussetzung Schneelagerung brennbaren Stoffen Sonneneinstrahlung Antenne Installationsträger für die Abmessungen (482 × 417 × 181 mm) und das Gewicht (24 kg für 3,0 kW bis 6,0 kW, 25 kg für 7,5 24/25 kW) des Wechselrichters...
-
Seite 8: Installationsraum
Installationswinkel ≤5° Installationsraum ≥30 cm ≥30 cm ≥30 cm ≥30 cm ≥30 cm >30 cm ≥30 cm ≥30 cm ≥30 cm ≥100 cm ≥100 cm ≥30 cm ≥30 cm ≥30 cm ≥50 cm ≥50 cm ≥50 cm Einzelner Wechselrichter Mehrere Wechselrichter... - Seite 9 Installationswerkzeuge Bohrhammer Multimeter Maßband Universalmesser Schlitzschraubendreher Markierstift Kreuzschraubendreher Innensechskantschlüssel Crimpzange für Crimpzange für Crimpzange Abisolierzange PV-Klemme RJ45 Crimpzange für Drehmomentschlüssel Gummihammer Aderendhülsen Seitenschneider Ø6 mm Schrumpfschläuche Wasserwaage Heißluftpistole Drahtschneider Anti-Staub-Maske Schutzhandschuhe Sicherheitsstiefel Schutzbrille...
- Seite 10 Zusätzlich erforderliche Materialien Erforderliches Material Leiterquerschnitt Spezieller PV-Draht, der PV-Kabel einer Spannung von 600 4 mm² V standhält Kommunikationskabel Netzwerkkabel CAT5e 0.2 mm² Konventioneller gelber Zusätzliches PE-Kabel 4 mm² und grüner Draht • Netzkabel und Mikro-Schutzschalter empfohlen X1-Hybrid- X1-Hybrid- X1-Hybrid- 5.0-D X1-Hybrid- X1-Hybrid-...
-
Seite 11: Mechanische Installation
Mechanische Installation 223 mm * Die Installationshöhe des Wechselrichters muss die Höhe der gestapelten Batterie berücksichtigen. Ø10 Bohrer Tiefe: >80 mm 1.2±0.1 N·m... - Seite 12 Schutzerdungsanschluss Der Erdungsdraht-Port des Wechselrichters der Serie M ist bereits angeschlossen, und die Serie D muss gemäß den folgenden Schritten verdrahtet werden. 6 mm 28-30 mm 4 mm² Schrumpfschläuche 8-10 mm Crimpzange 1.5±0.2 N·m 1.5±0.2 N·m...
- Seite 13 Netz- und EPS (Off-grid)-Anschluss Die Netz- und EPS-Ports (Off-grid) der Wechselrichter der Serie M sind angeschlossen, und die Serie D muss gemäß den folgenden Schritten verdrahtet werden. 55-60 mm 55-60 mm Netz Schneiden Sie die AC- Schutzabdeckung auf EPS(Off-grid) Dreiadriges Doppeladriges Kabel Kabel Netz...
- Seite 14 NETZ EPS(Off-grid) L N PE L N 0.8±0.1 N·m 1.5±0.1 N·m 0.8±0.1 N·m...
- Seite 15 PV-Anschluss Die Verdrahtung der PV-Ports der M-Serie ist bei der X1-Matebox bereits abgeschlossen, die D-Serie muss gemäß den folgenden Schritten verdrahtet werden. 6 mm Crimpzange für PV-Klemme Klick Klick...
- Seite 16 ≤600 V * Verschließen Sie die nicht verwendeten PV-Klemmen mit den Klemmenkappen.
- Seite 17 Batterieanschluss • Anschlussplan der Batterie Unpolarer DC-MCB Anschluss der Kommunikationsleitung Anschluss an die Stromleitung ..Hochspannungs-Lithium-Batterie * Ob ein nichtpolarer DC-MCB hinzugefügt werden muss, hängt von den örtlichen Sicherheitsvorschriften ab. Batteriekontrolle Batteriemodule Batterie & Menge T-BAT 5.8 (1 Stück) HV11550 (0-2 Stück) Batterie &...
- Seite 18 Feder Hohlraum Hier muss das Kabel durchlaufen. Feder Feder Klick! H i n w e i s : D i e P l u s - u n d Minuskabel der Batterie dürfen nicht vertauscht werden!
- Seite 19 Kommunikationsanschluss • Anschluss des CT/Meter-Ports 1. CT-Anschlussplan Netz Loads CT 1 Haushalt-Meter Der Meter-/CT- CT 2 Hinweis: Der Pfeil auf Port befindet sich an dem CT muss auf das der Unterseite des öffentliche Netz zeigen. Andere Wechselrichters. Stromerzeugungs- Anlagen Meter/CT 2.
- Seite 20 3. Pin-Definition für CT/Meter Pin- CT1-1 CT2-1 485A 485B CT2-2 CT1-2 Definition * Es kann nur einer der Anschlüsse von Meter und CT gewählt werden. Das Meter-Kabel wird an die Klemmen 4 und 5, das CT-Kabel an die Klemmen 1 und 8 und das Reserve-CT- Kabel an die Klemmen 3 und 6 angeschlossen.
-
Seite 21: Pin-Definition Für Com / Lcd
• Anschluss des BMS/DRM/CAN/COM/LCD-Ports 1. Pin-Definition für BMS Pin- BAT_ BMS_ BMS_ BMS- BMS_ Definition TEMP CANH CANL 485A 485B * Der Kommunikationsport an der Lithiumbatterie muss mit der obigen Definition der Stifte 4, 5, 7 und 8 übereinstimmen. 2. Pin-Definition für DRM Pin- DRM1/5 DRM2/6 DRM3/7 DRM4/8 +3.3V... - Seite 22 5. BMS/DRM/CAN/COM/LCD-Anschlussschritte 1) Weiß mit orangen Streifen 2) Orange 3) Weiß mit grünen Streifen 4) Blau 5) Weiß mit blauen Streifen 6) Grün 7) Weiß mit braunen Streifen 8) Braun * Der DRM-Port ist nur für Australien bestimmt.
-
Seite 23: Überwachungsanschluss
Überwachungsanschluss Halten Sie „QR Code“ nach oben WiFi-Modus: M2.5 0.8±0.1 N·m LAN-Modus: Zerlegen Sie den wasserdichten Steckverbinder in die Komponenten 1, 2, 3 und 4; Komponente 1 wird nicht verwendet, bewahren Sie sie an einem sicheren Ort auf. - Seite 24 M2.5 0.8±0.1 N·m Das System einschalten AC-Schutzschalter einschalten DC-Schalter einschalten Schutzschalter Hauptschutzschalter...
- Seite 25 Abschließbarer DC-Schalter Diese Serie von Wechselrichtern ist mit zwei Arten von DC-Schaltern ausgestattet: einem nicht abschließbaren DC-Schalter (optional; ohne Schloss); und einem abschließbaren DC- Schalter (Standard; mit Schloss). - Für abschließbare DC-Schalter: Der abschließbare DC-Schalter verfügt über 3 Zustände: ON, OFF und OFF+Lock. Der DC-Schalter befindet sich standardmäßig im OFF-Zustand.
- Seite 26 • So schalten Sie den DC-Schalter aus i) Drehen Sie den DC-Schalter von ON auf OFF. DC-Schalter ausschalten (australische Version) • So verriegeln Sie den DC-Schalter i) Schalten Sie den DC-Schalter aus ii) Drücken Sie auf die durch den Pfeil angezeigte Position und verriegeln Sie dann den DC-Schalter mit einem Schloss.
- Seite 27 LCD-Panel LCD-Bildschirm Rechtzeitige Ausgangsleistung Leistung Täglich erzeugte Energie Heute 0.0KWh Status- oder Linke Kapazität der Batterieenergie Batterie Normal Fehlerinformationen Batterieanzeigeleuchte Betriebsanzeigeleuchte Fehleranzeigeleuchte Down Enter • Im normalen Zustand werden die Informationen „Leistung“, „Heute“ und „Batterie“ angezeigt. Sie können die Tasten drücken, um die Informationen zu wechseln. •...
-
Seite 28: Allgemeine Einstellung
Allgemeine Einstellung Menü Benutzerdef. Einst Passwort eingeben Betriebsdaten > 0 0 0 0 Datum & Uhrzeit > Einstellungen > Sprache Info Datum & Uhrzeit Sprache > 2023 - 02 - 17 >Auswahl: Deutsch 17 : 32 Stellen Sie die Systemzeit, das Datum und die Sprache ein. Passwort eingeben Menü... - Seite 29 Menü Passwort NutzerEinstellungen Betriebsdaten Eigenverbrauch Einspeisevorrang > Einstellungen > Back-up Modus Info • Eigenverbrauch Eigenverbrauch Eigenverbrauch Eigenverbrauch Laden Batterie bis Laden aus Netz: >Min SoC: Aktivieren • Einspeisevorrang Einspeisevorrang Einspeisevorrang Laden Batterie bis >Min SoC: 100% • Back-up Modus Back-up Modus Back-up Modus Laden Batterie bis >Min SoC:...
- Seite 30 • Lade/Entl. Zeit Lade/Entl. Zeit2 Lade/Entl. Zeit1 Lade/Entl. Zeit2 Zeitraum Laden >Funktion: Startzeit Lade/Entl. Zeit2 00:00 Deaktivieren Lade/Entl. Zeit2 Lade/Entl. Zeit2 Lade/Entl. Zeit2 Zeitraum Laden Zeitraum Entladen Zeitraum Entladen Endzeit Startzeit Endzeit 00:00 00:00 00:00 • Peak Shaving Mode DisChgPeriod1 DisChgPeriod1 Peak shaving mode >DisChgPeriod1...
-
Seite 31: Wifi-Konfiguration
WiFi-Konfiguration App Store Google play SolaXCloud Scannen Sie den QR-Code, um die SolaXCloud-App herunterzuladen. Legen Sie ein neues Konto an und folgen Sie der Anleitung auf der SolaXCloud APP oder der App-Anleitung auf https://www.solaxcloud.com/, um die Wi-Fi-Konfiguration einzustellen. - Seite 32 Technische Daten • DC-Eingang (gilt für Version D/M) X1-Hybrid-5.0 Modell X1-Hybrid-3.0 X1-Hybrid-3.7 X1-Hybrid- X1-Hybrid-6.0 X1-Hybrid-7.5 5.0K-D Max. empfohlene PV-Leistung¹ [W] 6000 7400 10000 12000 15000 Max. PV-Spannung [d.c. V] Nominale DC-Betriebsspannung [d.c. MPPT-Spannungsbereich [d.c. V] 70-550 MPPT-Vollleistungsspannungsbereich 115-480 135-480 190-480 225-480 280-480 [d.c.
-
Seite 33: Sicherheit Und Schutz
• Batterie (gilt für Version D/M) X1-Hybrid-5.0 Modell X1-Hybrid-3.0 X1-Hybrid-3.7 X1-Hybrid- X1-Hybrid-6.0 X1-Hybrid-7.5 5.0K-D Batterietyp Lithium-Ionen-Batterie / Blei-Säure-Batterie Batteriespannungsbereich [d.c. V] 80-480 Max. kontinuierlicher Lade-/ Entladestrom [d.c. A] Kommunikationsschnittstelle CAN/RS485 Verpolungsschutz • Effizienz, Sicherheit und Schutz (gilt für Version D/M) X1-Hybrid-5.0 Modell X1-Hybrid-3.0... - Seite 34 • Allgemeine Daten (gilt für Version D/M) X1-Hybrid-5.0 Modell X1-Hybrid-3.0 X1-Hybrid-3.7 X1-Hybrid- X1-Hybrid-6.0 X1-Hybrid-7.5 5.0K-D Abmessungen (B/H/T)[mm] 482*417*181 Abmessungen der Verpackung (B/H/ 590*530*315 T)[mm] Nettogewicht [kg] Bruttogewicht * [kg] Intelligente Behandlung zur Wärmeableitung Natürliche Kühlung Kühlung Geräuschemission (typisch) [dB] < 30 <...
-
Seite 35: Kontaktinformationen
Kontaktinformationen AUSTRALIA UNITED KINGDOM Unit C-D Riversdale House, Riversdale 21 Nicholas Dr, Dandenong South VIC 3175 Road, Atherstone, CV9 1FA +61 1300 476 529 +44 (0) 2476 586 998 service@solaxpower.com service.uk@solaxpower.com TURKEY GERMANY KIZILSARAY MAH. 76 SK. LATİF AYKUT Am Tullnaupark 8, 90402 Nürnberg, İŞMERKEZİ... -
Seite 37: Registrierungsformular Für Die Garantie
Registrierungsformular für die Garantie Für Kunden (obligatorisch) Name Land Rufnummer E-Mail Adresse Staat Postleitzahl Produkt-Seriennummer Datum der Inbetriebnahme Name des Installationsunternehmens Name des Installateurs Elektriker-Lizenz-Nr. Für Installateure Modul (falls vorhanden) Modul-Marke Modulgröße (B) Anzahl der Strings Anzahl der Panels pro String Batterie (falls vorhanden) Batterie-Typ Marke... - Seite 39 SolaX Power Network Technology (Zhejiang) Co., Ltd. Add.: No. 288, Shizhu Road, Tonglu Economic Development Zone, Tonglu City, Zhejiang Province, 310000 P. R. CHINA Tel.: +86 (0) 571 5626 0011 E-mail: info@solaxpower.com Copyright © SolaX Power Technology (Zhejiang) Co., Ltd. All rights reserved. 320102116800...
