Um ein Kabel wieder aus der Klemmstelle zu entfernen: Mit einem Schlitzschrauben-
dreher auf den Schlitz zwischen den beiden Klemmenlöchern drücken und gleichzei-
tig das Kabelende aus der Klemme ziehen.
7.3 Spezielle Anschlusshinweise
7.3.1 Anschlussbeispiele
HART-Eingang
1
+
–
–
+

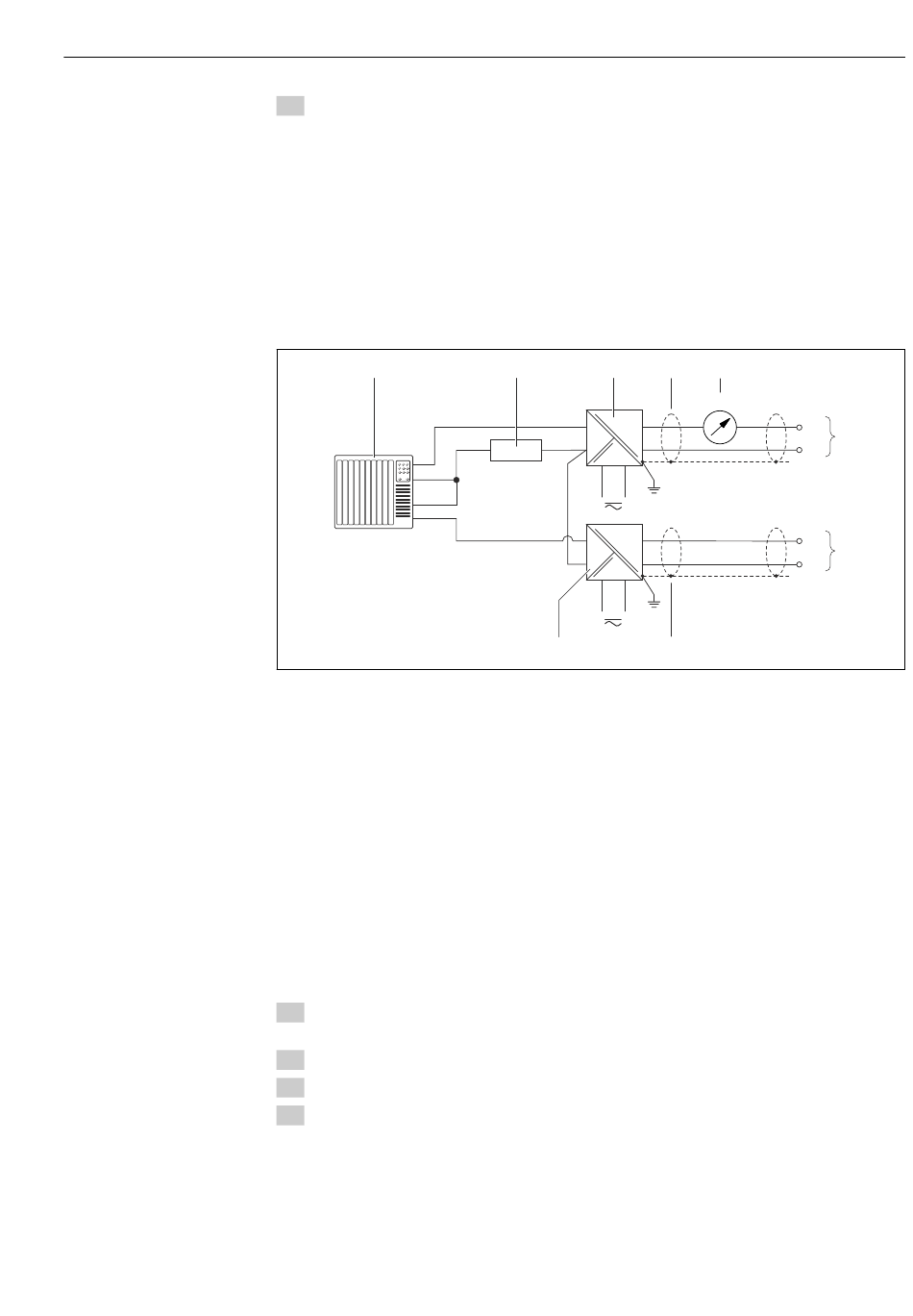

 12 Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus"
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten (→  34)
3 Speisetrenner für Spannungsversorgung (z.B. RN221N) (→  33)
4 Kabelschirm, Kabelspezifikation beachten
5 Analoges Anzeigeinstrument: Maximale Bürde beachten (→  34)
6 Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten (→  161)
7 Messumformer
7.4 Schutzart sicherstellen
Das Messgerät erfüllt alle Anforderungen gemäß der Schutzart IP66/67, Type 4X enclos-
ure.
Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach
dem elektrischen Anschluss durchführen:
1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls
die Dichtungen trocknen, reinigen oder ersetzen.
2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen.
3. Kabelverschraubungen fest anziehen.
4. Damit auftretende Feuchtigkeit nicht zur Einführung gelangt: Kabel vor der Kabelein-
führung eine nach unten hängende Schlaufe bilden ("Wassersack").
2 3
4
+
+
–
–
+
+
–
–
3 4
Elektrischer Anschluss
5
4...20 mA
+
7
-
+
6
-
A0016029
