3 Produktbeschreibung
Das Gerät besteht aus Messaufnehmer und Messumformer.
Zwei Geräteausführungen sind verfügbar:
• Kompaktausführung - Messaufnehmer und -umformer bilden eine mechanische Einheit.
• Getrenntausführung - Messaufnehmer und -umformer werden räumlich getrennt mon-
tiert.
Detaillierte Angaben zur Produktbeschreibung: Betriebsanleitung zum Gerät.
3.1 Produktaufbau
1 2

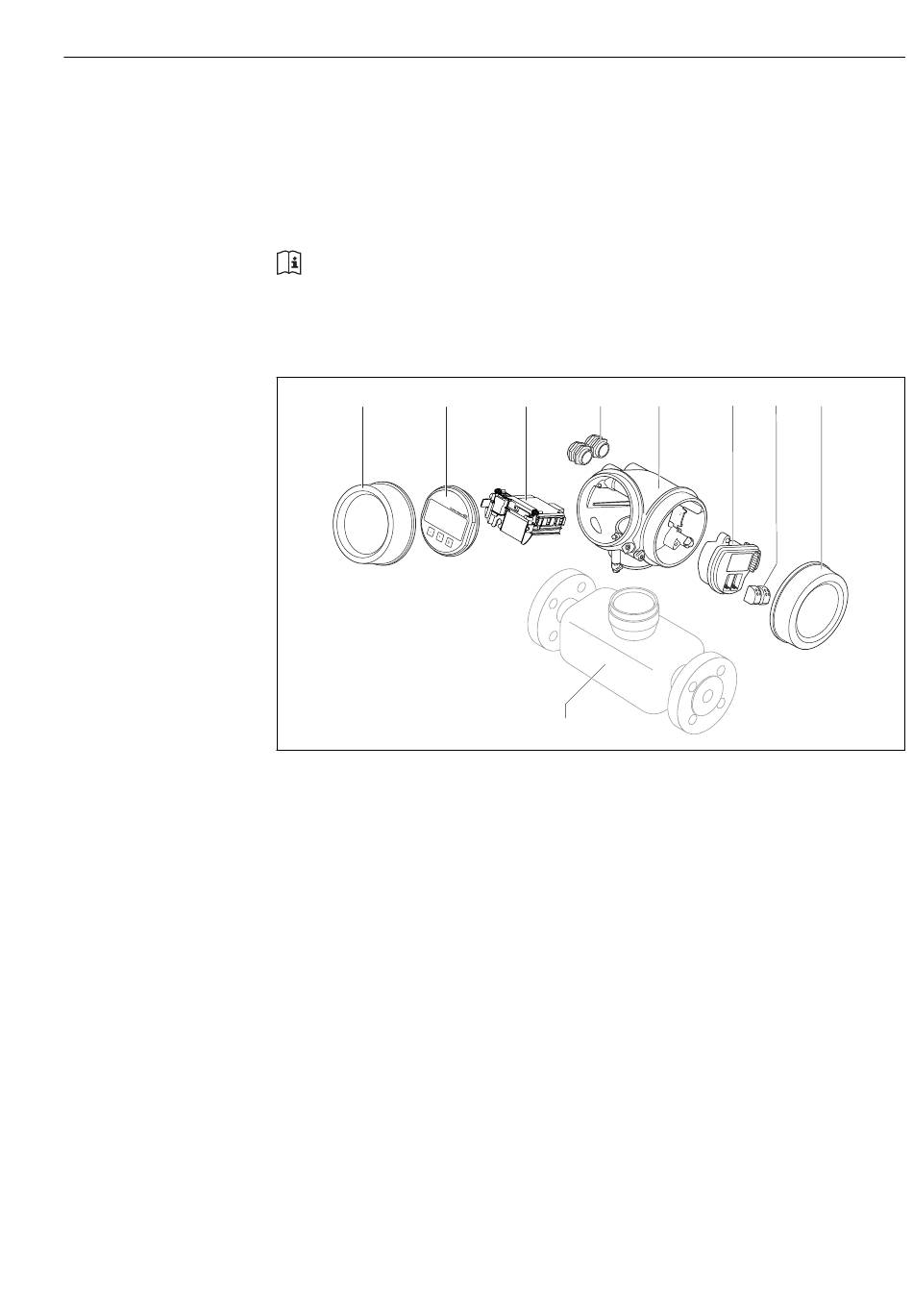

 1 Wichtige Komponenten eines Messgeräts
1 Elektronikraumdeckel
2 Anzeigemodul
3 Hauptelektronikmodul
4 Kabelverschraubungen
5 Messumformergehäuse (inkl. HistoROM)
6 I/O-Elektronikmodul
7 Anschlussklemmen (steckbare Federkraftklemmen)
8 Anschlussraumdeckel
9 Messaufnehmer
3 5
4
9
Produktbeschreibung
6 8
7
A0020649
11
