4.2
Elektrische Anschlüsse
4.2.1
Anschlussklemmen
Klemme/Terminal 2
V
M1M2
V
M1M2
Klemme/Terminal 1

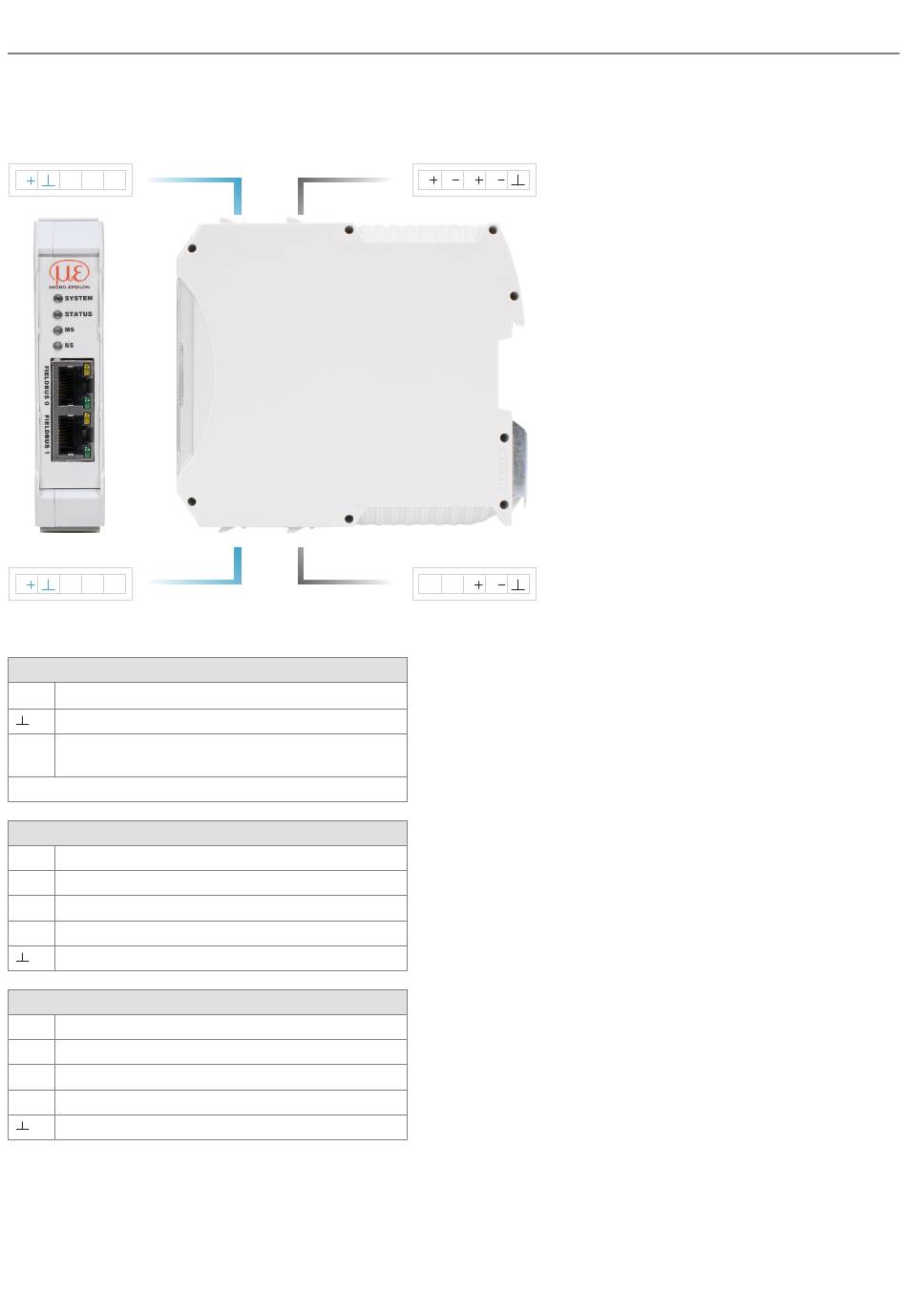

Abb. 4.2: Klemmen Schnittstellenmodul
Klemme 1 und 2
V
Versorgungsspannung
+
Masse Versorgungsspannung
M1,
Multifunktionseingang 1/2 Sensor
M2
Die Anschlüsse von Klemme 1 und 2 sind durchgeschleift
Klemme 3
A
RS485 A
B
RS485 B
S+
Synchronisationsausgang +
S-
Synchronisationsausgang -
Masse
z. B. für Schirmanschluss RS485
[4]
Klemme 4
T+
RS422 Tx+
T -
RS422 Tx-
R +
RS422 Rx+
R -
RS422 Rx-
Masse
z. B. für Schirmanschluss RS422
[4]
Bei größerem Abstand zwischen IF2035-EtherCAT und Sensor/Controller ist evtl. eine separate Versorgung für den Sensor/
[3]
Controller empfehlenswert.
Intern mit Versorgungsmasse verbunden.
[4]
IF2035-EtherCAT
Klemme/Terminal 4
T
A B S S
Klemme/Terminal 3
[3]
T
R
R
Installation und Montage
Seite 10
