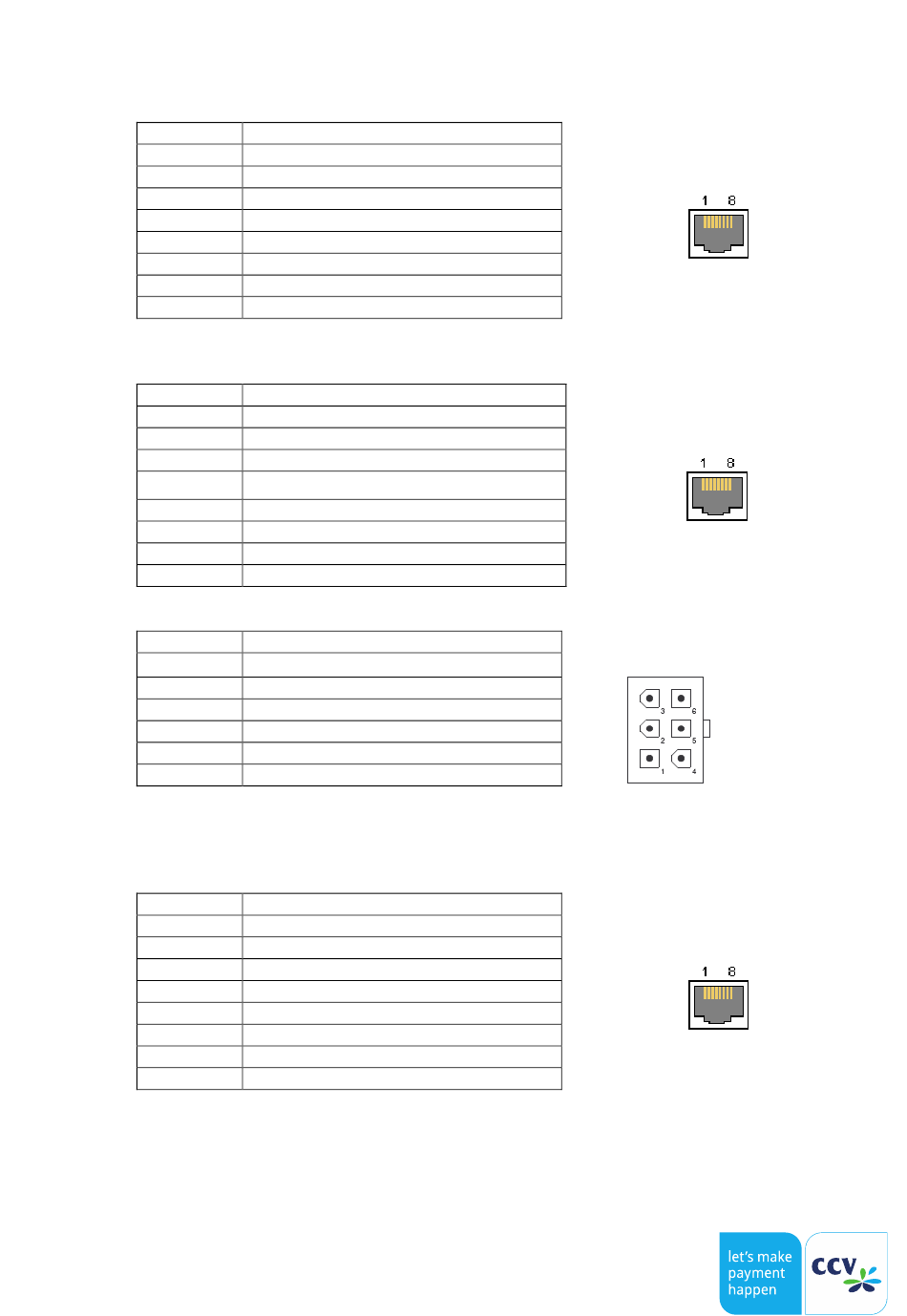

7.4.2. POS (ZVT Kassenschnittstelle)
RJ45 8-polig, abgeschirmt;
Pin
Signal
1
V
2
Signal GND
3
TXD (Out)
4
RXD (In)
5
RTS (In)
6
CTS (Out)
7
MDB_WAKE
8
Power GND
7.4.3. COM
RJ45 8-polig, abgeschirmt
Pin
Signal
1
V
2
RXD (In)
3
TXD (Out)
4
MDB_WAKE
5
CTS (Out)
6
RTS (In)
7
Signal GND
8
Power GND
7.4.4. MDB
Pin
Signal
1
MDB PWR IN
2
MDB PWR GND
3
MDB-WakeUp
4
MDB-Master Receive
5
MDB-Master Transmit
6
MDB-Com Common
7.4.5. LAN
Die Spannungsversorgung für den CCV InSync darf nicht über LAN eingespeist werden.
RJ45 8-polig; CAT5
Pin
Signal
1
TX+
2
TX-
3
RX+
4
5
6
RX-
7
8
CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 |
(Power-Input: 7VDC bis 45VDC)
In
(geschaltet; 7VDC bis 45VDC)
Out
Seite 19
