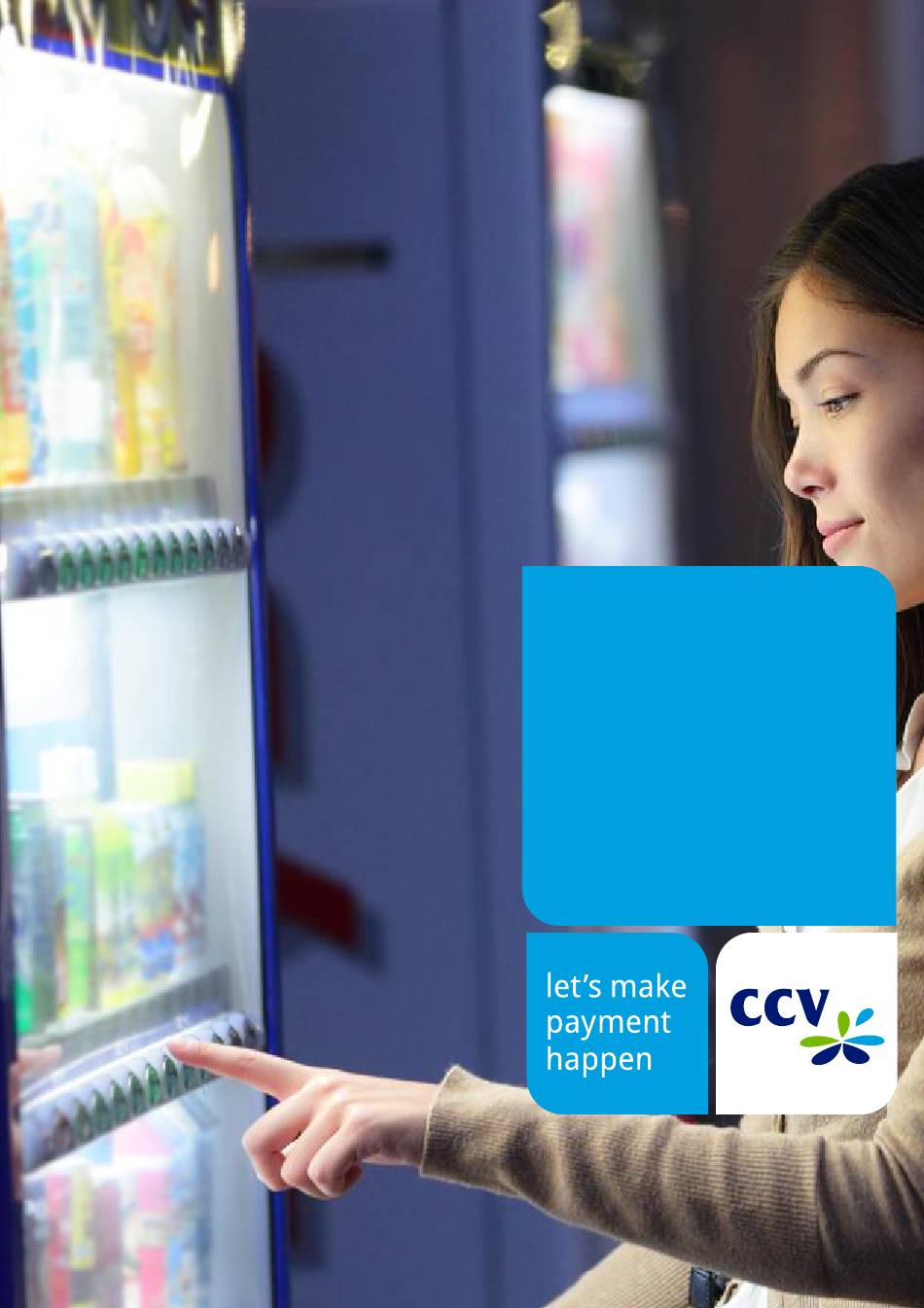

- Seite 1 CCV InSync CCV InSync C Systemhandbuch...
- Seite 2 CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 2...
- Seite 3 Kartenslot für Händlerkarte oder SAM 6.7.7. Kommunikation 6.7.8. Schnittstellen 6.7.9. Protokolle 6.7.10. Software 6.8. Service 6.8.1. Integration in Kassen- bzw. Automatensysteme 6.8.2. Selbständige Inbetriebnahme 6.8.3. Software Aktualisierung 6.8.4. Tools 6.8.5. Statuspoll CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 3...
- Seite 4 7.4.10. Internes Schaltbild und Informationen Digital I/O 7.4.11. Service 7.5. Modem (optional) 7.6. Technische Daten 7.7. Kassenprotokolle 7.7.1. ZVT Spezifikation 7.7.2. O.P.I. 7.7.3. Executive (Protocol A) 7.7.4. 8. Ausfallstatistik Kennzahlen (MTBF) CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 4...
- Seite 5 Zweck Diese Spezifikation dient dazu, die Integration des Automatenterminals CCV InSync in ein Automatensystem zu erleichtern. Geltungsbereich Kunden, Integratoren, Netzbetreiber, (CCV- EW, SA, PM) Begriffe und Abkürzungen Bitmap Deutsche Kreditwirtschaft (früher ZKA; http://www.die-deutsche-kreditwirtschaft.de/) Electromagnetic compatibility (elektromagnetische Verträglichkeit) Entwicklung Executive Protocol A CCV InSync 3in1 Terminal für den Einbau in Automaten im Innen- und Außenbereich.
- Seite 6 Das Gerät niemals in Wasser tauchen, offenes Feuer werfen oder hoher Feuchtigkeit aussetzen. Das Gerät bitte nur mit einem leicht feuchten Tuch abwischen. Keine Reinigungsmittel verwenden. • Reparaturen dürfen nur durch von CCV autorisierte Stellen durchgeführt werden. • Setzen Sie das Gerät nicht Temperaturen außerhalb der zugelassenen Grenzwerte aus. •...
- Seite 7 ErdungPrüfen Sie die Unversehrtheit des CCV InSync. Prüfen Sie, ob am CCV InSync Beschädigungen und Manipulationen zu erkennen sind und das Siegel ungebrochen ist. Sollten Sie eine Beschädigung, Manipulation oder ein gebrochenes Siegel erkennen, nehmen Sie das CCV InSync nicht in Betrieb. Wenden Sie sich an den Support unter profiline@de.ccv.eu. •...

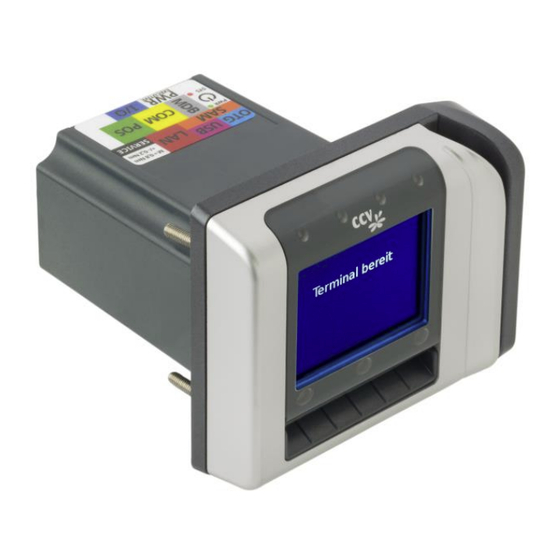

- Seite 8 Integrationen zur Verfügung, das bei gleicher Funktionalität einen kleineren Einbauausschnitt sowie ein deutlich kleineres Einbauvolumen als bisherige Geräte benötigt. Das CCV InSync Terminal besteht aus einem hochwertigen Farbdisplay, Kontaktlos-, Chip- und Magnetstreifenleser, LED-Anzeigen, drei Näherungssensoren sowie einem Bluetooth Low Energy Modul. Neben dem bauseits integrierten LAN-Anschluss können diverse Kommunikationsanbindungen wie LTE oder GPRS realisiert werden.
- Seite 9 6.6. Benutzerführung Der Benutzer des CCV InSync findet sich mit seinem Terminal schnell zurecht – die leicht verständliche Menüführung und die Texte auf dem großen Grafikdisplay helfen dabei. Das CCV InSync kann bequem über den TS3 administriert werden, dieser ist kostenfrei verfügbar.
- Seite 10 Der Zahlungsbeleg wird über den im Automaten integrierten Drucker ausgegeben. Die Ansteuerung erfolgt über die Automatensteuerung. Seine Daten erhält der Automat als fertigen Beleg vom CCV InSync oder als Datennachricht mit allen relevanten Daten zum Aufbau eines eigenen Beleglayouts (Abläufe sind vom Kassenprotokoll abhängig).
- Seite 11 Folgende Protokolle stehen serienmäßig zu Verfügung: a) Schnittstellenprotokolle • ZVT-Kassenprotokoll • Executive (Protocol A) – noch nicht verfügbar • MDB (Multiple Drop Bus) • O.P.I. • Protokoll für Terminal-Supervisor 3 und TMS CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 11...
- Seite 12 ATOS ZVT-Host (Poseidon) • CCV Pay 6.7.10. Software Das CCV InSync Terminal verwendet ein Linux Betriebssystem mit der SECpos EVO Software aus unserem Haus. 6.8. Service 6.8.1. Integration in Kassen- bzw. Automatensysteme Zur Unterstützung der Adaption bzw. Integration an bzw. in die Kasse wird ein Development-...
- Seite 13 Bitte beachten Sie, dass das Terminal während der Softwareaktivierung nicht vom Stromnetz getrennt werden darf. Es kann sonst dazu kommen, dass das Update unvollständig aktiviert wird und damit das Gerät zu CCV eingesendet werden muss 6.8.4. Tools Es stehen zu Wartung nachfolgende Tools bzw. Möglichkeiten zur Verfügung: 1.
- Seite 14 Taste drücken wenn links unten „Menü“ angezeigt wird -->PIN eingeben (erhalten Sie vom Netzbetreiber) -->Service -->Wartungsruf) • Details siehe Menübaum 6. Netzbetreiber • Konfiguration des Terminals mittels Konfigurations- und EMV-Diagnose (steuert das Verhalten des Terminals wie z.B. mögliche Zahlungsarten) CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 14...
- Seite 15 25MB übertragen werden. 6.8.8. Terminal Security State Der 4-stellige hexadezimale TSS wird beim Booten im Display des CCV InSync oder über den TS3 angezeigt. Die ersten beiden Stellen des Terminal Security State stehen für die betroffene Komponente, die letzten beiden Stellen stehen für den Zustand dieser Komponente.
- Seite 16 Bonuskarten-Applikationen • Kontaktlos Applikationen • BLE Kommunikation Sprechen Sie einfach mit uns über Ihr geplantes Projekt, damit wir die Umsetzbarkeit prüfen können. Technische Daten 7.1. Bilder und Maße Frontansicht Rückansicht Seitenansicht CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 16...
- Seite 17 Die Stromversorgung des Terminals erfolgt über einen 6-poligen WAGO-Stecker. In einer Testumgebung kann das Netzteil (mit 4 poligem WAGO) und Adapterkabel (4-polig auf 6-polig) verwenden werden. Dieses Set ist unter der Bestellnummer 03202-91 bei uns zu erwerben. CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 17...
- Seite 18 In einer Produktiven Umgebung muss das Terminal mit dem zentralen Netzteil des Automaten mit Strom versorgt werden. Hierzu kann bei uns ein entsprechendes Kabel mit der Bestellnummer 03492-91 gekauft werden. Adapterkabel 2-adrig auf WAGO 6-polig 2000mm CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 18...
- Seite 19 MDB PWR IN MDB PWR GND MDB-WakeUp MDB-Master Receive MDB-Master Transmit MDB-Com Common 7.4.5. LAN Die Spannungsversorgung für den CCV InSync darf nicht über LAN eingespeist werden. RJ45 8-polig; CAT5 Signal CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 19...
- Seite 20 - Type A: Masse (OTG Gerät arbeitet als Host) - Type B: nicht angeschlossen (OTG Gerät arbeitet als Peripherie) Schwarz Masse Um den OTG Modus des CCV InSync auf Host schalten zu können, wird ein spezielles OTG- Kabel benötigt. OTG Port als Device verwenden: • OTG-Port ohne Kabel •...
- Seite 21 DigIn 3 DigIn 2 DigIn 1 DigOut 7.4.10. Internes Schaltbild und Informationen Digital I/O Für die I/O Ports wurde ein Baustein „HITFET-BTS3800SL“ verwendet. Die entsprechenden Daten sind der nachfolgenden Tabelle zu entnehmen. CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 21...
- Seite 22 Optional wird ein Modem für den seriellen Port verfügbar sein. Die Einstellungen für die Mobilfunkstandards können über den TS3 eingesehen und ggf. verändert werden. Bei Fragen zur Verfügbarkeit wenden Sie sich bitte an Ihren Ansprechpartner bei CCV. Hinweise zu APN Der aktuelle Aufenthaltsbereich wird durch den Location Area Identity (LAI = MCC + MNC + LAC) beschrieben, wobei dem Mobile Country Code (MCC) der Inlandspräfix entspricht.
- Seite 23 5V-Karten, synchrone und asynchrone Karten, 107kBaud bei 10 MHz, kompatibel zu ISO 7816 Terminal: 9 – 45 V (Schutz gegen Verpolung) Spannungs- Versorgung Stromaufnahme: ~200 mA bei 12 V Standby: Stromaufnahme: ~6 mA bei 1 2V CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 | Seite 23...
- Seite 24 Internetseite https://www.terminalhersteller.de zum Download für Sie bereit stehen. CCV gibt keine Garantie auf die Vollständigkeit der ZVT-Spezifikation. 7.7.2. O.P.I. Als Grundlage der Implementation der O.P.I. Schnittstelle dient die Spezifikation „PA77S001 – CCV O.P.I. Interface“. Sie erhalten diese gerne auf Nachfrage.
- Seite 25 7.7.4. MDB MDB wurde auf Basis der Spezifikation „MDB / ICP Version 4.2“ umgesetzt. Ausfallstatistik Kennzahlen (MTBF) Produkt Kennzahl Ausfallstatistik CCV InSync 500.000 h, das CCV InSync besitzt kein mechanisches Bedieninterface Chipkartenleser 500.000 Steckzyklen Magnetstreifenleser 500.000 Steckzyklen CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 |...
