7.2.

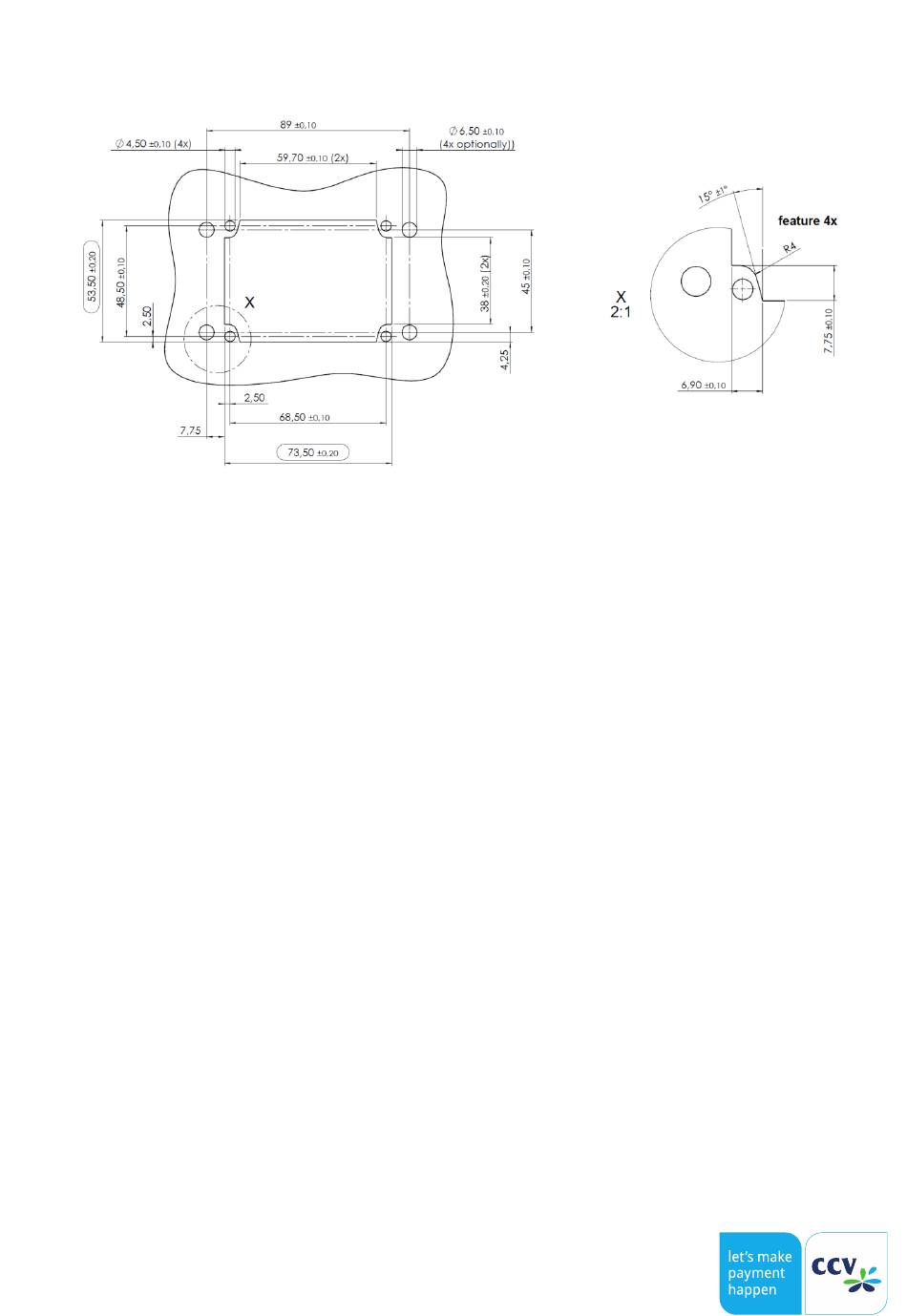

Montageausschnitt
7.3.
Einbauhinweise
Die volle Front-Dichtigkeit (IP44) kann nur bei korrektem Einbau erreicht werden. Dazu
müssen die Terminals an den vier Befestigungspunkten mit dem spezifizierten Drehmoment
angeschraubt werden (Verschraubung mit der Automaten-Frontplatte):
•
0,8 Nm +/- 0,2 Nm
•
Die Muttern sind mit Sicherungslack zu sichern.
•
Die Terminals müssen über eine Befestigungsschraube geerdet werden
(Querschnitt der Erdungsleitung min. 2,5 mm
7.4.
Schnittstellen
Hinweis
Die nachfolgend aufgeführten Schnittstellen besitzen keine Kurzschlussfestigkeit!
7.4.1. Stromversorgung
Die Stromversorgung des Terminals erfolgt über einen 6-poligen WAGO-Stecker.
In einer Testumgebung kann das Netzteil (mit 4 poligem WAGO) und Adapterkabel (4-polig
auf 6-polig) verwenden werden. Dieses Set ist unter der
erwerben.
CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 |
2
).
Bestellnummer 03202-91 bei uns zu
Seite 17
