7.4.6. PWR/Executive (Spannungsversorgung)
Pin
Signal
1
EXE-Master Rx+
2
EXE-Master Rx-
3
EXE-Master Tx-
4
EXE-Master Tx+
5
EXE-PWR Neutral
6
EXE-PWR Live

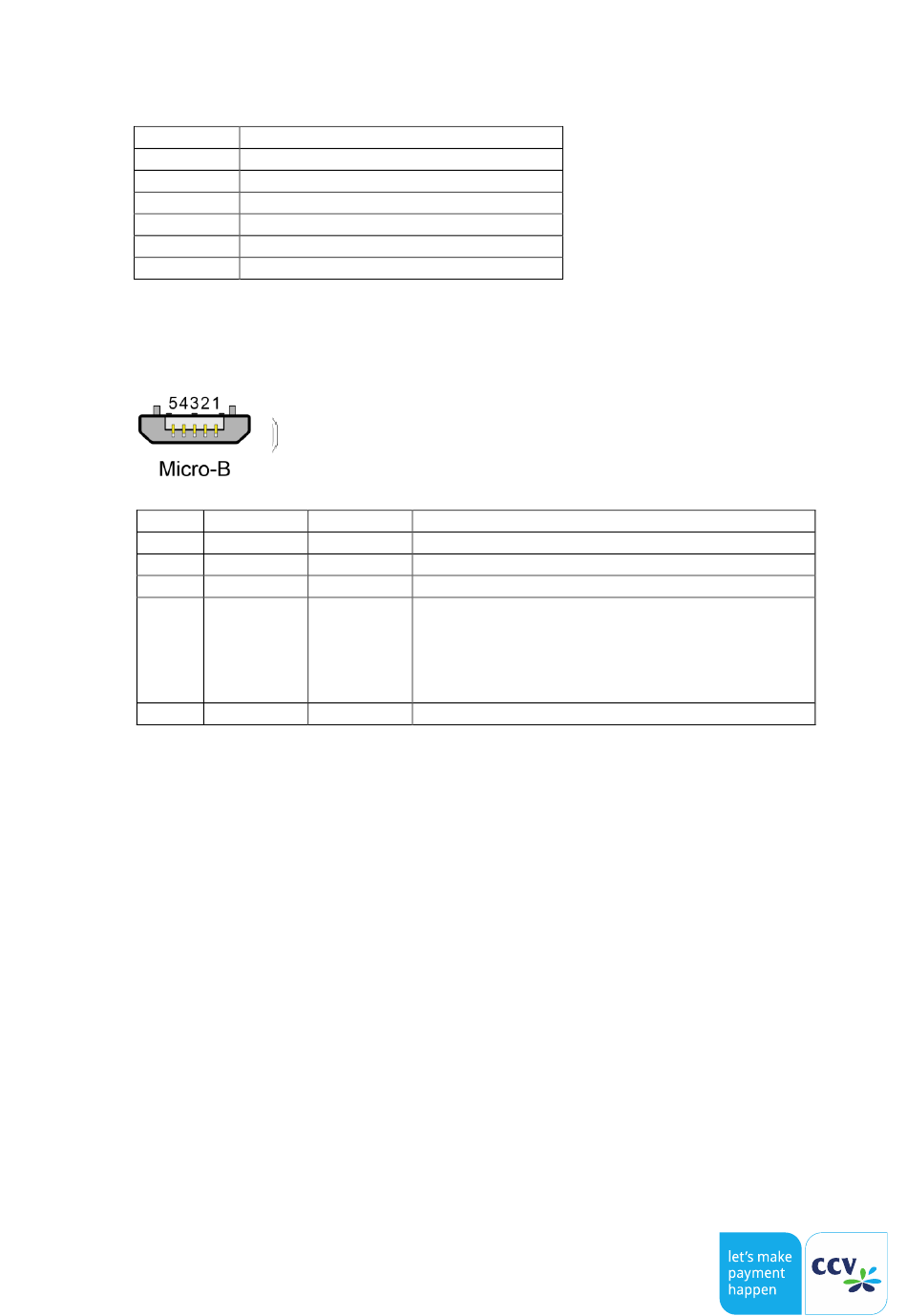

7.4.7. USB OTG
USB 2.0 OTG (Host/Device) (High Speed 480 MBit/s und Full Speed 12 MBit/s):
Micro-USB-B; gerader Stecker.
Pin
Name
1
VCC
2
D-
3
D+
4
ID
5
GND
Um den OTG Modus des CCV InSync auf Host schalten zu können, wird ein spezielles OTG-
Kabel benötigt.
OTG Port als Device verwenden:
•
OTG-Port ohne Kabel
•
Device-Kabel, nicht am PC eingesteckt
•
Device-Kabel, am PC eingesteckt
OTG Port als Host verwenden:
•
OTG-Kabel ohne Host-Gerät
•
OTG-Kabel mit USB-Stick
•
OTG-Kabel mit self-powered USB-Hub
7.4.8. USB Host
USB 2.0 Host (Full Speed 12Mbit/s):
USB-A; gerader Stecker (z. B. zum Anschluss eines 2/3/4G Modem oder USB Speicher
Sticks)
CCV InSync Systemhandbuch Rev.08 01/2022 PA91P002 |
Farbe
Signal
rot
+5VDC
weiß
Data -
grün
Data +
keine
Ermöglicht die Unterscheidung zw. Mikro A und
B Steckern:
- Type A: Masse (OTG Gerät arbeitet als Host)
- Type B: nicht angeschlossen (OTG Gerät
arbeitet als Peripherie)
Schwarz
Masse
Seite 20
