Inbedrijfstelling
Instellingen

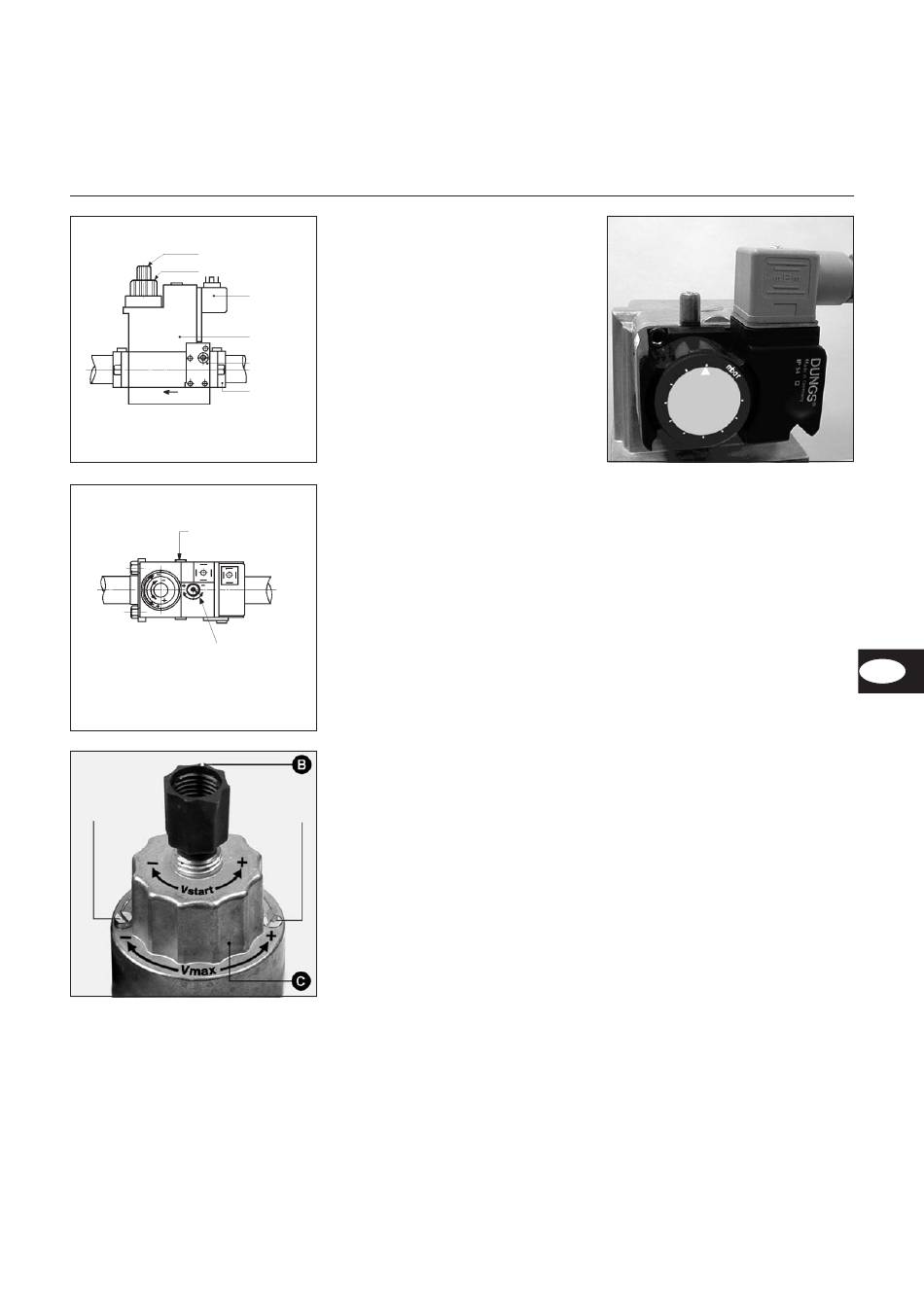

Compact gasblok
MBDLE ... B01 S..
Instelling progressiviteit
Instelling debiet
pa
Instelling van de
drukregelaar
Verzegelde
schroef
Eéntrapsbrander
MB DLE ... B01S
Compact gasblok bestaande uit:
een filter, een instelbare pressostaat,
een niet instelbare veiligheidsklep met
Pressostaat
snelle opening en sluiting, een instelbare
drukregelaar, een hoofdklep waarvan
Spoel
het debiet en de progressiviteit bij de
opening kan worden geregeld en die
Toegang filter
snel kan worden gesloten.
Aansluitflens
Bij de levering :
het debiet voor volle belasting op de
–
maximale waarde;
het debiet voor startbelasting en de
–
drukregelaar ingesteld op de
minimale waarde.
Instelling van de regelaar
De instelschroef van de drukregelaar
kan over 60 slagen worden verdraaid.
Als men die 3 slagen naar rechts
verdraait, dan stijgt de druk met
10daPa, en omgekeerd.
Bij de ingebruikname:
· Over ten minste 10 slagen naar
rechts (+) verdraaien.
· De druk na de regelaar aan de
drukmeetnippel (pa) op het multiblok
controleren. De uitgangsdruk na de
regelaar mag niet lager zijn dan
40daPa. Na het starten van de
brander eventueel de instelling van
de drukregelaar corrigeren.
Instelling van de progressiviteit
· De beschermkap B afdraaien en,
over 180° verdraaid, als gereedschap
gebruiken voor het instellen.
geverfde
· De instelspindel tot tegen de aanslag
schroef
in de min-stand draaien, en
vervolgens terugdraaien naar de
plus-stand tot in de middenstand
(ongeveer 3 halve slagen). Het
gasdebiet bij het starten is nu
ongeveer half-open.
· Om zacht opstartgedrag te bereiken
moet het gasdebiet bij het starten
worden aangepast aan de
drukverhoudingen van de
warmtegenerator.
Instelling en controle van de
gaspressostaat
· Een manometer aan de meetnippel
(vóór het ventiel) aansluiten.
· Werkelijke ingangsdruk aflezen.
· De brander in werking stellen.
· De kogelklep langzaam sluiten tot de
minimale ingangsdruk bereikt wordt.
· Door de schijf van de pressostaat
rechtsom (+) te draaien, de
uitschakelwaarde zoeken.
De brander stopt wegens gebrek aan
gas.
· De schijf van de pressostaat op 90%
van de uitschakelwaarde instellen.
03/2005 - Art. Nr. 13 018 048A
Voorlopige instelling van de
gaspressostaat
· Het doorzichtige deksel verwijderen.
De instelling gebeurt via de draaibare
schaalverdeling.
· Voorlopig instellen op de minimale
waarde van de schaalverdeling.
Bijzonder geval
· De borgschroef losschroeven tot de
draaiknop C kan worden versteld. De
verzegelde schroef die zich
daartegenover bevindt, niet
losschroeven.
· Het hoofddebiet verminderen door de
knop C naar rechts te draaien, of
verhogen door naar links te draaien.
Het totale traject voor verandering
van minimaal tot maximaal debiet is
ongeveer 4,5 slagen.
· Wanneer de inregeling met succes
voltooid is, de borgschroef terug
vastschroeven.
· De instelling via een nieuwe test
bevestigen. De pressostaat is nu
ingesteld.
