ASSEMBLAGE DU R200

Le rameur a été assemblé et testé en usine, donc vous ne devriez pas avoir de problèmes
pour assembler toutes les pièces. Les composants sont conçus pour s'emboîter, et seuls
des outils de base sont nécessaires pour le processus d'assemblage. À l'intérieur de la
boîte, vous trouverez un ensemble d'outils (clé Allen hexagonale, clé à molette, rondelles
et boulons). Voir la page précédente.

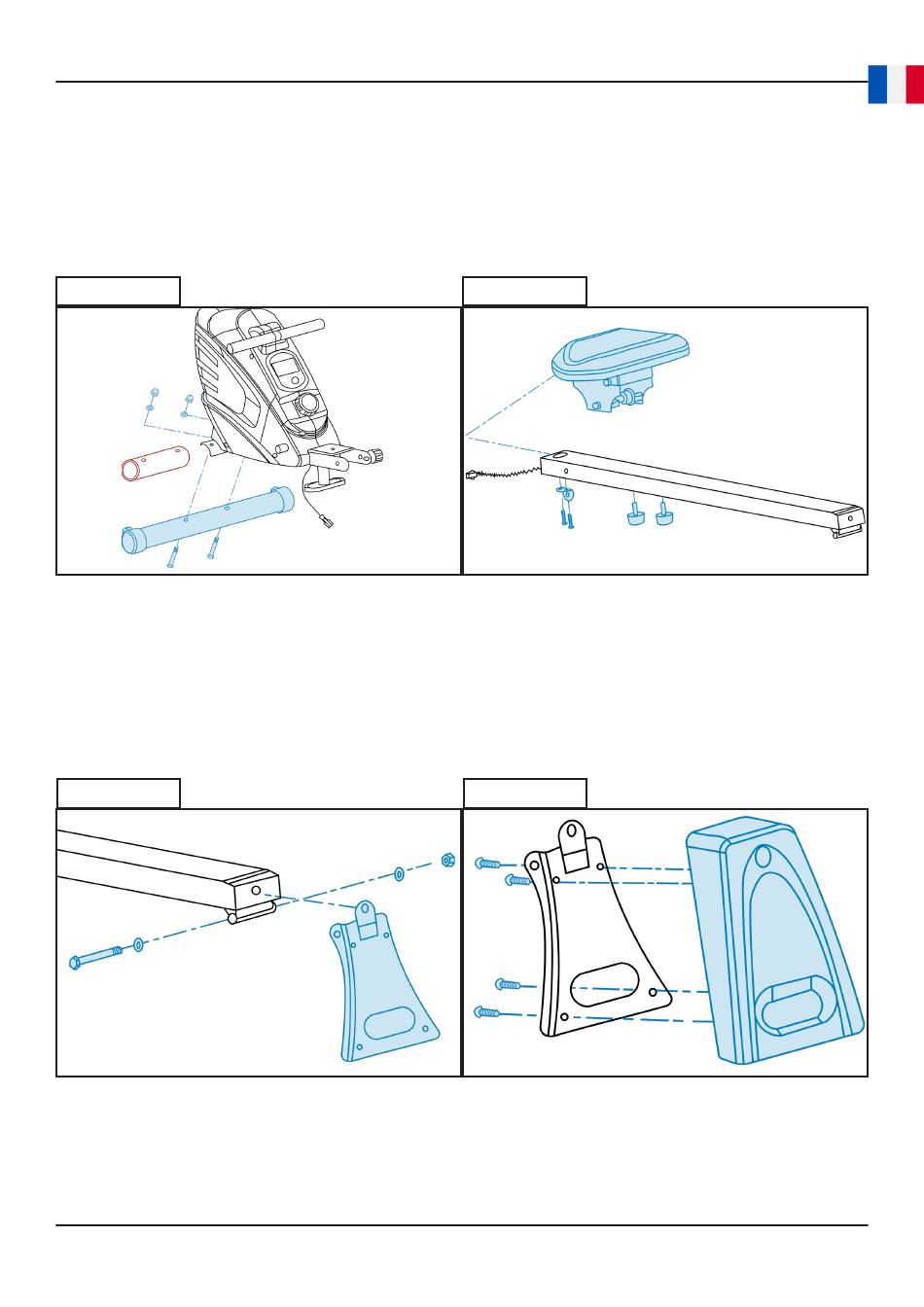

Pour assembler votre JLL R200, suivez ces étapes simples :
ÉTAPE 1
Retirez le tube en carton de l'arrière
de la base et réattachez le stabilisa-
teur en utilisant les deux boulons à
carrosserie M8, les rondelles d'arc D8
et les écrous à capuchon M8.
ÉTAPE 3
Fixez la barre de support à l'avant
du chemin de coulissement en uti-
lisant un boulon hexagonal M10, deux
rondelles plates D10 et un écrou en
nylon M10.
ÉTAPE 2
Retirez les deux coussins et les deux
vis M6 du chemin de coulissement.
Faites glisser la selle sur le chemin de
coulissement et réattachez les cous-
sins et la plaque de votre trousse à
outils en utilisant les deux vis.
ÉTAPE 4
Placez le protège-garde sur la barre
de support et fixez-le en place en uti-
lisant les quatre vis. Les vis seront at-
tachées à l'arrière du protège-garde.
