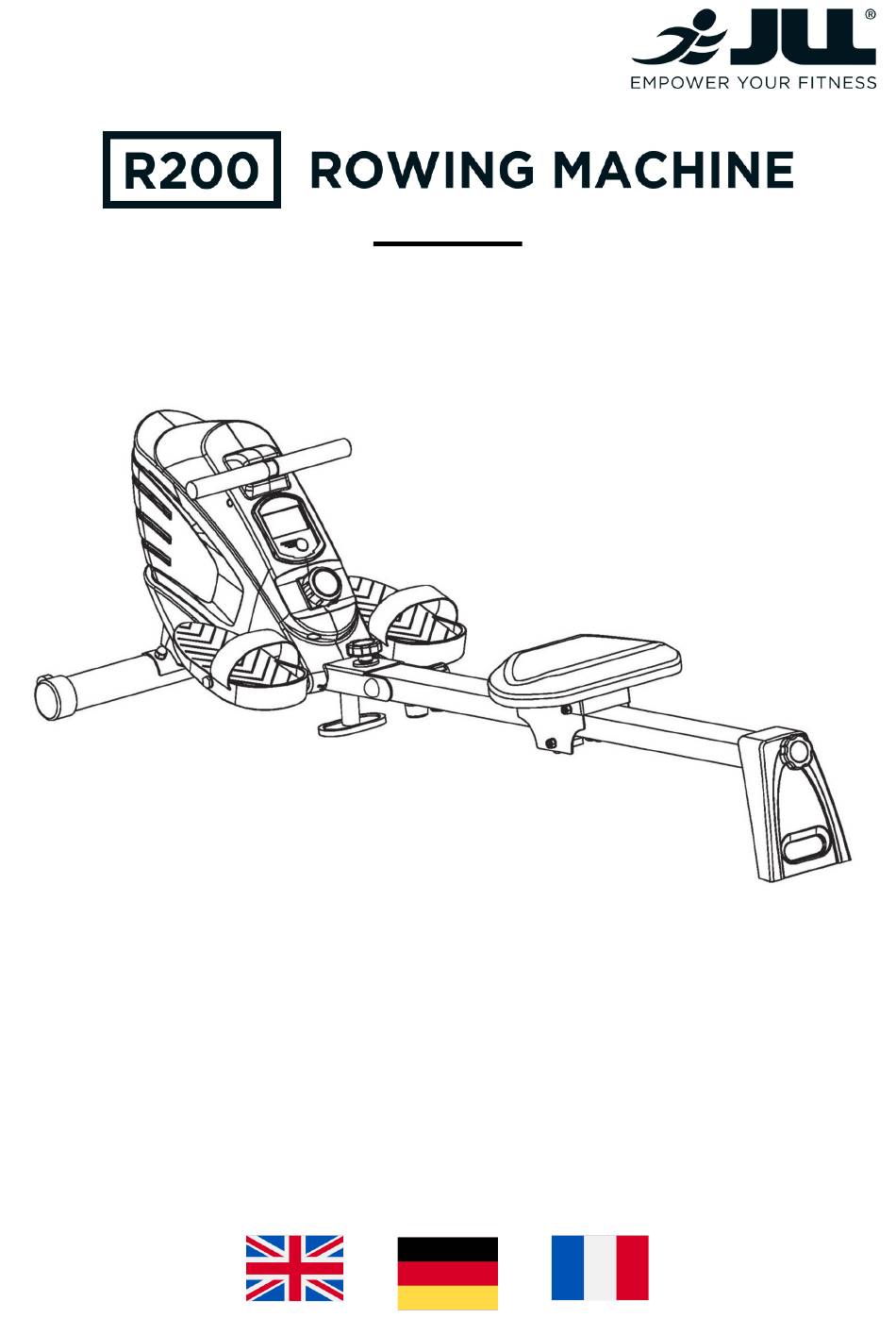

- Seite 1 INSTRUCTION MANUAL...
- Seite 45 DEUTSCHES BENUTZERHANDBUCH MONTAGEANLEITUNG UND TECHNISCHE UNTERSTÜTZUNG 1. Scannen Sie den QR-Code. 2. Folgen Sie dem Link zu unserem YouTube-Kanal oder unserer Download-Seite. 3. Montieren Sie Ihre Maschine sicher. FOLGEN SIE UNS IN DEN SOZIALEN MEDIEN! Erhalten Sie die neuesten Produktinformationen, Schulungsinhalte und mehr...
- Seite 46 Während der Verwendung....................Sicherheitsvorkehrungen beim Training............... Sicherheitsvorkehrungen für die Einrichtung.............. 2. MONTAGE Sitevorbereitung....................... Diagramm........................... Inhaltsverzeichnis......................Boxinhalt............................Werkzeugset..........................R200 Montage........................Folding & Entfalten des Rudergeräts................Einstellen der Pedale......................Bewegen des Geräts......................Anpassen des Widerstands....................Austauschen der Batterien....................Spezifikationen........................3. BETRIEB Betriebsanleitungen......................
- Seite 47 5. ZUSÄTZLICHE INFORMATIONEN Kontaktdaten........................Haftungsausschluss......................
-
Seite 48: Explosionszeichnung
EXPLOSIONSZEICHNUNG... -
Seite 49: Teileliste
TEILELISTE Description Description Hauptgestell Endkappe Knopf M10x25 Flache Unterlegscheibe Endkappe Capteur Schaumgriff Schraube ST3x10 Lenker Gummipuffer Computer Magnet Spannungsregelung 40 Stahlbuchse Flache Unterlegscheibe D10x- LPU-Rad 2.0x20 Nylonmutter M10 Hülse 1 Flache Unterlegscheibe D13x- Platte 2.0x26 Pedal 44 Schraube M6x20 Schraube M12x155x16 Verbindungsdraht Sattel Sensor... - Seite 50 Description Description Roulement 6300 Kugellager 6000-2RS Locating pin 5x43 Gürtel Schwungrad Kugellager 16003 Abstandshülse 16x10,5x9 Einweglagerhülse Unterlegscheibe 16x10,5x6 Einwegnadellager Sechskantschraube M6x58 Beschichtung U-förmige Dichtung Unterlegscheiben D10 Sechskantschraube M6 Radachse Sechskantschraube M6x50 Riemenscheibe 104x21.75 U-förmige Dichtung 1x10x30...
-
Seite 51: Sicherheitshinweise
SICHERHEITSHINWEISE Bitte beachten Sie die folgenden Anweisungen, bevor Sie dieses Rudergerät verwenden. SICHERHEITSVORKEHRUNGEN DES BENUTZERS Vielen Dank, dass Sie unser Produkt gewählt haben. Um Ihre Gesundheit und Sicherheit zu gewährleisten, verwenden Sie dieses Gerät bitte wie empfohlen. Es ist wichtig, diese gesamte Anleitung vor dem Zusammenbau und der Verwendung des Geräts zu lesen. -
Seite 52: Benutzer-Sicherheitsvorkehrungen
Überprüfen des Geräts fehlerhafte Komponenten feststellen oder während des Trainings ungewöhnliche Geräusche hören, stellen Sie die Ver wendung des Geräts sofort ein. Bitte kontaktieren Sie JLL Fitness unter 0121 328 7507, um Ratschläge zur Behebung des Problems zu erhalten. -
Seite 53: Sicherheitsvorkehrungen Für Die Einrichtung
• VERWENDEN Sie die Rudermaschine NICHT im Freien. • Lesen Sie die Bedienungsanleitung vollständig, bevor Sie den Rudergerät verwenden. • Stellen Sie sicher, dass alle Benutzer geeignetes Schuhwerk auf JLL®-Geräten tragen. • Richten Sie das Rudergerät auf einer ebenen Fläche ein und betreiben Sie es. -
Seite 54: Montage
MONTAGE SITEVORBEREITUNG Um den idealen Standort für dieses Rudergerät zu finden, stellen Sie sicher, dass: • Der Bereich gut beleuchtet und gut belüftet ist. • Die Oberfläche eben ist. • Genügend Platz vorhanden ist, um auf das Gerät zuzugreifen und im Notfall abzusteigen. Wenn möglich, halten Sie die folgenden Abstände ein: 0,5 m auf jeder Seite und 2 m hinten. • Das Rudergerät in einer Umgebung mit einer relativen Luftfeuchtigkeit von 30-50% aufgestellt ist. -
Seite 55: Inhaltsverzeichnis
INHALTSVERZEICHNIS Bitte beachten Sie das Diagramm (links) und die Liste der Inhalte (unten) für den Inhalt des Rudergeräte-Kartons. Sehen Sie im Kapitel Kundenservice nach den Kontaktinforma- tionen, falls Teile fehlen. BOXINHALT Schutzabdeckung Ständerail Fußplatten x2 Handbuch Hauptbasis Sattel Werkzeugpaket Gleitschiene Stabilisator... -
Seite 56: Werkzeugset
WERKZEUGPAKET D8 Bogenunterlegscheiben Flache Schlossschrauben Sechskantmuttern Unterlegscheibe D10 Flache D13 Flache M10 Nylonmuttern Unterlegscheiben Unterlegscheiben M10 Sechskantschraube M12 Sechskantschraube Gleitplatten M16 Knopf M10 Knopf Schlüssel Multifunktionswerkzeug... -
Seite 57: R200 Montage
Probleme haben, alle Teile zusammenzufügen. Die Komponenten sind so konzipiert, dass sie perfekt zusammenpassen, und für den Montageprozess sind nur grundlegende Werkzeuge erforderlich. In der Verpackung finden Sie ein Werkzeugpaket (Inbusschlüs- sel, Schraubenschlüssel, Unterlegscheiben und Schrauben). Siehe vorherige Seite. Um Ihr JLL R200 zusammenzubauen, folgen Sie bitte diesen einfachen Schritten: SCHRITT 1 SCHRITT 2 Entfernen Sie die Papprolle von der Entfernen Sie die beiden Kissen und Rückseite der Basis und befestigen... - Seite 58 SCHRITT 5 SCHRITT 6 Befestigen Sie einen M10-Knopf an Befestigen Sie die Gleitschiene mit ein- der Vorderseite der Gleitschiene. er weiteren M10-Sechskantschraube, zwei D10-Unterlegscheiben und einer M10-Nylongewindemutter am Haupt- sockel. SCHRITT 7 SCHRITT 8 Befestigen Sie die Gleitschiene mit ei- Klippen Sie die Sensorkabel zusammen.
-
Seite 59: Folding & Entfalten Des Rudergeräts
SCHRITT 9 Führen zwei M12-Schrauben durch jeden Pedal mit zwei D13-Un- terlegscheiben ein, um die Fußplatten am Hauptsockel zu befestigen. FOLDING & ENTFALTUNG DER RUDERGERÄT Wenn das Gerät nicht benutzt wird, können Sie Platz sparen, indem Sie die Gleitschiene zusammenklappen. Entfernen Sie den M10- Knopf, die Unterlegscheibe und den M16- Knopf, um die Gleitschiene in eine aufrechte Position zu klappen. -
Seite 60: Das Bewegen Der Maschine
DAS BEWEGEN DER MASCHINE Um die Maschine zu bewegen, heben Sie das Ende der Gleitschiene an, bis die Transpor- trollen den Boden berühren. Bewegen Sie dann den Ruderer an die gewünschte Stelle. DIE WIDERSTANDSSTUFE EINSTELLEN Drehen Sie den Spannungsreglerknopf im Uhrzeigersinn, um den Widerstand zu er- höhen. -
Seite 61: Spezifikationen
SPEZIFIKATIONEN LCD Monitor: Gesamtanzahl, Kalorien, Anzahl/Min, Anzahl, Entfernung, Anzeige Scan, Zeit Aufbewahrung Faltbar und eingebaute Räder. Fortgeschrittenes Riemenantriebssystem für ausgezeichnete Trainingsre- Schwungrad sultate Widerstand 10 Stufen magnetischer Widerstand Batterie 2 x AA Schaumstoffgefüllter Sitz mit freier Bewegung auf und ab der Gleitsch- Sattel iene. -
Seite 62: Betrieb
BETRIEB BETRIEBSVERFAHREN Modus: Um die Funktion auszuwählen, die Sie anzeigen möchten, drücken Sie die einzige Taste am Monitor, bis der kleine Pfeil auf Ihre gewünschte Funktion hinweist. Ihren Monitor zurückzusetzen, drücken halten Taste Sekunden lang gedrückt, alle Werte null zurückzusetzen. Automatisches Ein- Ausschalten:... -
Seite 63: Monitor-Konfiguration
MONITOR-KONFIGURATION LCD-Anzeige Monitorclip Knopf MONITOR-SPEZIFIKATIONEN Zeit............................00:00 - 99:59 MIN Anzahl..........................0 - 9999 SCHLÄGE Gesamtanzahl......................0 - 9999 SCHLÄGE Kalorien...........................0 - 9999 KCAL Anzahl/Min......................0 - 9999 SCHLÄGE/MIN Entfernung..........................0 - 9999 KM... -
Seite 64: Wartung
Wartungsmaßnahmen kann dazu beitragen, einen sicheren und störungsfreien Betrieb aller JLL®-Geräte zu gewährleisten. JLL® ist nicht für die regelmäßige Inspektion und Wartung Ihres Geräts verantwortlich. Vertreter von JLL® stehen zur Verfügung, um alle Fragen zu beantworten, die Sie unter +44 (0)800 6123 988 haben könnten. VORBEUGENDE WARTUNGSMASSNAHMEN Die Pflege des Rudergeräts in einem sauberen Zustand wird dazu beitragen, seine... -
Seite 65: Rower-Reinigung
Feuchtigkeit in der Luft vorhanden ist und dies die Integrität und Leistung Ihres Geräts beeinträchtigen könnte. WARNUNG 1. Verwenden Sie ausschließlich Ersatzteile von JLL®. 2. Halten Sie Wasser und Flüssigkeiten von elektrischen Teilen fern. 3. Wenn Sie Ihr Gerät rosten lassen, hat dies Auswirkungen auf Ihre Garantie. -
Seite 66: Zusätzliche Informationen
• Suchen Sie immer professionellen Rat, bevor Sie Ihre Ernährung ändern oder ein Trainingsprogramm beginnen. • JLL Fitness Ltd haftet nicht für Verletzungen oder Schäden, die beim Zusammenbau oder Gebrauch dieses Rudergeräts auftreten können. • Durch das Lesen dieses Textes übernehmen Sie die volle Verantwortung für etwaige Verletzungen oder Veränderungen Ihres körperlichen Wohlbefindens. Sie...
