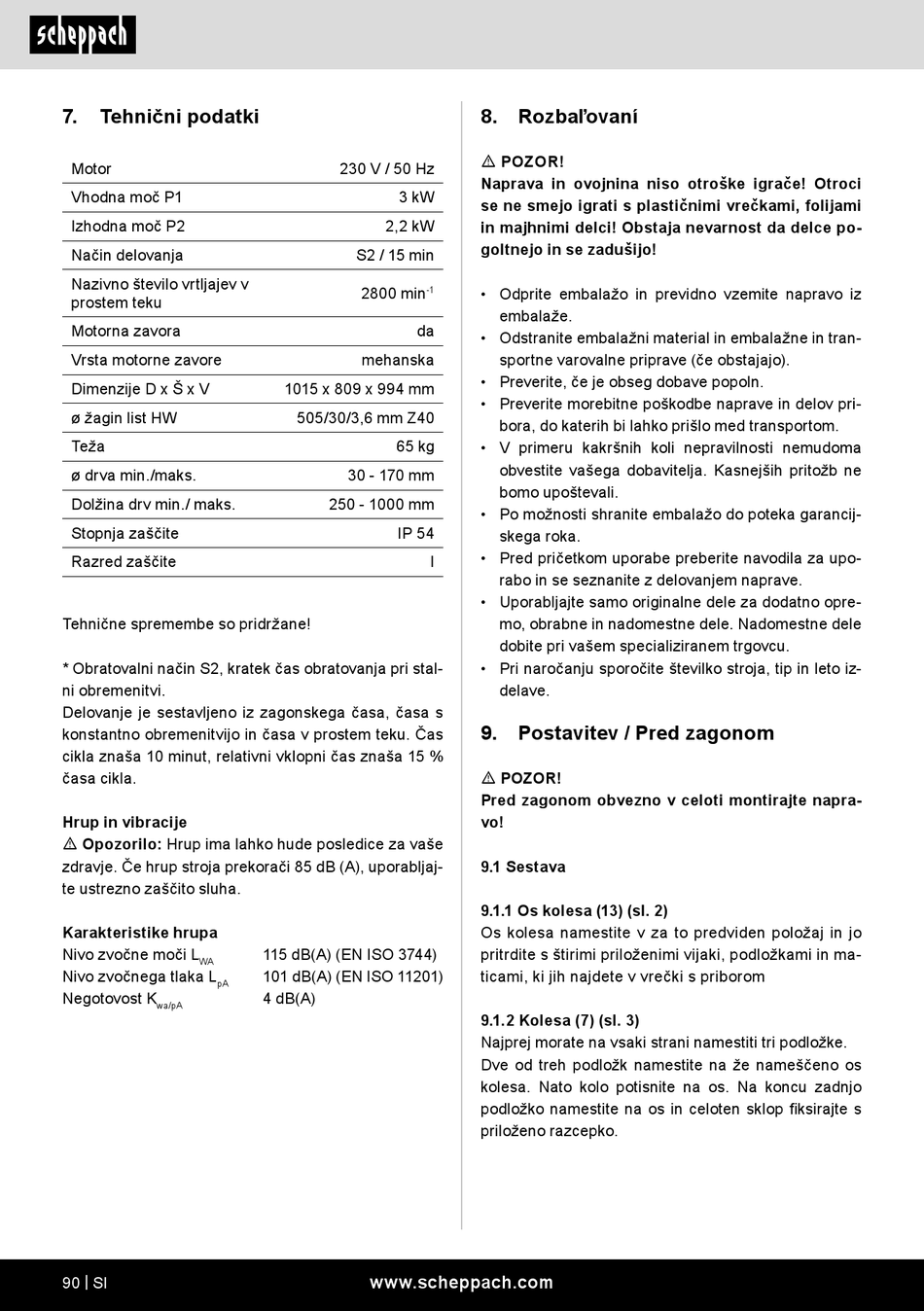

Scheppach HS510 Original Bedienungsanleitung Seite 90

7. Tehnični podatki
Motor
Vhodna moč P1
Izhodna moč P2
Način delovanja
Nazivno število vrtljajev v
prostem teku
Motorna zavora
Vrsta motorne zavore
Dimenzije D x Š x V
ø žagin list HW
Teža
ø drva min./maks.
Dolžina drv min./ maks.
Stopnja zaščite
Razred zaščite
Tehnične spremembe so pridržane!
* Obratovalni način S2, kratek čas obratovanja pri stal-
ni obremenitvi.
Delovanje je sestavljeno iz zagonskega časa, časa s
konstantno obremenitvijo in časa v prostem teku. Čas
cikla znaša 10 minut, relativni vklopni čas znaša 15 %
časa cikla.
Hrup in vibracije
m Opozorilo: Hrup ima lahko hude posledice za vaše
zdravje. Če hrup stroja prekorači 85 dB (A), uporabljaj-
te ustrezno zaščito sluha.
Karakteristike hrupa
Nivo zvočne moči L
WA
Nivo zvočnega tlaka L
pA
Negotovost K
wa/pA
90 | SI
230 V / 50 Hz
3 kW
2,2 kW
S2 / 15 min
2800 min
-1
da
mehanska
1015 x 809 x 994 mm
505/30/3,6 mm Z40
65 kg
30 - 170 mm
250 - 1000 mm
IP 54
I
115 dB(A) (EN ISO 3744)
101 dB(A) (EN ISO 11201)
4 dB(A)
www.scheppach.com
8. Rozbaľovaní
m POZOR!
Naprava in ovojnina niso otroške igrače! Otroci
se ne smejo igrati s plastičnimi vrečkami, folijami
in majhnimi delci! Obstaja nevarnost da delce po-
goltnejo in se zadušijo!
• Odprite embalažo in previdno vzemite napravo iz
embalaže.
• Odstranite embalažni material in embalažne in tran-
sportne varovalne priprave (če obstajajo).
• Preverite, če je obseg dobave popoln.
• Preverite morebitne poškodbe naprave in delov pri-
bora, do katerih bi lahko prišlo med transportom.
• V primeru kakršnih koli nepravilnosti nemudoma
obvestite vašega dobavitelja. Kasnejših pritožb ne
bomo upoštevali.
• Po možnosti shranite embalažo do poteka garancij-
skega roka.
• Pred pričetkom uporabe preberite navodila za upo-
rabo in se seznanite z delovanjem naprave.
• Uporabljajte samo originalne dele za dodatno opre-
mo, obrabne in nadomestne dele. Nadomestne dele
dobite pri vašem specializiranem trgovcu.
• Pri naročanju sporočite številko stroja, tip in leto iz-
delave.
9. Postavitev / Pred zagonom
m POZOR!
Pred zagonom obvezno v celoti montirajte napra-
vo!
9.1 Sestava
9.1.1 Os kolesa (13) (sl. 2)
Os kolesa namestite v za to predviden položaj in jo
pritrdite s štirimi priloženimi vijaki, podložkami in ma-
ticami, ki jih najdete v vrečki s priborom
9.1.2 Kolesa (7) (sl. 3)
Najprej morate na vsaki strani namestiti tri podložke.
Dve od treh podložk namestite na že nameščeno os
kolesa. Nato kolo potisnite na os. Na koncu zadnjo
podložko namestite na os in celoten sklop fiksirajte s
priloženo razcepko.
