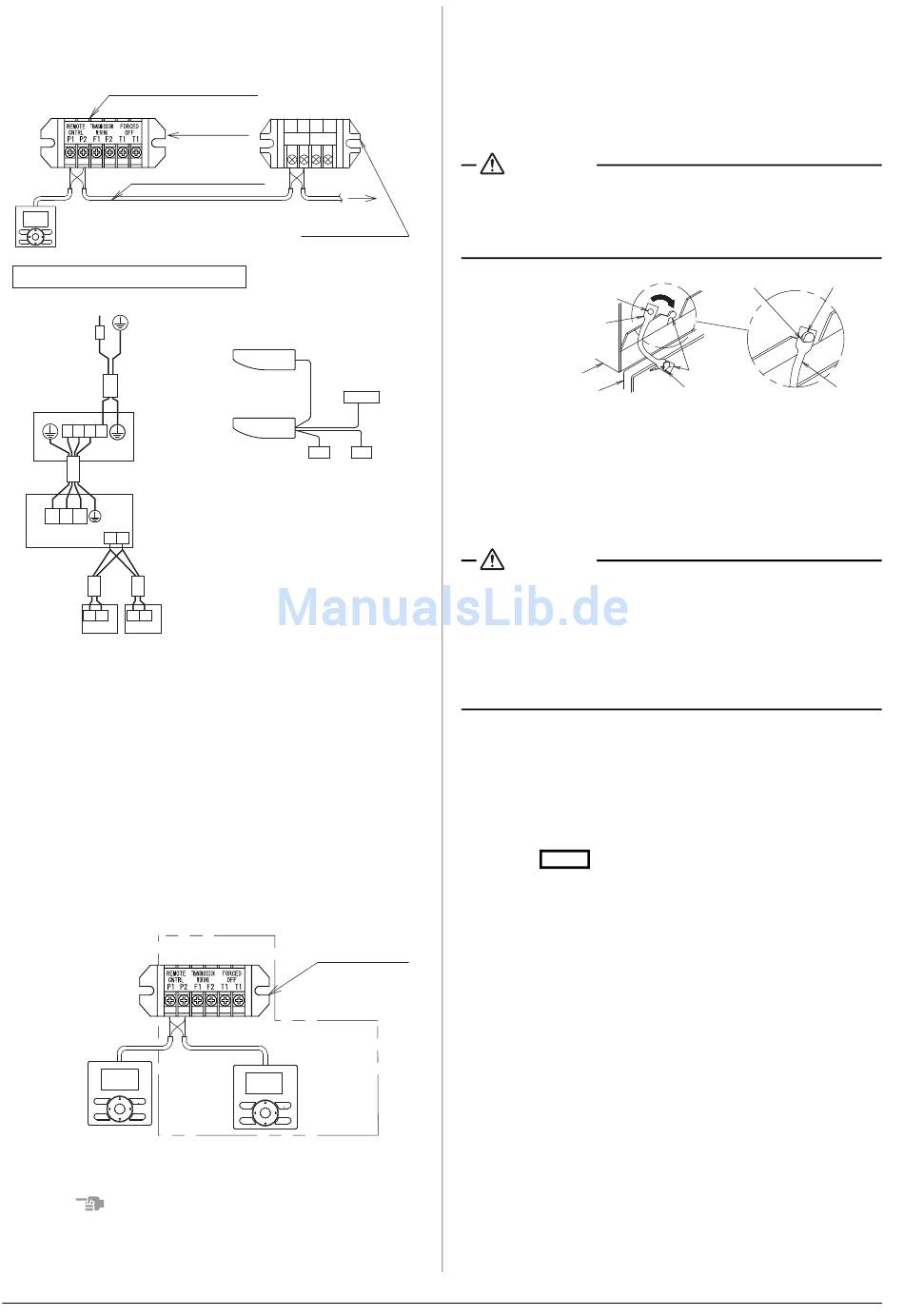

(2) Verlegen Sie die Kabel über Kreuz zwischen den Klemmen
(P1, P2) im Schaltkasten für die Fernbedienung. (Es gibt
keine Polarität.) (Siehe Abb. 34 und Tabelle 3)
Anschluss für Fern-
bedienungsleitung (P1, P2)
Innengerät 1
Klemmenblock
Überkreuzungsverdrahtung
Steuerung mit 2 Fernbedienungen
Stromversorgung
Fehlerstrom-
220 - 240V
Schutzschalter
~
50Hz
Außenaggregat
1 2 3
HINWEIS)
1 2 3
P1 P2
Innenaggregat
Fernbedienung
Fernbedienung
(Sonderzubehör)
(Sonderzubehör)
P1 P2
P1 P2
Zwei Fernbedienungen steuern (Steuerung von 1
Innenaggregat durch 2 Fernbedienungen)
• Wenn 2 Fernbedienungen verwendet werden, muss eine auf
"HAUPT" und die andere auf "NEBEN" eingestellt werden.
HAUPT/NEBEN-UMSCHALTUNG
• Siehe die Anleitung der Fernbedienung.
Verdrahtungsmethode
(1) Nehmen Sie die Abdeckung vom Steuerungskasten ab.
(2) Nehmen Sie die Verdrahtung zwischen der Fernbedienung
2 (Nebengerät) und der Klemme (P1, P2) der
Klemmenleiste (X1M) für die Fernbedienung im
Schaltkasten vor. (Es gibt keine Polarität.)
Fern-
bedienung 1
(Master)
* Schließen Sie die Fernbedienung bei einer Mehrgeräte-
installation an das vorgeschaltete Hauptgerät an.
NOTE
NOTE
NOTE
HINWEIS
• Die Anschlussnummern der Außen- und Inneneinheiten
müssen übereinstimmen.
16
Innengerät 2
(Hauptgerät)
P1
P2 F1
F2
(X1M)
zum
nächsten Gerät
Klemmenblock
(X1M)
Abb. 35
Innenaggregat
(Nebengerät)
Außenaggregat
Innenaggregat
(Hauptgerät)
Fernbedienung 1
Fernbedienung 2
(Sonderzubehör)
(Sonderzubehör)
Abb. 36
Klemmenblock
(X1M)
(Master*)
Zusätzliche
Fernbedienung
Fern-
bedienung 2
(Slave)
10.
MONTAGE VON ANSAUGLUFTGITTER · SEITLICHE
ZIERBLENDE
Installieren Sie die seitliche Zierblende und das Ansaugluftgitte
in der umgekehrten Reihenfolge wie beim Ausbau.
• Hängen Sie bei der Installation des Ansaugluftgitters den
Riemen des Ansaugluftgitters an den hängenden Teil des
Innenaggregats, siehe Abb. 38.
ACHTUNG
Beim Schließen des Ansaugluftgitters kann sich der
Riemen verfangen. Stellen Sie vor dem Schließen sicher,
dass der Riemen nicht an der Seite des Ansaugluftgitters
heraussteht.
Innenaggregat
Ansaugluftgitter
11.
BAUSEITIGE EINSTELLUNG
<<Siehe die dem Außenaggregat beigelegte
Installationsanleitung.>>
ACHTUNG
Überprüfen Sie vor der Einstellung vor Ort die im Abschnitt 2
"1. Nach Abschluss der Installation zu überprüfende Punkte"
auf Seite 3 aufgeführten Punkte.
• Prüfen Sie, ob alle Arbeiten bezüglich Installation und
Leitungsverlegung für das Klimagerät abgeschlossen sind.
• Prüfen Sie, ob die Schaltkastenabdeckung der
Klimaanlage geschlossen ist.
<BAUSEITIGE EINSTELLUNG>
<Führen Sie nach dem Einschalten der Stromversorgung die
Einstellung vor Ort mit der Fernsteuerung entsprechend dem
Einbauzustand durch.>
• Führen Sie die Einstellung von 3 Punkten durch: "Modus-
Nr.", "ERSTE CODE-Nr." und "ZWEITE CODE-Nr.".
Die mit "
entsprechen den Werten bei der Auslieferung ab Werk.
• Das Einstellungs- und Bedienverfahren ist in der
Installationsanleitung der Fernbedienung erläutert.
(Hinweis) Obwohl die Einstellung von "Modus-Nr." als
• Wenn mit einer Fernbedienung der Eingang auf
ZWANGSABSCHALTUNG oder EIN/AUS-BETRIEB
umgeschaltet werden soll:
[1] Gehen Sie mit der Fernbedienung in das Feld
"Einstellmodus".
[2] Wählen Sie Modus-Nr. "12".
[3] Stellen Sie die ERSTE CODE-Nr. auf "1".
Abb. 37
[4-1] Stellen Sie ZWEITE CODE-Nr. auf "01".
[4-2] Für EIN/AUS-BETRIEB, stellen Sie ZWEITE CODE-Nr.
auf "02".
(Bei Lieferung ab Werk ist die Einstellung
ZWANGSABSCHALTUNG.)
Rundloch
Band
Haken
Querbohrung
Abb. 38
" in der Tabelle dargestellten Einstellungen
Gruppe erfolgt, können Sie, wenn Sie jedes
Innenaggregat individuell einstellen wollen oder
nach jeder Einstellung eine Bestätigung wünschen,
die Einstellung mit der in Klammern ( )
dargestellten "Modus-Nr." durchführen.
Rundloch
Haken
Band
Deutsch
