5.2
Erfassungsbereich
90° BT
90°
max. m
8

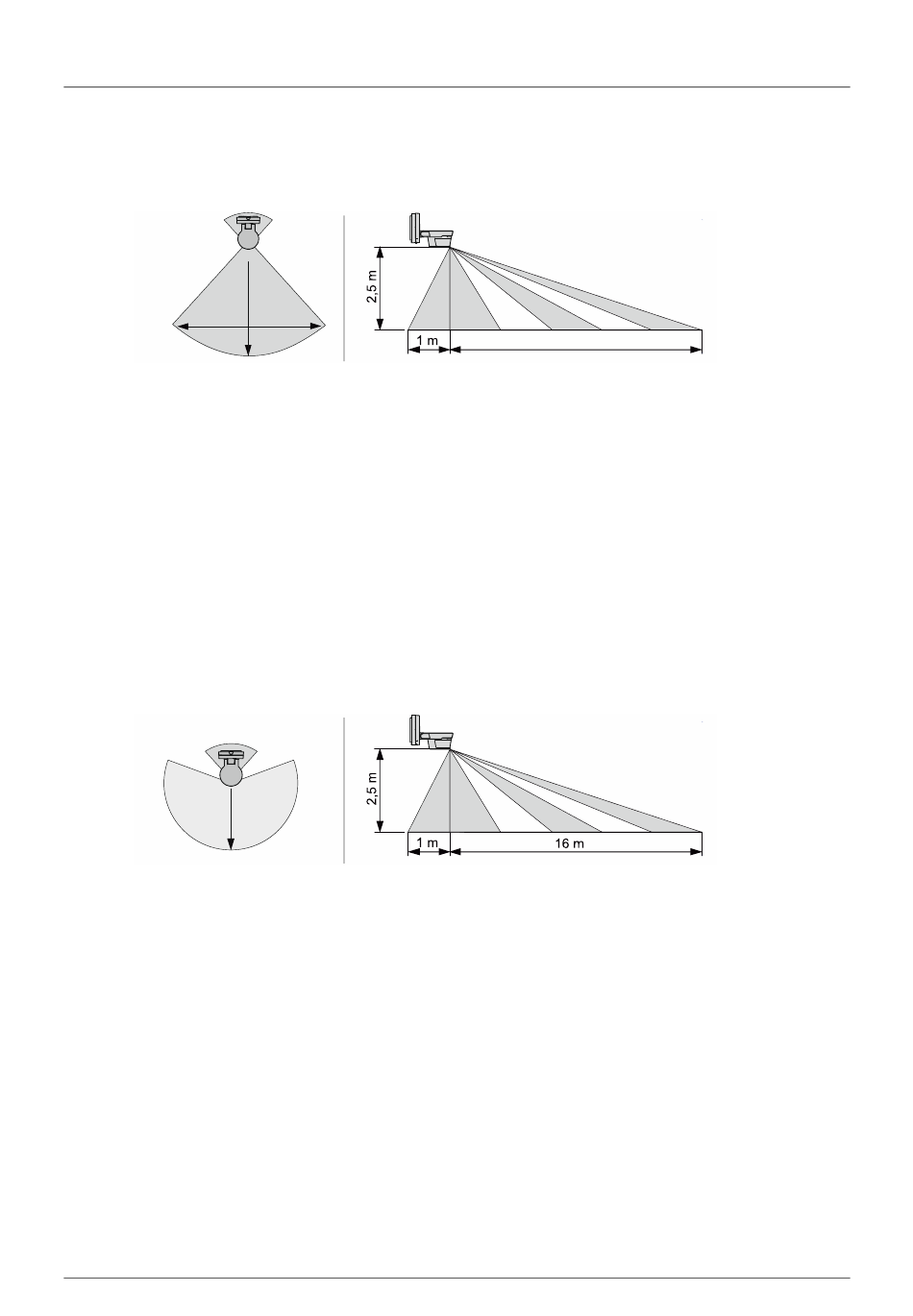

Abb. 4:
Erfassungsbereich 6851/9-xxx
Erfassungsbereich
Der Erfassungsbereich liegt bei 90°.
Die maximale Reichweite beträgt 12 m frontal und je 8 m seitlich.
Zusätzlich hat der Bewegungsmelder eine Rückfeldüberwachung von einem Meter.
Wandmontage
Bei einer Wandmontage in einer Höhe von maximal 2,5 m bietet der Bewegungsmelder eine
optimale Überwachung.
220° BT
220°
max. 16 m
Abb. 5:
Erfassungsbereich 6851/22-xxx
Erfassungsbereich
Der Erfassungsbereich liegt bei 220°.
Die maximale Reichweite beträgt 16 m im Radius.
Zusätzlich hat der Bewegungsmelder eine Rückfeldüberwachung von einem Meter.
Wandmontage
Bei einer Wandmontage in einer Höhe von maximal 2,5 m bietet der Bewegungsmelder eine
optimale Überwachung.
Produkthandbuch 2CKA000073B5789
max.
8
m
max. 1 m
2
Technische Daten
12 m
│15
