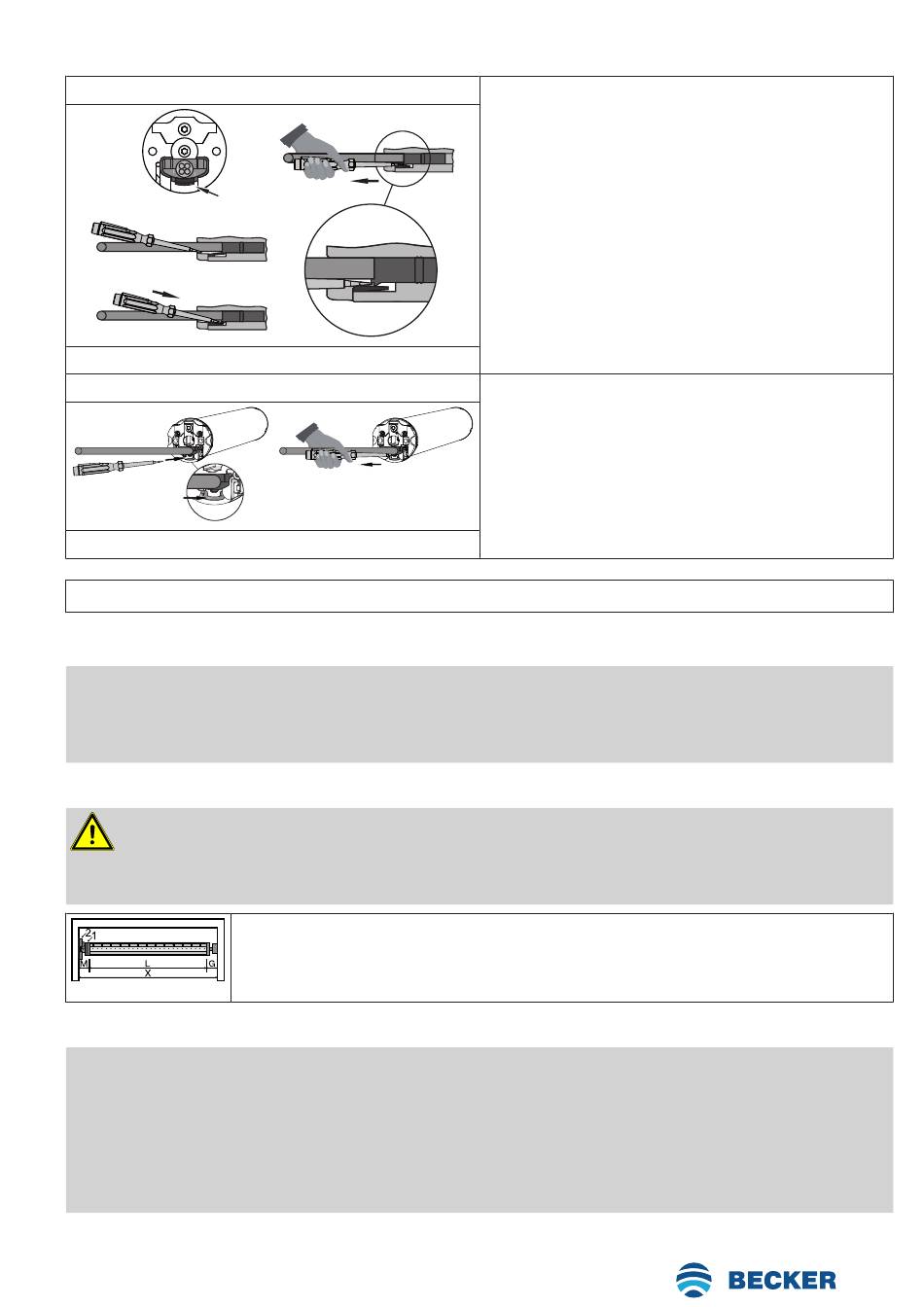

Demontage der steckbaren Anschlussleitung für Rohrantriebe
A
1.
2.
A = Rastzunge
Ø45 /Ø58
1.
A
A = Rastbügel
Montage des Antriebs
ACHTUNG
Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponen-
ten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstel-
lers verwendet werden.
Der Monteur muss sich vor der Montage von der erforderlichen Festigkeit des Mauerwerks bzw. des zu motorisierenden Systems
(Drehmoment des Antriebs plus Gewicht des Behanges) überzeugen.
VORSICHT
Elektroanschlüsse dürfen nur von einer Elektrofachkraft durchgeführt werden. Vor der
Montage ist die Stromzuleitung spannungsfrei zu schalten und zu sichern. Bitte geben Sie
die beiliegenden Anschlussinformationen dem ausführenden Elektroinstallateur.
Ermitteln Sie den seitlichen Platzbedarf (M) durch Messen von Antriebskopf (1) und Wandlager (2).
Das lichte Maß des Kastens (X) abzüglich des seitlichen Platzbedarfes (M) und Gegenlager (G) ergibt
die Länge (L) der Wickelwelle: L=X-M-G.
Je nach Kombination von Antrieb und Wandlager variiert der seitliche Platzbedarf (M).
Befestigen Sie dann Wand- und Gegenlager. Achten Sie dabei auf die rechtwinklige Ausrichtung der Wickelwelle zur Wand und
ausreichend axiales Spiel des montierten Systems.
ACHTUNG
Bei der Verwendung von starren Wellenverbinder müssen geschlossene Lagerstellen ein-
gesetzt werden. Der Rohrantrieb drückt den Panzer bei geschlossenem Rollladen nach un-
ten, um ein Untergreifen bzw. Hochschieben zu erschweren. Verwenden Sie nur ausrei-
chend stabile Panzer, beispielsweise aus Aluminium, Stahl oder Holz. Um eine Beschädi-
gung des Panzers zu vermeiden, muss der Panzer auf ganzer Höhe in Führungsschienen
laufen.
Ø35
3.
2.
Stecken Sie einen passenden Schlitz-Schraubendreher mittig
zwischen Rastnase und Rastzunge, so dass die Rastzunge die
Rastnase am Stecker freigibt.
Jetzt können Sie die Anschlussleitung zusammen mit dem
Schlitz-Schraubendreher herausziehen.
Stecken Sie einen passenden Schlitz-Schraubendreher mittig
bis Anschlag in die Aussparung des Rastbügels, so dass der
Rastbügel die Rastnase am Stecker freigibt.
Jetzt können Sie die Anschlussleitung zusammen mit dem
Schlitz-Schraubendreher herausziehen.

Montage

7 - de
