Becker R-S01 Montage- Und Betriebsanleitung Seite 9

Antriebsgröße
[mm]
Ø 35-Ø 45
Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben.
ACHTUNG
Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die
Wickelwelle fallen gelassen werden! Die Befestigung des Panzers ist nur mittels Federn
oder starre Wellenverbinder möglich. Wir empfehlen mindestens 3 Stück pro Meter Wi-
ckelwelle zu verwenden.
1 2

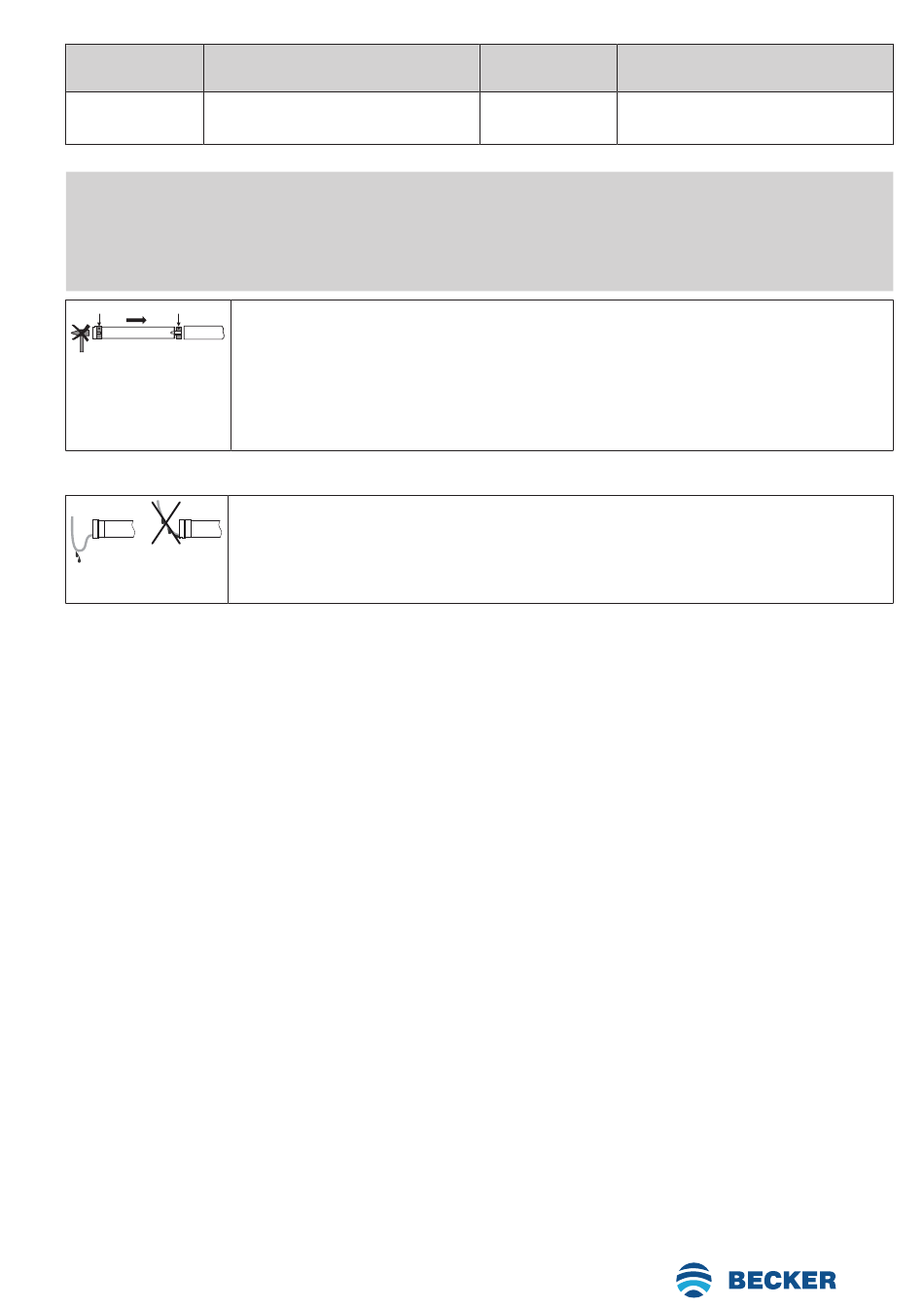

Montieren Sie den Rohrantrieb mit entsprechendem Ring (1) und Mitnehmer (2). Falls der Ring mehre-
re Nuten besitzt, wählen Sie die passgenaue Nut aus und schieben den Ring (1) auf den Laufring.
Anschließend schieben Sie den Rohrantrieb mit dem vormontierten Ring (1) und Mitnehmer (2) form-
schlüssig in die Welle ein. Achten Sie auf guten Sitz des Ringes und des Mitnehmers in der Welle.
Hängen Sie die montierte Baueinheit bestehend aus Welle, Rohrantrieb und Gegenlager in den Kasten
ein und sichern Sie den Antrieb entsprechend der Befestigungsart des Wandlagers mit Splint oder Fe-
derstecker.
Positionieren Sie die Wickelwelle so, dass der Rollladenpanzer mittels Federn befestigt werden kann oder montieren Sie die star-
ren Wellenverbinder nach Herstellerangaben.
Anschlussleitung verlegen
Verlegen und fixieren Sie die Anschlussleitung zum Rohrantrieb ansteigend. Die Anschlussleitung darf
nicht in den Wickelraum hineinragen. Die gegebenenfalls vorhandene außenliegende Antenne darf kei-
nesfalls gekürzt oder beschädigt werden und in den Wickelraum hineinragen. Decken Sie scharfe Kan-
ten ab.
Mitnehmer
Alle
Drehmoment Befestigungsschrauben
max. [Nm]
bis 50
(4 Stück)
Blechschraube
Ø 4,8 x 9,5 mm
