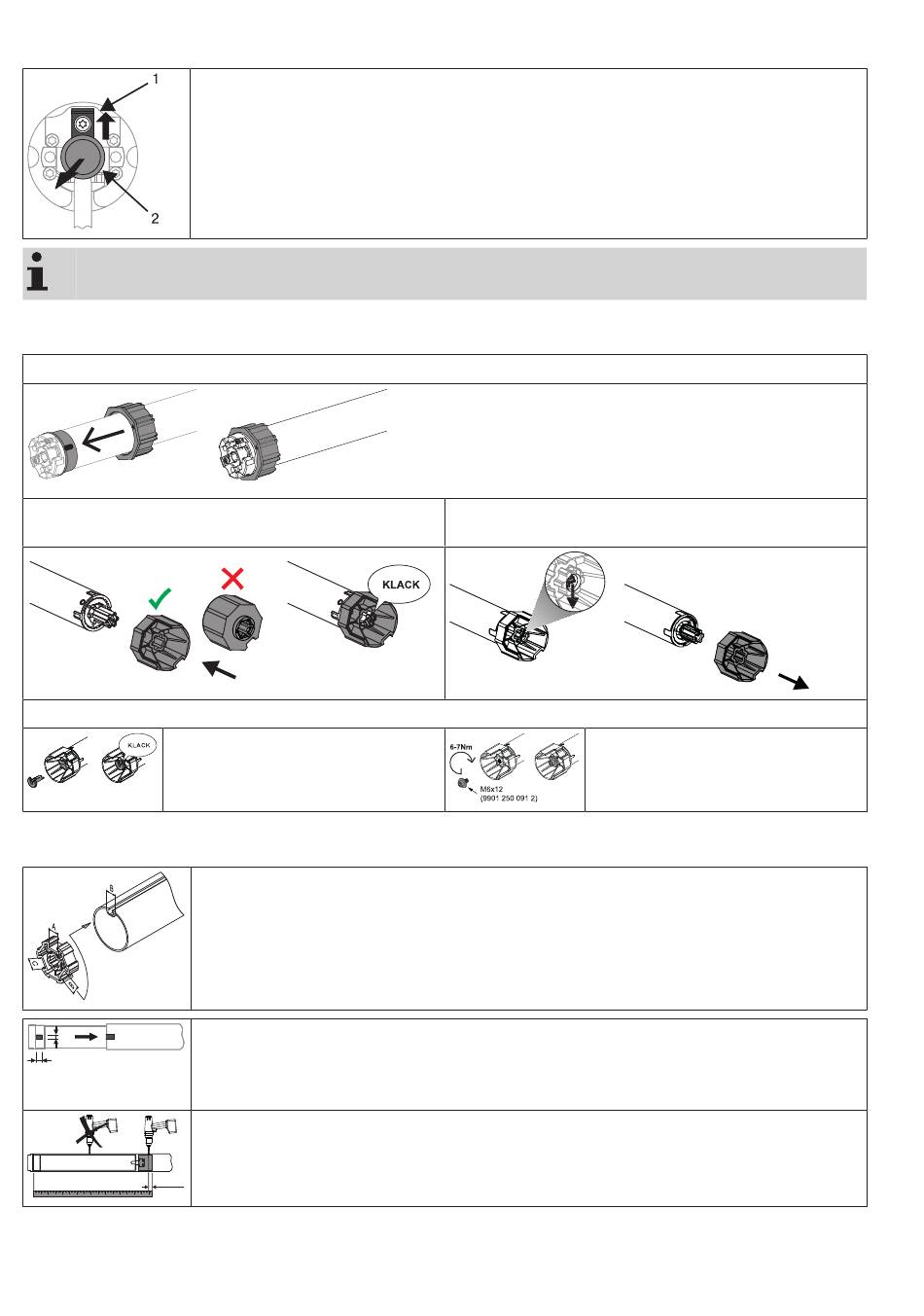

Montage und Demontage des Steckzapfens

Ø45
Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steckzapfens (2) das Si-
cherungsblech (1) nach oben schieben und den Steckzapfen (2) herausziehen.
Wenn Sie die „Hinderniserkennung" nutzen möchten, müssen Sie den „Mitnehmer für Hin-
derniserkennung" verwenden.

Montage und Demontage des Mitnehmers

Montage des Rings auf den Laufring
Montage des Mitnehmers mit Sicherung an der Abtriebs-
welle
Montage und Demontage des Mitnehmers mit Mitnehmersicherung oder Schraubverbindung
Montage und Demontage des Mitneh-
mers mit separater Mitnehmersicherung

Montage des Antriebs in der Welle

Bei Profilwellen:
Toleranzen der Nutbreiten in verschiedenen Wickelwellen lassen sich bei einigen Mitnehmern durch
Drehen des Mitnehmers in eine andere Nutausnehmung ausgleichen. Diese Nutausnehmungen haben
verschiedene Maße und ermöglichen Ihnen einen passgenauen Einbau des Antriebs.
Bei Rundwellen:
Y
Messen Sie den Nocken des Laufringes (X, Y) aus. Anschließend klinken Sie das Rohr auf der Motor-
X
seite aus, damit der Nocken des Laufringes mit in die Welle geschoben werden kann. Der Nocken des
Laufringes darf zur Welle kein Spiel haben.
Um eine sichere Übertragung des Drehmomentes bei Rundwellen sicherzustellen, empfehlen wir den
Mitnehmer mit der Welle zu verschrauben (siehe nachfolgende Tabelle).
ACHTUNG! Beim Anbohren der Wickelwelle nie im Bereich des Rohrantriebs bohren!
-10 mm
8 - de
Demontage des Mitnehmers mit Sicherung an der Ab-
triebswelle
Montage und Demontage des Mitneh-
mers mit Schraubverbindung
