Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladenanlagen bestimmt.
Dieser Rohrantriebstyp unterstützt neben der Panzeraufhängung durch Federn zusätzlich starre Wellenverbinder. Diese werden
automatisch erkannt.
Werden die Federn oder die oberste Lamelle an die Wickelwelle geschraubt oder genietet, muss in der unteren Endlage ein Punkt
eingestellt werden.
Zur Befestigung der Anschlussteile am Antrieb Ø35 mm PXX/XX sind ausschließlich die Schrauben EJOT Delta PT 40x12 WN 5454
Torx (9900 000 545 4) zu verwenden.
Die Antriebe sind für angetriebene Teile konzipiert, die im unteren Verfahrbereich mit einer Kraft von 150 N um 40 mm angehoben
werden können. Ist dies nicht der Fall sind zusätzliche sicherheitsrelevante Maßnahmen über das angetriebene Teil bzw. die An-
lage zu ergreifen.
Für Sonnenschutz-Anwendungen verwenden Sie bitte nur die dafür bestimmten Rohrantriebstypen.
Dieser Rohrantriebstyp ist für die Verwendung in Einzelanlagen (ein Antrieb pro Wickelwelle) konzipiert.
Dieser Rohrantriebstyp darf nicht im explosionsgefährdeten Bereich eingesetzt werden.
Die Anschlussleitung ist nicht zum Transportieren des Antriebs geeignet. Transportieren Sie den Antrieb daher immer am Gehäu-
serohr.
Andere Anwendungen, Einsätze und Änderungen sind aus Sicherheitsgründen zum Schutz für Benutzer und Dritte nicht zulässig,
da sie die Sicherheit der Anlage beeinträchtigen können und damit die Gefahr von Personen- und Sachschäden besteht. Eine Haf-
tung des Antriebsherstellers für hierdurch verursachte Schäden besteht in diesen Fällen nicht.
Für den Betrieb der Anlage oder Instandsetzung sind die Angaben dieser Anleitung zu beachten. Bei unsachgemäßem Handeln
haftet der Antriebshersteller nicht für dadurch verursachte Schäden.
ACHTUNG
Starre Wellenverbinder nur bei ausreichend steifen Rollladenlamellen einsetzen. Der Pan-
zer darf in geschlossener Stellung nicht über die Führungsschienen herausstehen, da
sonst die Gefahr besteht, dass das Gelenk zwischen den beiden obersten Lamellen zu
stark belastet und beschädigt wird.
Montage und Demontage der steckbaren Anschlussleitung
VORSICHT
Vor der Montage / Demontage ist die Anschlussleitung spannungsfrei zu schalten.

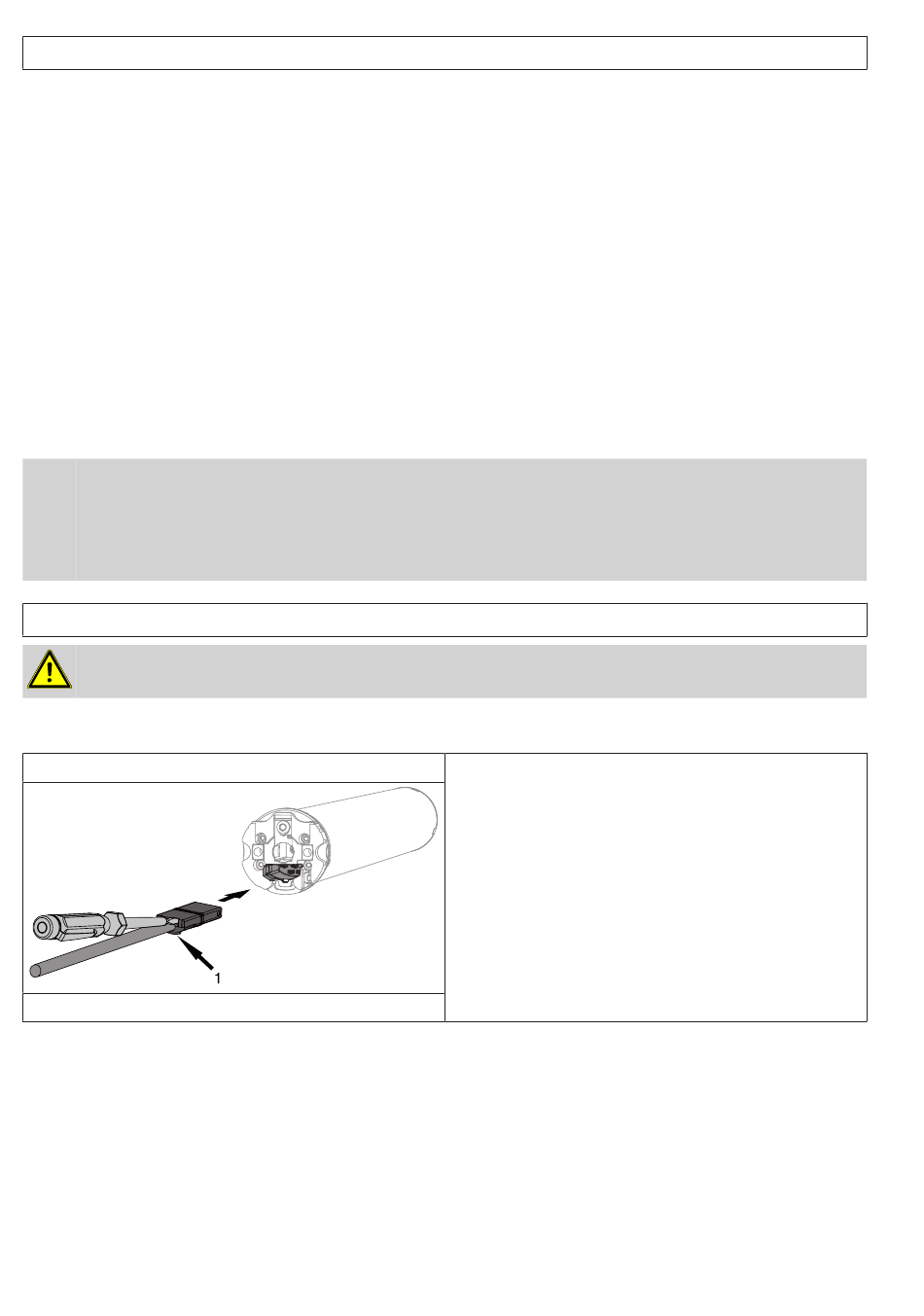

Montage der steckbaren Anschlussleitung
Ø35 / Ø45 /Ø58
1 = Rastnase
6 - de
Bestimmungsgemäße Verwendung
Stecken Sie die spannungsfreie Anschlussleitung soweit in
den Antriebskopf, bis die Rastnase des Antriebes hörbar ein-
rastet. Verwenden Sie gegebenenfalls zum Nachschieben
einen passenden Schlitz-Schraubendreher. Setzen Sie diesen
in eine der beiden dafür vorgesehenen Nuten am Stecker an.
Kontrollieren Sie die Verrastung.
