Becker R-S01 Montage- Und Betriebsanleitung
Smi-rohrantriebe fuer rolladen
Inhaltsverzeichnis
Quicklinks
P5-16...R40-17
Modell: S01
Montage- und Betriebsanleitung
de

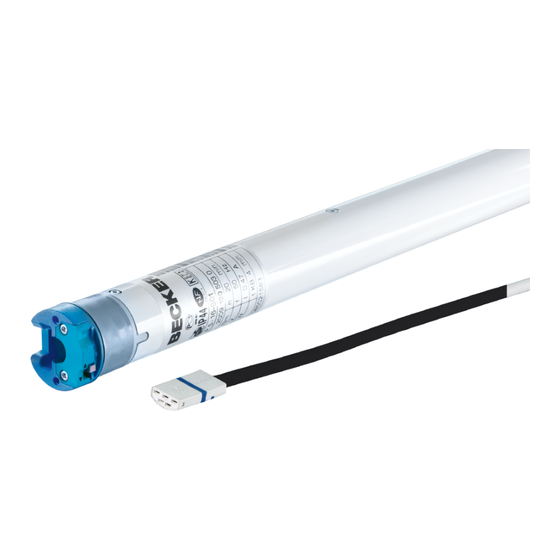

SMI-Rohrantriebe für Rollladen
Wichtige Informationen für:
• den Monteur / • die Elektrofachkraft / • den Benutzer
Bitte entsprechend weiterleiten!
Diese Originalanleitung ist vom Benutzer aufzubewahren.
2010 300 917 0c 20.06.2024
Becker-Antriebe GmbH
Friedrich-Ebert-Straße 2-4
35764 Sinn/Germany
info@becker-antriebe.com
www.becker-antriebe.com
Inhaltsverzeichnis
Verwandte Anleitungen für Becker R-S01
Inhaltszusammenfassung für Becker R-S01
- Seite 1 Montage- und Betriebsanleitung SMI-Rohrantriebe für Rollladen Wichtige Informationen für: • den Monteur / • die Elektrofachkraft / • den Benutzer Bitte entsprechend weiterleiten! Diese Originalanleitung ist vom Benutzer aufzubewahren. 2010 300 917 0c 20.06.2024 Becker-Antriebe GmbH Friedrich-Ebert-Straße 2-4 35764 Sinn/Germany info@becker-antriebe.com www.becker-antriebe.com...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines.................................. 3 Gewährleistung.................................. 3 Sicherheitshinweise ................................ 4 Hinweise für den Benutzer ............................... 4 Hinweise für die Montage und Inbetriebnahme ........................ 4 Bestimmungsgemäße Verwendung ............................ 6 Montage und Demontage der steckbaren Anschlussleitung .................... 6 Montage ..................................... 7 Einstellen der Endlagen mit dem Einstellset.......................... 10 Löschen der Endlagen mit dem Einstellset ........................... -
Seite 3: Allgemeines
Allgemeines Diese Rohrantriebe sind hochwertige Qualitätsprodukte mit folgenden Leistungsmerkmalen: • Optimiert für Rollladenanwendungen • Installation ohne Anschläge möglich (Punkt unten zu Punkt oben) • Automatisches Erkennen der unteren Endlage bei Verwendung von Federn in Verbindung mit dem „Mitnehmer für Hinderni- serkennung“... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Die folgenden Sicherheitshinweise und Warnungen dienen zur Abwendung von Gefahren sowie zur Vermeidung von Personen- und Sachschäden. Hinweise für den Benutzer Allgemeine Hinweise • Der Antrieb muss während der Reinigung, Wartung und dem Austausch von Teilen von seiner Strom- quelle getrennt werden. - Seite 5 • Antriebe mit der Anschlussleitung H05RR-F, S05RN-F oder 05RN-F dürfen im Freien und im Innenbe- reich verwendet werden. • Zur Kopplung des Antriebs mit dem angetriebenen Teil, dürfen ausschließlich Komponenten aus dem aktuellen Produktkatalog für das mechanische Zubehör des Antriebsherstellers verwendet werden. Diese müssen nach Herstellerangaben montiert werden.
-
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Der Rohrantriebstyp in der vorliegenden Anleitung ist ausschließlich für den Betrieb von Rollladenanlagen bestimmt. Dieser Rohrantriebstyp unterstützt neben der Panzeraufhängung durch Federn zusätzlich starre Wellenverbinder. Diese werden automatisch erkannt. Werden die Federn oder die oberste Lamelle an die Wickelwelle geschraubt oder genietet, muss in der unteren Endlage ein Punkt eingestellt werden. -
Seite 7: Montage
Demontage der steckbaren Anschlussleitung für Rohrantriebe Stecken Sie einen passenden Schlitz-Schraubendreher mittig Ø35 zwischen Rastnase und Rastzunge, so dass die Rastzunge die Rastnase am Stecker freigibt. Jetzt können Sie die Anschlussleitung zusammen mit dem Schlitz-Schraubendreher herausziehen. A = Rastzunge Ø45 /Ø58 Stecken Sie einen passenden Schlitz-Schraubendreher mittig bis Anschlag in die Aussparung des Rastbügels, so dass der Rastbügel die Rastnase am Stecker freigibt. -
Seite 8: Montage Und Demontage Des Steckzapfens
Montage und Demontage des Steckzapfens Ø45 Der Steckzapfen (2) rastet beim Einschieben automatisch ein. Zum Lösen des Steckzapfens (2) das Si- cherungsblech (1) nach oben schieben und den Steckzapfen (2) herausziehen. Wenn Sie die „Hinderniserkennung“ nutzen möchten, müssen Sie den „Mitnehmer für Hin- derniserkennung“... - Seite 9 Antriebsgröße Mitnehmer Drehmoment Befestigungsschrauben [mm] max. [Nm] (4 Stück) Ø 35-Ø 45 Alle bis 50 Blechschraube Ø 4,8 x 9,5 mm Wir empfehlen, auch das Gegenlager mit der Wickelwelle zu verschrauben. ACHTUNG Der Rohrantrieb darf beim Einschieben in die Welle nicht eingeschlagen und nicht in die Wickelwelle fallen gelassen werden! Die Befestigung des Panzers ist nur mittels Federn oder starre Wellenverbinder möglich.
-
Seite 10: Einstellen Der Endlagen Mit Dem Einstellset
Einstellen der Endlagen mit dem Einstellset Auf- / Einfahrtaste Programmiertaste Ab- / Ausfahrtaste grün/gelb grün/gelb blau blau braun braun schwarz schwarz grau grau 1 = Drehrichtungsschalter Verbinden Sie die Anschlusslitzen des Rohrantriebes farbengleich mit denen des Einstellsets (Art.-Nr. 4935 200 034 0) und schal- ten Sie die Netzspannung ein. - Seite 11 Intelligentes Installationsmanagement Abschluss der Installation nach der automatischen Endlageneinstellung „Anschlag“ Beim ersten Mal anfahren der Endlage „Anschlag“ wird diese Position als Endlage vorgemerkt. Nachdem die Endlage 3x hinterein- ander an dieser Position einwandfrei erkannt wurde, wird diese endgültig abgespeichert. Dies erfolgt normalerweise im Regelbe- trieb.
- Seite 12 Punkt oben zu Punkt unten Bei dieser Endlageneinstellung erfolgt kein Behanglängenausgleich. Fahren Sie die gewünschte obere Endlage an. Drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻ Der Rohrantrieb quittiert. Anschließend fahren Sie die gewünschte untere Endlage an. Jetzt drücken Sie die Programmiertaste des Einstellsets für 3 Sekunden. ▻...
-
Seite 13: Löschen Der Endlagen Mit Dem Einstellset
Löschen der Endlagen mit dem Einstellset Verbinden Sie die Anschlusslitzen des Rohrantriebs farbengleich mit denen des Einstell- sets und schalten Sie die Netzspannung ein. Bitte lassen Sie 1s Pause nach dem letzten Fahrbefehl, bevor Sie mit der Löschsequenz beginnen. Lassen Sie zwischen den einzelnen Schritten der Löschsequenz ebenfalls 1s Pause. -
Seite 14: Zusatzfunktion Festfrierschutz Oben
Beide Endlagen löschen Eventuell eingestellte Zusatzfunktionen werden mit gelöscht oder in den Auslieferungszu- stand zurückgesetzt. Fahren Sie den Behang zwischen die Endlagen. Drücken Sie die Programmiertaste und halten Sie diese gedrückt. Zusätzlich drücken Sie die Fahrtaste nach unten und halten diese gedrückt. Jetzt lassen Sie die Programmiertaste los und halten die Fahrtaste weiterhin ge- drückt. -
Seite 15: Hinderniserkennung
Hinderniserkennung VORSICHT Die Hinderniserkennung ist nur in Verbindung mit dem „Mitnehmer für Hinderniserken- nung“ aktiv. Bitte beachten Sie darüber hinaus, dass der Antrieb bis zum Bund des Laufrings in die Wel- le eingeschoben sein muss. Die Verwendung der Hinderniserkennung des Antriebs als Personenschutz ist nicht zuläs- sig. -
Seite 16: Hinweise Für Die Elektrofachkraft
Hinweise für die Elektrofachkraft Die Rohrantriebe mit elektronischer Endabschaltung können parallel geschaltet werden. Dabei muss die maximale Schaltkontakt- belastung der Schalteinrichtung (Zeitschaltuhr, Relaissteuerung, Schalter, etc.) beachtet werden. Verwenden Sie zur Ansteuerung der Antriebe mit elektronischer Endabschaltung nur Schaltelemente (Schaltuhren), die das N-Potential nicht über den Antrieb be- ziehen. -
Seite 17: Technische Daten Ø35
Technische Daten Ø35 Rohrantrieb P5-16 P9-16 Modell C PRO+ SMI Nennmoment [Nm] Abtriebsdrehzahl [min Endschalterbereich 64 Umdrehungen Anschlussspannung 230 V AC / 50 Hz Anschlussleistung [W] Nennstromaufnahme [A] 0,36 0,47 Betriebsart S2 4 Min. Schutzart IP 44 Kl. Rohrinnen-Ø [mm] Emissionsschalldruckpegel [dB(A)] ≤... -
Seite 18: Was Tun Wenn
Was tun wenn...? Problem Abhilfe Rollladenpanzer wird schief bzw. nicht hochgezogen. Anlage instand setzen; anschl. Endlagen neu programmieren. Rohrantrieb überfährt die Endlage bzw. erreicht die eingestellte Elektroinstallation instand setzen, Endlagen neu programmie- Endlage nicht. ren. Elektroinstallation prüfen, externe Verbraucher entfernen, End- lagen neu programmieren. -
Seite 19: Anschlussbeispiel
Der Tasterbetrieb wird durch Wegschalten und Zuschalten der Versorgungsspannung akti- viert. Der Antrieb wechselt dauerhaft in den SMI-Betrieb sobald auf den Leitungen I+ und I- die SMI-Busspannung erkannt wird. Technische Informationen sowie die KNX-Produktdatenbank erhalten Sie auf unserer Homepage: www.becker-antriebe.com 19 - de... -
Seite 20: Zuordnungstabelle Für Die Smi-Rohrantriebe
Endlagen programmiert des Antriebes (evtl. Seriennummer- Aufkleber einkleben) Herstellercode: 2 = Becker-Antriebe GmbH Projekt / Kunde Raum Unterschrift Unterschrift Projektverantwortlicher / Bauträger ausführender Fachbetrieb Für die elektronische Verarbeitung steht Ihnen diese Zuordnungstabelle auf unserer Homepage: www.becker-antriebe.com eben- falls zur Verfügung. 20 - de... -
Seite 21: Konformitätserklärung
Konformitätserklärung 21 - de...
