English
4. Switch and Jumper Settings
4.1 Switch Settings

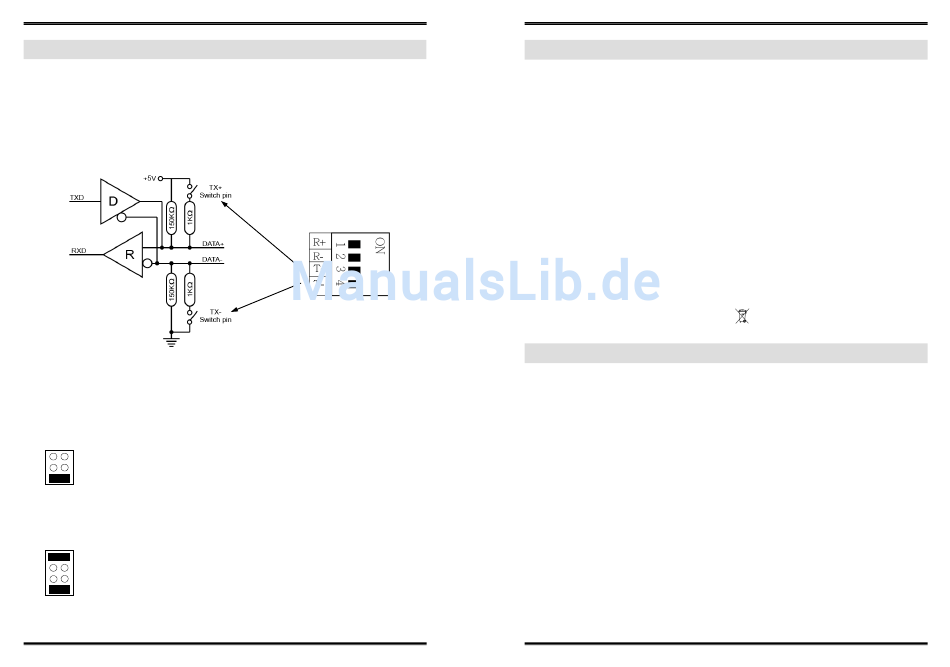

Terminator Switch (SW3)
Terminator for RS-485 2-wire mode:
4.2 Jumper Settings
JP1:
RI
= The pin 9 is connected with RI (Ring Indicator) signal.
(Factory Setting)
5
= At pin 9 is now a voltage of +5V DC.
12
= At pin 9 is now a voltage of +12V DC.
12
5
There are 4 jumper JP1 on the board, so you can make the settings
RI
individually for all serial ports. The voltage adjustment can be made with
the jumper JP7. But this should not be adjusted for standard applicati-
ons.
JP7:
If you have the jumper JP1 set to 5 or 12, you can adjust the voltage with
the jumper JP7. There are 4 different power sources.
I5V
(Attention! Connector J3 must be connected to the power supply!)
X5V
X12V
I5V
= 5Volt from Mainboard (Factory Setting)
I12V
X5V
= 5Volt from PC Power Supply
X12V
= 12Volt from PC Power Supply
I12V
= 12Volt from Mainboard (Factory Setting)
EX-42374
14
EX-42374
1. Beschreibung
Die EX-42374 ist eine PCI serielle RS-232/422/485 Karte mit 4 seriellen FIFO 16C95x
Ports, für den Anschluss von High-Speed seriellen Peripherie Geräten (z.B. Terminal,
Modem, Plotter usw.). Der serielle PCI Bus unterstützt dabei optimal die Leistung des
schnellen SystemBase Chipset mit 256byte FIFO Cache. Die EX-42374 gewährleistet
so eine sichere Datenübertragung und exzellente Performance von bis zu 921KBaud/s
für jedes angeschlossene Gerät! Sie unterstützt den 32-Bit PCI & PCI-X Bus mit 5 Volt
und 12 Volt. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen,
da die Einstellungen der Karte vom System (BIOS) und beim installieren des Betriebs-
systems automatisch vorgenommen werden. Die Ausgänge können einheitlich als RS-
232, RS-422, RS-485 mit 2 Draht oder RS-485 mit 4 Draht konfiguriert werden. Es wird
zusätzlich für den Einbau in schmale Computergehäuse ein 8 cm Low Profile Slot Bügel
mitgeliefert.
Merkmale:
•
Kompatibel zu PCI und PCI-X Bus
•
Bis 921.6 Kbps Baud Rate
•
Unterstützt wird RS-232, RS-422, 2 Draht RS-485 und 4 Draht RS-485
•
Unterstützt Windows 98/ ME/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
•
Zertifiziert für CE CE CE CE / FCC / RoHS / WEEE
/ FCC / RoHS / WEEE
/ FCC / RoHS / WEEE
/ FCC / RoHS / WEEE
2. Lieferumfang
Bevor Sie die EX-42374 in Ihren PC installieren, überprüfen Sie bitte zuerst den Inhalt
der Lieferung:
•
EX-42374
•
Treiber CD
•
Bedienungsanleitung
•
Octopus Kabel
•
Low Profile Bügel
Deutsch
DE97424562
DE97424562
DE97424562
DE97424562
3
