English
1. Description
The EX-42374 is a plug & play high-speed serial RS-232/422/485 expansion card for
the PCI Bus. The EX-42374 provides four 9 pin high speed RS-232/422/485 serial
ports. It uses data transfer rates up to 921Kbaud/s. The EX-42374 design utilizes the
SystemBase chipset with 256-byte buffer, which incorporates the latest in high speed
interface technology. In combination with the fast PCI bus it provides a secure and very
high data transfer on each port. It supports 32-bit PCI & PCI-X bus with 5 Volt and 12
Volt. It is not possible to change the address or IRQ settings manually, they will be ob-
tained automatically by the system BIOS and operating system. The serial ports can be
configured as RS-232, RS-422, RS-485 2-wire or RS-485 4-wire. There is additionally a
8 cm low profile slot bracket for installation in small computer housing.
Features:
•
Compatible for PCI and PCI-X bus
•
Up to 921.6 Kbps Baud Rate
•
Support RS-232, RS-422, RS-485 2-wire and RS-485 4-wire
•
Support Windows 98/ ME/ 2000/ XP/ Vista/ 7/ 8/ Server 200x/ Linux
•
Certificate for CE CE CE CE / FCC / RoHS / WEEE
/ FCC / RoHS / WEEE
/ FCC / RoHS / WEEE
/ FCC / RoHS / WEEE
2. Extent of Delivery
Before you install the EX-42374 in your PC, you should first check the contents of the
delivery:
•
EX-42374
•
Driver CD
•
Manual
•
Octopus Cable
•
Low Profile Bracket
EX-42374
DE97424562
DE97424562
DE97424562
DE97424562
10
EX-42374
4. Switch und Jumper Einstellungen
4.1 Switch Einstellungen

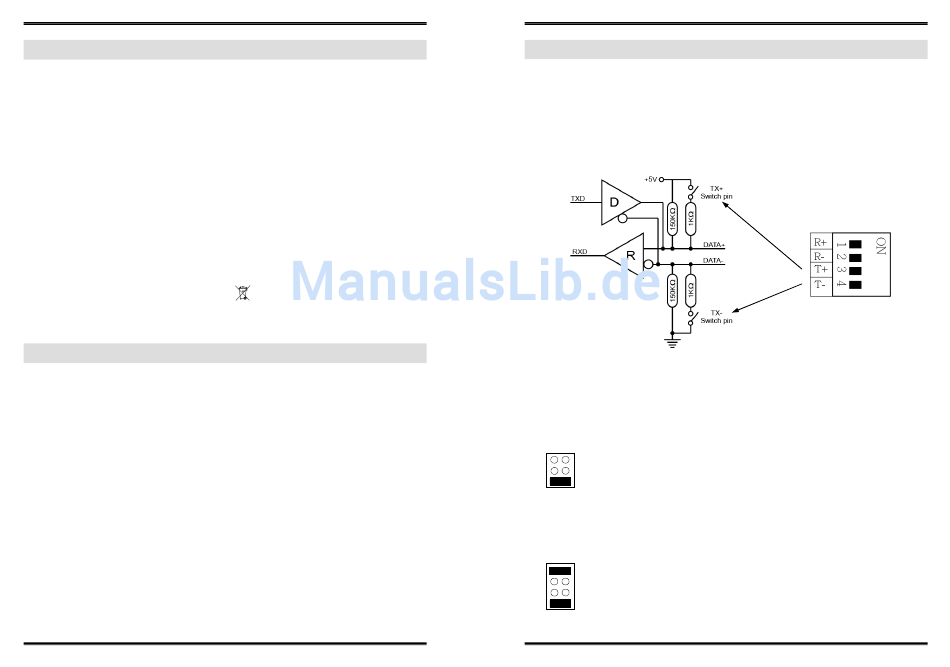

Terminator Switch (SW3)
Terminator für RS-485 2-Draht Mode:
4.2 Jumper Einstellungen
JP1:
RI
= Am Pin 9 liegt das Standard Signal RI (Ring Indicator) an.
(Werkseinstellung)
5
= Am Pin 9 liegt jetzt eine Spannung von +5V DC an.
12
= Am Pin 9 liegt jetzt eine Spannung von +12V DC an.
12
5
Es gibt den Jumper JP1 vier mal auf der Platine, sodass Sie für alle
RI
seriellen Ports die Einstellung individuell vornehmen können. Die
Einstellung der Spannung nehmen Sie mit JP7 vor. Dieser sollte aber
bei Standard Anwendungen nicht verstellt werden.
JP7:
Wenn Sie den Jumper JP1 auf 5 oder 12 gesetzt haben, können Sie mit
dem Jumper JP7 den Spannungswert einstellen. Es gibt 4 verschiedene
Spannungsquellen.
I5V
(Achtung! Anschluss J3 muss mit dem PC-Netzteil verbunden werden!)
X5V
X12V
I5V
= 5Volt vom Mainboard (Werkseinstellung)
I12V
X5V
= 5Volt vom PC-Netzteil
X12V
= 12Volt vom PC-Netzteil
I12V
= 12Volt vom Mainboard (Werkseinstellung)
Deutsch
7
