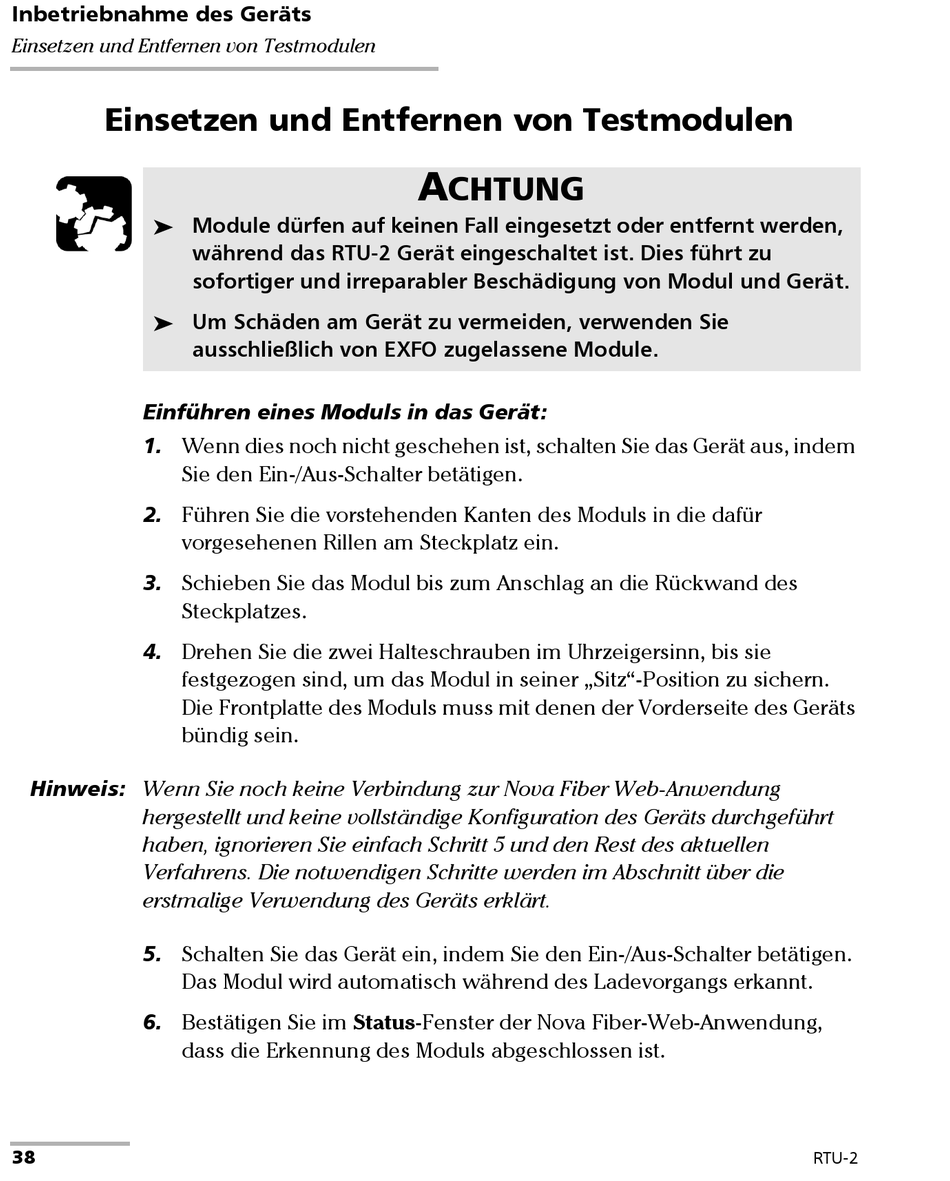

Einsetzen Und Entfernen Von Testmodulen - Exfo Rtu-2 Benutzerhandbuch

Inbetriebnahme des Geräts

Einsetzen und Entfernen von Testmodulen

Einsetzen und Entfernen von Testmodulen


Einführen eines Moduls in das Gerät:
1. Wenn dies noch nicht geschehen ist, schalten Sie das Gerät aus, indem
Sie den Ein-/Aus-Schalter betätigen.
2. Führen Sie die vorstehenden Kanten des Moduls in die dafür
vorgesehenen Rillen am Steckplatz ein.
3. Schieben Sie das Modul bis zum Anschlag an die Rückwand des
Steckplatzes.
4. Drehen Sie die zwei Halteschrauben im Uhrzeigersinn, bis sie
festgezogen sind, um das Modul in seiner „Sitz"-Position zu sichern.
Die Frontplatte des Moduls muss mit denen der Vorderseite des Geräts
bündig sein.
Hinweis: Wenn Sie noch keine Verbindung zur Nova Fiber Web-Anwendung
hergestellt und keine vollständige Konfiguration des Geräts durchgeführt
haben, ignorieren Sie einfach Schritt 5 und den Rest des aktuellen
Verfahrens. Die notwendigen Schritte werden im Abschnitt über die
erstmalige Verwendung des Geräts erklärt.
5. Schalten Sie das Gerät ein, indem Sie den Ein-/Aus-Schalter betätigen.
Das Modul wird automatisch während des Ladevorgangs erkannt.
6. Bestätigen Sie im Status-Fenster der Nova Fiber-Web-Anwendung,
dass die Erkennung des Moduls abgeschlossen ist.
38
Module dürfen auf keinen Fall eingesetzt oder entfernt werden,
während das RTU-2 Gerät eingeschaltet ist. Dies führt zu
sofortiger und irreparabler Beschädigung von Modul und Gerät.
Um Schäden am Gerät zu vermeiden, verwenden Sie
ausschließlich von EXFO zugelassene Module.
A
CHTUNG
RTU-2
