EXFO RTU-2 Benutzerhandbuch Seite 28

Inbetriebnahme des Geräts
Installation des optionalen Zugangsfelds (Anschlussfeld)
4c. Wiederholen Sie die Schritte 3b und 3c mit der anderen Halterung
5. Befestigen Sie das Zugangsfeld wie folgt:

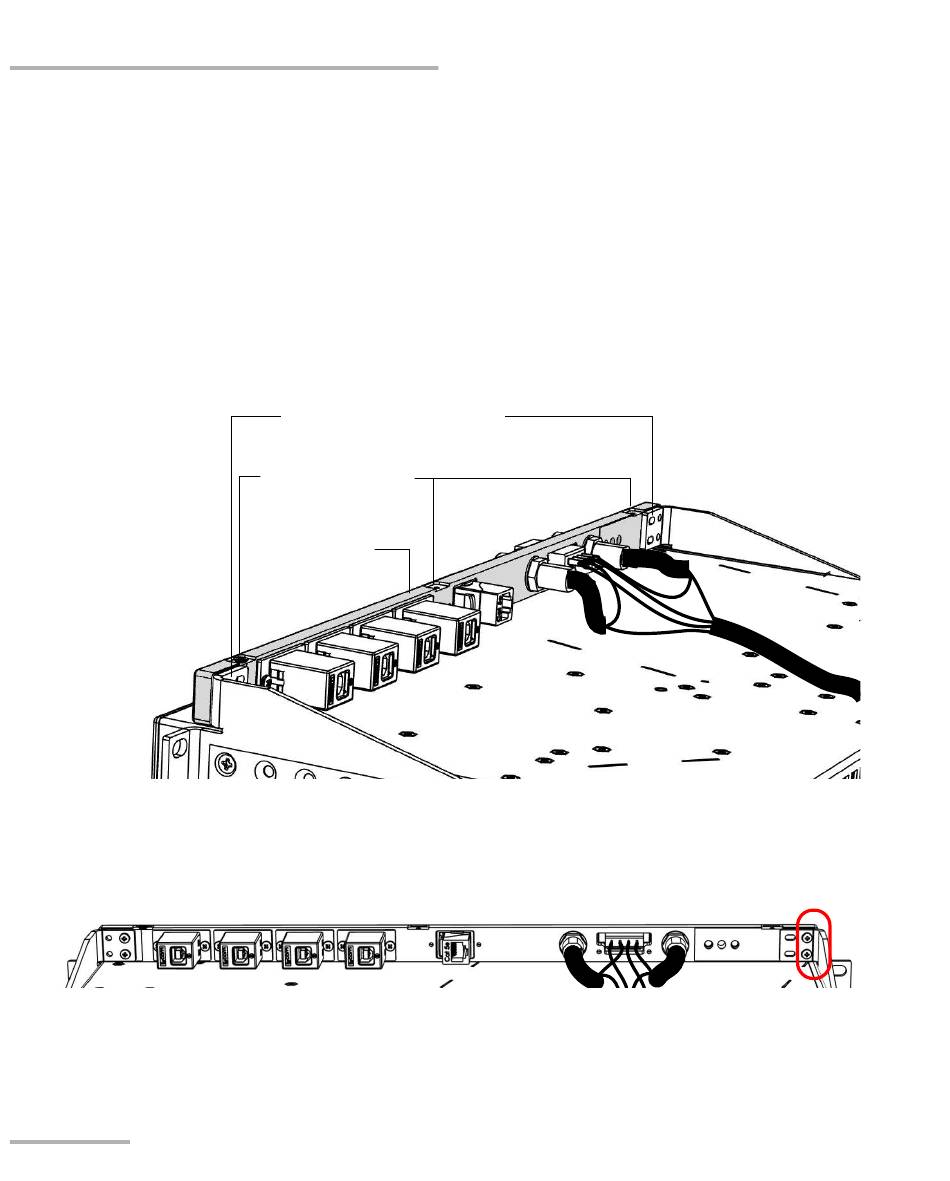

5a. Platzieren Sie das Zugangsfeld (unten grau dargestellt) auf dem
5b. Befestigen Sie das Zugangsfeld mit zwei M3 x 8
20
und stellen Sie sicher, dass Sie die Halterung in genau der
gleichen Position platzieren (Anordnung der Löcher an der
Halterung und am Gehäuse des Geräts).
RTU-2, sodass die Schraubenlöcher für die Abdeckung sichtbar
sind. Achten Sie darauf, dass das Zugangsfeld vor den
Montagehalterungsstützen positioniert ist.
Montagehalterungsstützen
Schraubenlöcher
für die Abdeckung
Zugangsfeld
Linsenkopfschrauben (#1054071) an den runden
Schraubenlöchern der ersten Halterungsstütze.
RTU-2
