Inbetriebnahme des Geräts

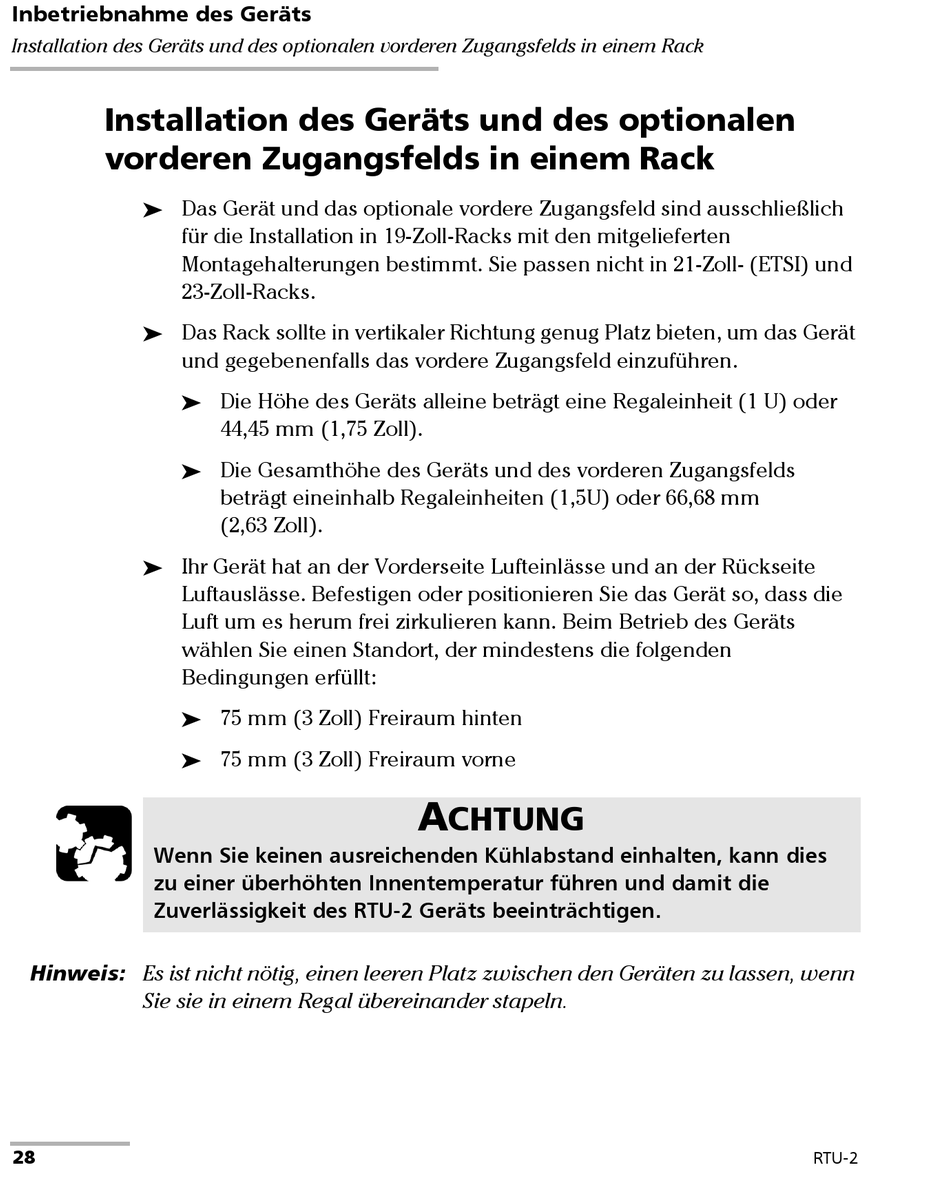

Installation des Geräts und des optionalen vorderen Zugangsfelds in einem Rack
Installation des Geräts und des optionalen
vorderen Zugangsfelds in einem Rack
Das Gerät und das optionale vordere Zugangsfeld sind ausschließlich

für die Installation in 19-Zoll-Racks mit den mitgelieferten
Montagehalterungen bestimmt. Sie passen nicht in 21-Zoll- (ETSI) und
23-Zoll-Racks.
Das Rack sollte in vertikaler Richtung genug Platz bieten, um das Gerät

und gegebenenfalls das vordere Zugangsfeld einzuführen.


Ihr Gerät hat an der Vorderseite Lufteinlässe und an der Rückseite

Luftauslässe. Befestigen oder positionieren Sie das Gerät so, dass die
Luft um es herum frei zirkulieren kann. Beim Betrieb des Geräts
wählen Sie einen Standort, der mindestens die folgenden
Bedingungen erfüllt:


Wenn Sie keinen ausreichenden Kühlabstand einhalten, kann dies
zu einer überhöhten Innentemperatur führen und damit die
Zuverlässigkeit des RTU-2 Geräts beeinträchtigen.
Hinweis: Es ist nicht nötig, einen leeren Platz zwischen den Geräten zu lassen, wenn
Sie sie in einem Regal übereinander stapeln.
28
Die Höhe des Geräts alleine beträgt eine Regaleinheit (1 U) oder
44,45 mm (1,75 Zoll).
Die Gesamthöhe des Geräts und des vorderen Zugangsfelds
beträgt eineinhalb Regaleinheiten (1,5U) oder 66,68 mm
(2,63 Zoll).
75 mm (3 Zoll) Freiraum hinten
75 mm (3 Zoll) Freiraum vorne
A
CHTUNG
RTU-2
