Inbetriebnahme des Geräts
Anschließen eines Überwachungsgeräts an die Trockenkontaktrelais

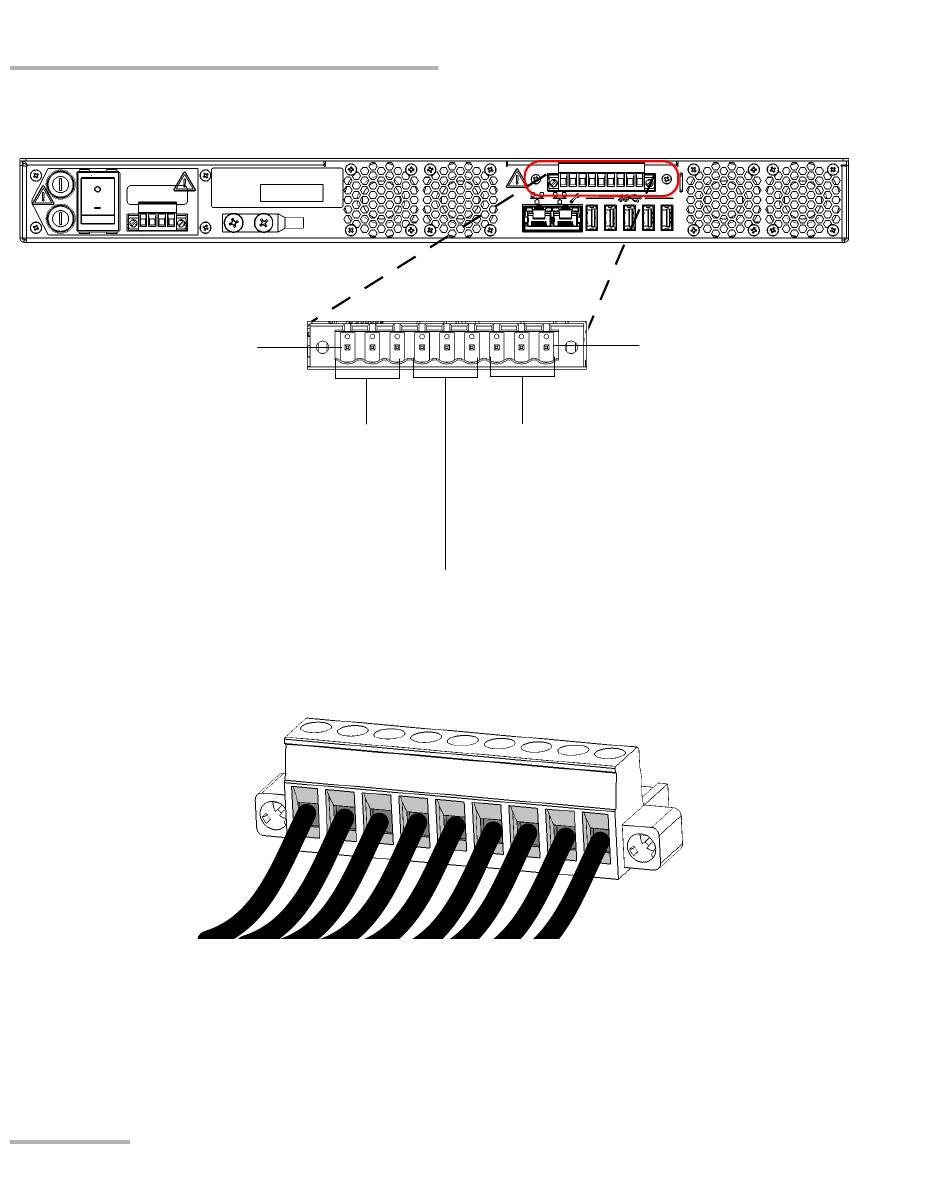

5. Verbinden Sie die Drähte wie in der nachstehenden Abbildung gezeigt.
Pin 1 – NO = Normal offen
Pin 2 – C = Schaltausgang
Pin 3 – NC = Normal geschlossen
6. Ziehen Sie die Schrauben an der Oberseite der Klemmleiste fest, um
die Drähte zu fixieren.
36
Pin 1
Stromrelais
Systemrelais
Pin 4 – NO = Normal offen
Pin 5 – C = Schaltausgang
Pin 6 – NC = Normal geschlossen
Pin 9
Anwendungsrelais
Pin 7 – NO = Normal offen
Pin 8 – C = Schaltausgang
Pin 9 – NC = Normal geschlossen
RTU-2
