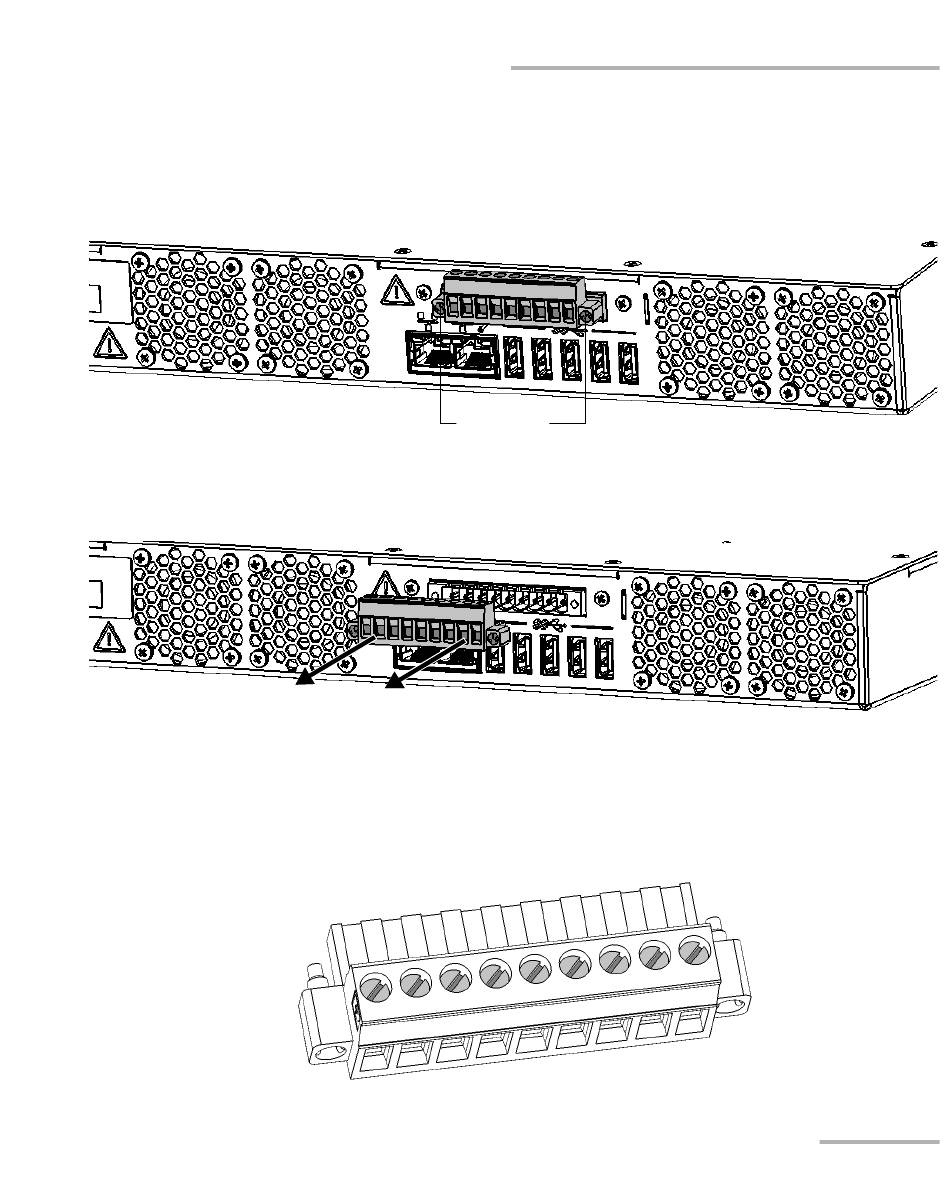

So schließen Sie ein Überwachungsgerät an die
Trockenkontaktrelais an:
1. Lösen Sie die beiden Schrauben, mit denen die
Trockenkontaktrelais-Klemmleiste befestigt ist.
2. Wenn die Klemmleiste lose ist, ziehen Sie sie vorsichtig zu sich heran,
um sie zu entfernen und die Pins freizulegen.
3. Klemmen Sie die einzelnen Stromkabel mit einer Klemme
(Aderendhülse) fest oder verzinnen Sie sie.
4. Lösen Sie die Schrauben (grau dargestellt), die sich an der Oberseite
der Klemmleiste befinden.
RTU-2
Anschließen eines Überwachungsgeräts an die Trockenkontaktrelais
Schrauben
