Um Ihr Gerät zu erden:
1. Entfernen Sie die beiden Kreuzschlitzschrauben und den
Erdungsanschluss von der Rückwand Ihres Geräts oder gegebenenfalls
von der Vorderseite des optionalen Zugangsfelds.

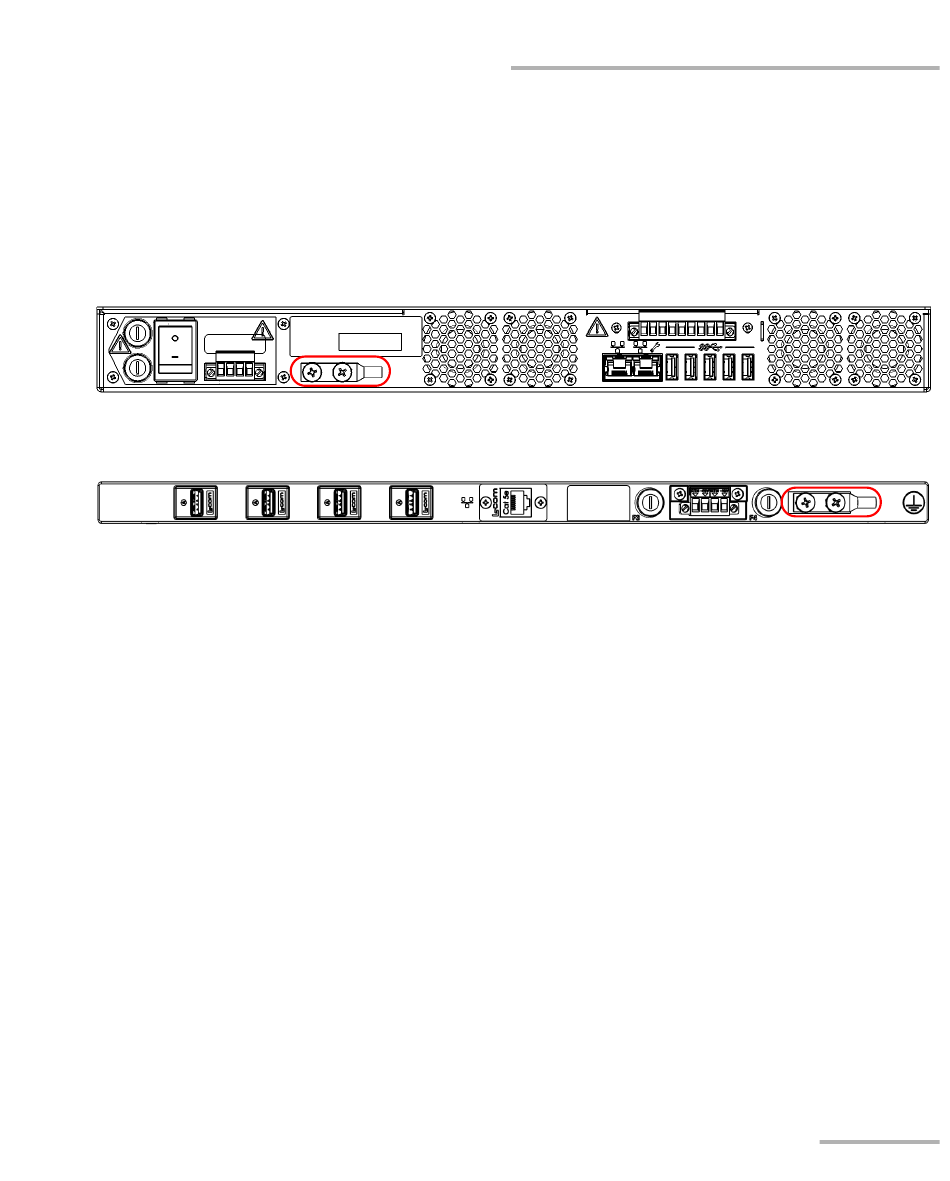

Hinteres Anschlussfeld – RTU-2
Frontansicht – Optionales Zugangsfeld
2. Bereiten Sie das Erdungskabel (#14 AWG, grün) vor und befestigen Sie
eines der Enden mit einer Crimpzange am Erdungsanschluss des
Geräts.
3. Verwenden Sie zwei Kreuzschlitzschrauben, um den
Erdungsanschluss und das Kabel mit dem rückseitigen Anschlussfeld
des Geräts zu verbinden.
4. Erden Sie das andere Ende des Kabels gemäß Ihrer lokalen Regelung.
Ihr Gerät ist jetzt ordnungsgemäß geerdet.
