Anschließen Eines Überwachungsgeräts An Die Trockenkontaktrelais - Exfo Rtu-2 Benutzerhandbuch

Inbetriebnahme des Geräts

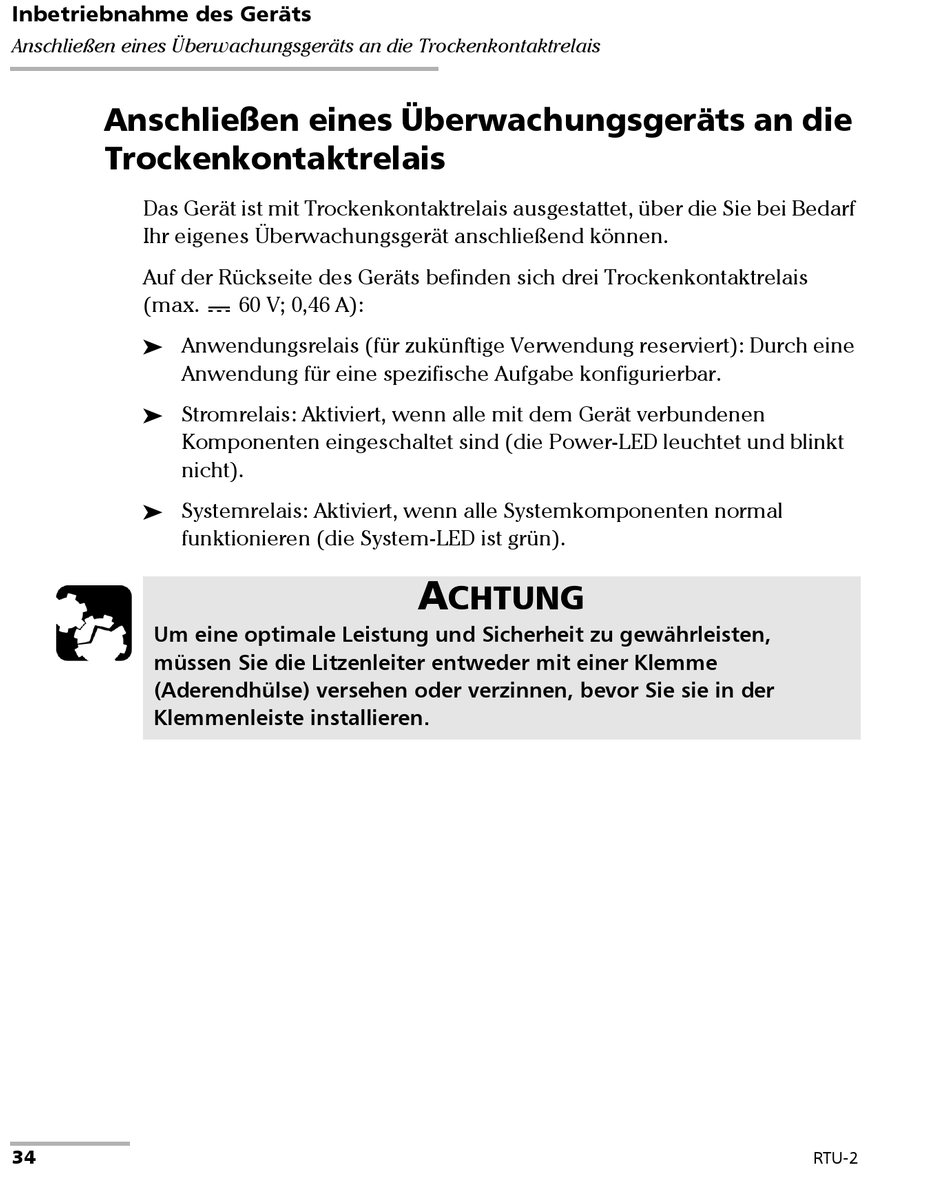

Anschließen eines Überwachungsgeräts an die Trockenkontaktrelais
Anschließen eines Überwachungsgeräts an die
Trockenkontaktrelais
Das Gerät ist mit Trockenkontaktrelais ausgestattet, über die Sie bei Bedarf
Ihr eigenes Überwachungsgerät anschließend können.
Auf der Rückseite des Geräts befinden sich drei Trockenkontaktrelais
(max.
Anwendungsrelais (für zukünftige Verwendung reserviert): Durch eine

Anwendung für eine spezifische Aufgabe konfigurierbar.
Stromrelais: Aktiviert, wenn alle mit dem Gerät verbundenen

Komponenten eingeschaltet sind (die Power-LED leuchtet und blinkt
nicht).
Systemrelais: Aktiviert, wenn alle Systemkomponenten normal

funktionieren (die System-LED ist grün).
Um eine optimale Leistung und Sicherheit zu gewährleisten,
müssen Sie die Litzenleiter entweder mit einer Klemme
(Aderendhülse) versehen oder verzinnen, bevor Sie sie in der
Klemmenleiste installieren.
34
60 V; 0,46 A):
A
CHTUNG
RTU-2
