So bauen Sie das optionale Zugangsfeld ein:
1. Stellen Sie sicher, dass das RTU-2 Gerät ausgeschaltet ist.
Sie sollten alle Module aus dem RTU-2 entfernen, bevor Sie das
Zugangsfeld installieren. Andernfalls könnten sie beschädigt
werden oder ihre Kalibrierung könnte beeinträchtigt werden.
2. Stellen Sie sicher, dass keine USB- oder elektrischen Kabel mit dem
RTU-2 verbunden sind.
3. Positionieren Sie das RTU-2 so, dass das obere Feld auf einer ebenen
Fläche aufliegt, zum Beispiel einem Tisch.

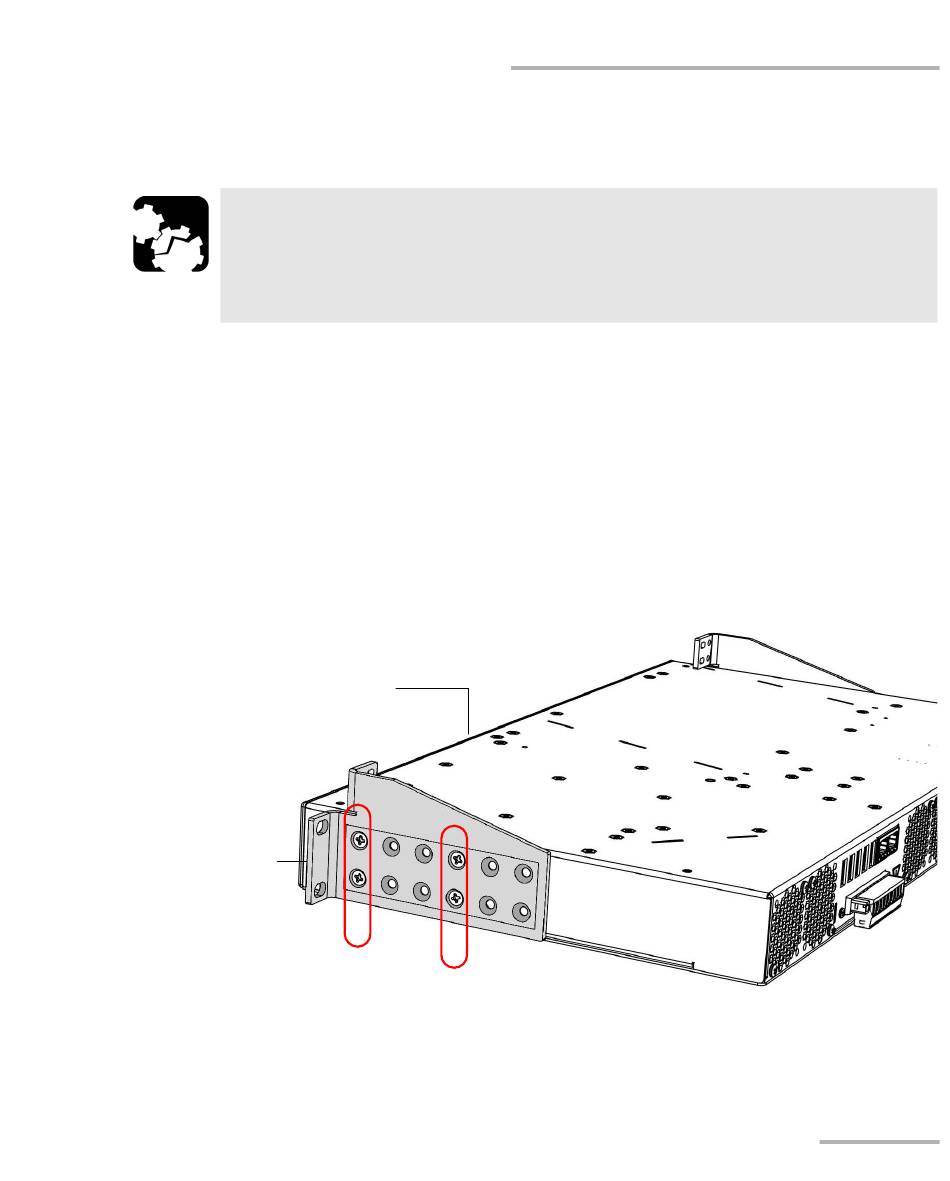

4. Bringen Sie die Montagehalterungen wie folgt an:
4a. Richten Sie die Löcher der ersten Halterung mit den Löchern des
Montageflansch
18 mm vom
vorderen Feld
entfernt
positioniert.
4b. Befestigen Sie die erste Halterung mit vier M4 x 8
RTU-2
Installation des optionalen Zugangsfelds (Anschlussfeld)
Gerätegehäuses aus, sodass der Montageflansch der Halterung 18
mm vom vorderen Feld des RTU-2 entfernt positioniert ist.
Vorderes Feld
Senkkopfschrauben (#1052740) am Gerät.
Inbetriebnahme des Geräts
A
CHTUNG
