VEGACOM 557 am DISBUS
Die Auswertgeräte VEGAMET der Serie 500/
600 übertragen über den DISBUS zyklisch
Messdaten und Statusinformationen, soge-
nannte PC/PLS-Telegramme. Das VEGACOM
557 empfängt als Teilnehmer auf dem
DISBUS diese Daten und stellt sie in einem
Pufferspeicher zur Abholung über den
Modbus bereit.
DISBUS
MODBUS
PC
% % %
100 100 100
- + - + - +
ESC OK ESC OK ESC OK
CONNECT CONNECT CONNECT
BA
! ! ! !
on on on on
VEGAMET VEGAMET VEGAMET VEGACOM
513 513 513 557
VEGAMET
VEGACOM

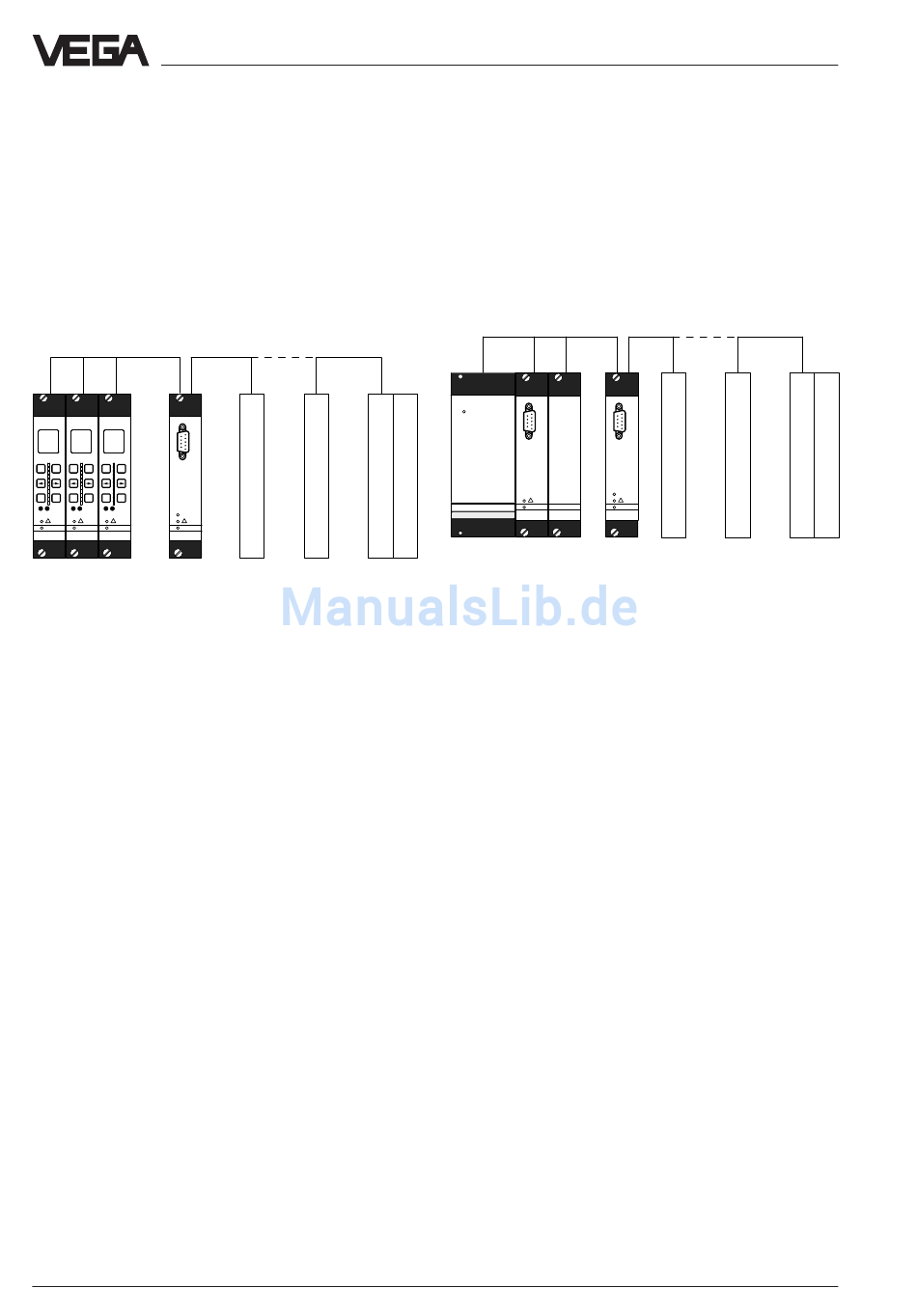

Anschluss VEGACOM 557 an DISBUS
Wird ein PC an der PC-Schnittstelle (front-
seitige Schnittstelle) des VEGACOM 557
angeschlossen, so transferiert dieses, auf
Anforderung der VEGA-Konfigurations-
software VVO, azyklisch Messstellenpara-
meter von bzw. zum VEGAMET.
Am gleichen DISBUS können max. zwei
VEGACOM 557 angeschlossen werden. Zur
eindeutigen Identifizierung sind an den bei-
den Geräten unterschiedliche Geräte-
adressen einzustellen.
6
Modbusteil-
Modbus-
nehmer
master
VEGACOM 557 am LOGBUS
Auf dem LOGBUS werden zwischen den
einzelnen Baugruppen des VEGALOG 571
laufend Daten ausgetauscht. Das VEGACOM
557 empfängt als Teilnehmer dieses
LOGBUS PC/PLS-Telegramme, die die Mess-
werte und Statusinformationen beinhalten,
und stellt sie in einem Pufferspeicher zur
Abholung über den Modbus bereit.
LOGBUS
on
PC
BA
! !
on on
VEGALOG VEGACOM
571
VEGACOM
VEGALOG
Anschluss VEGACOM 557 an LOGBUS
Wird ein PC an der PC-Schnittstelle
(frontseitige Schnittstelle) des VEGACOM
557 angeschlossen, so transferiert dieses,
auf Anforderung der VEGA-Konfigurations-
software VVO, azyklisch Messstellenpara-
meter von bzw. zum VEGALOG 571.
Am gleichen LOGBUS können max. zwei
VEGACOM 557 angeschlossen werden. Die
Adressvergabe zur eindeutigen Identifizie-
rung erfolgt am LOGBUS automatisch.
Produktbeschreibung
MODBUS
PC
557
Modbus-
Modbusteil-
nehmer master
VEGACOM 557 Modbus
