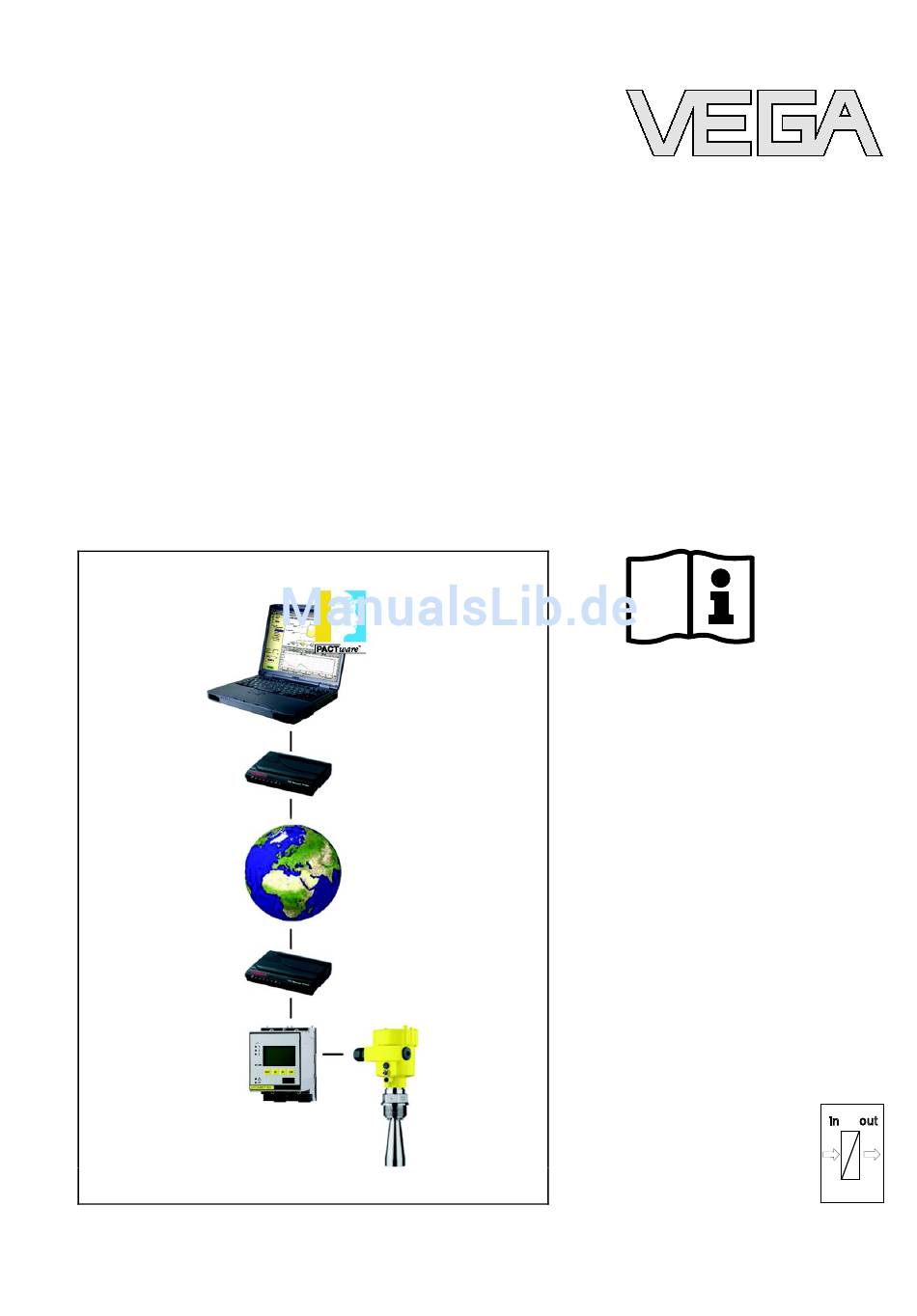

Betriebsanleitung
Fernparametrierung und Fernwartung
Aufbau und Anschluss
Document ID:
23051
Auswertgeräte
und Kommunikation
in
out

Werbung

loading

Verwandte Anleitungen für VEGA CONNECT 3

Inhaltszusammenfassung für VEGA CONNECT 3

  • Seite 1 Betriebsanleitung Fernparametrierung und Fernwartung Aufbau und Anschluss Document ID: 23051 Auswertgeräte und Kommunikation...

  • Seite 2: Einführung

    Verbindung über den Schnittstellenwandler VEGACONNECT erfolgen. Fernparametrierung bedeutet die Verbindung zwischen PC und VEGA-Gerät mit Hilfe von Modems über das öffentliche oder ein privates Telefonnetz anstelle einer direkten Kabelverbindung. Nach- dem der Übertragungsweg über die Modems und das Telefonnetz hergestellt ist, unterscheidet sich die Bedienung mit PACTware nicht mehr vom direkten Anschluß...

  • Seite 3: Anschluss Plics®-Sensor

    2 Anschluss plics®-Sensor Bei dieser Anschlussvariante erfolgt die Verbindung des VEGA- Anschluss am Sensor CONNECT 3 über die im Sensor integrierte I²C-Schnittstelle. Dies ist (I²C) die einfachste und schnellste Möglichkeit zur Verbindungsaufnahme. Der Gehäusedeckel des Sensors kann bei angeschlossenem VEGA- CONNECT 3 nicht mehr geschlossen werden.
  • Seite 4 2 Anschluss plics®-Sensor deshalb ein Widerstand von ca. 230 Ω in die 4 … 20 mA-Anschluss- leitung integriert werden. Der Anschluss kann wahlweise parallel zum Sensor oder über dem Widerstand erfolgen. Information: Bei den meisten SPS-Systemen und sonstigen universellen Span- nungversorgungen muss zur Kommunikation dieser Widerstand ein- gesetzt werden.
  • Seite 5 Serielles Analogmodem oder GSM-Funkmodem RS232-Spezialkabel (im Lieferumfang des VEGAMET) VEGAMET 624/625, VEGASCAN 693, PLICSRADIO C62 Falls im Auswertgerät keine RS232-Schnittstelle integriert ist, kann die Anschluss via VEGA- Verbindung auch über die frontseitig eingebaute I²C-Schnittstelle und CONNECT 3 ein VEGACONNECT 3 erfolgen.
  • Seite 6 3 Anschluss VEGAMET 624/625, VEGASCAN 693, PLICSRADIO C62 Abb. 5: Anschluss Auswertgerät via VEGACONNECT 3 Analoger Telefonanschluss (entfällt bei GSM-Funkmodem) Serielles Analogmodem oder GSM-Funkmodem Spezialkabel, Art. Nr.: MODEM.KX VEGACONNECT 3 I²C-Adapter (im Lieferumfang des VEGACONNECT 3) VEGAMET 624/625, VEGASCAN 693, PLICSRADIO C62 Fernparametrierung und Fernwartung •...

  • Seite 7: Anschluss Vegalog

    4 Anschluss VEGALOG 4 Anschluss VEGALOG Der Anschluss kann wahlweise über die frontseitige RS232-Schnitt- Anschluss via RS232 stelle der VEGALOG CPU oder des VEGACOM 557/558 erfolgen. Abb. 6: Anschluss VEGALOG 571 Analoger Telefonanschluss (entfällt bei GSM-Funkmodem) Serielles Analogmodem oder GSM-Funkmodem RS232-Modemkabel (im Lieferumfang des Modems) VEGALOG 571 CPU, VEGACOM 557/558 Fernparametrierung und Fernwartung •...
  • Seite 8 Telefon +49 7836 50-0 Fax +49 7836 50-201 E-Mail: info@de.vega.com www.vega.com ISO 9001 Die Angaben über Lieferumfang, Anwendung, Einsatz und Betriebsbedingungen der Sensoren und Auswertsysteme entsprechen den zum Zeitpunkt der Drucklegung vorhandenen Kenntnissen. © VEGA Grieshaber KG, Schiltach/Germany 2009 Änderungen vorbehalten 23051-DE-090224...
