VEGACOM 557
Interbus S
PC
BA
on
557
Schnittstellen-
wandler in
19"-Technik
Umwandlung VEGA-spezifi-
scher Protokolle in das
Datenformat Interbus S
Anschluß an
- den DISBUS-Ausgang der
Auswertgeräte VEGAMET
Bauform 500
- den LOGBUS-Datenbus
der Auswertzentrale
VEGALOG 571
Zusätzliche PC-Schnittstelle
RS 232 C zum Parametrieren
der VEGAMET und des
VEGALOG über die
Bediensoftware VEGA
VISUAL OPERATING
ISO 9001
Betriebs-
anleitung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VEGA VEGACOM 557
Inhaltszusammenfassung für VEGA VEGACOM 557
- Seite 1 VEGACOM 557 Interbus S Schnittstellen- wandler in 19"-Technik Umwandlung VEGA-spezifi- scher Protokolle in das Datenformat Interbus S Anschluß an - den DISBUS-Ausgang der Auswertgeräte VEGAMET Bauform 500 - den LOGBUS-Datenbus der Auswertzentrale VEGALOG 571 Zusätzliche PC-Schnittstelle RS 232 C zum Parametrieren der VEGAMET und des VEGALOG über die...
-
Seite 2: Inhaltsverzeichnis
Montagehinweise ..............................8 Potentialebenen und galvanische Trennung ....................... 9 Elektrischer Anschluß ............................9 3 Adressierung der Prozeßsignale ......................10 Einstellungen am VEGACOM 557 ........................10 4 Adressierung der Prozeßsignale ......................11 Einstellungen am Interbus S E/A-Modul ......................11 5 Inbetriebnahme ............................13 Ausgangskanal .............................. -
Seite 3: Sicherheitshinweise
In der Frontplatte befindet sich ein 9-poliger D-SUB- Stecker. Er dient zum Anschluß eines PC/LAPTOP über 1.1 Anwendung RS 232 C an das VEGACOM 557. Das VEGACOM 557 ist ein Schnittstellenwandler zur Um- wandlung der VEGA-spezifischen Protokolle des DISBUS Schnitt- Versorgung und des LOGBUS in Standarddatenformate. -
Seite 4: Funktion
Die Daten vom DISBUS/LOGBUS werden im VEGACOM übertragen. 557 zunächst in einen Pufferspeicher geschrieben. Das VEGACOM 557 empfängt als Teilnehmer auf dem DISBUS diese Daten in einem PLS-Telegramm. Die Von diesem Pufferspeicher wird der Datensatz in ein Telegramme werden im VEGACOM 557 in einen Puffer- Prozeßabbild transferiert. -
Seite 5: Meßeinrichtung Mit Digitaler Kommunikation Und Vernetzung
1 VEGA Visual Operating (VVO) Bediensoftware für den PC zum bequemen Konfigurieren und Parametrieren von VEGA-Geräten - VEGALOG 571 direkt über RS 232-Verbindungskabel auf CPU-Karte bzw. VEGACOM 557 - mehrere VEGAMET (neue Generation) über VEGACOM 557 oder einzeln über VEGACONNECT - VEGASON, VEGAPULS über VEGACONNECT auf die Signalleitung oder am Sensor... -
Seite 6: Technische Daten
(blinkend): DISBUS-/LOGBUS-Störung rot on: Störung grün on: Betriebsspannung liegt an Umgebungsbedingungen Umgebungstemperatur -20°C … +60°C Lager- und Transporttemperatur -20°C … +85°C Luftfeuchtigkeit 93 %, T = 40°C nach DIN/IEC 68-2-3 Schockbelastung 2 … 100 Hz, 0,7 g VEGACOM 557 Interbus S... -
Seite 7: Abmessungen

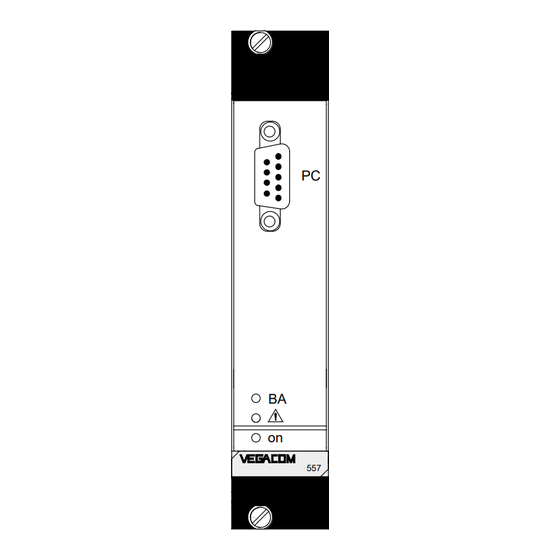

1.6 Abmessungen Leiterplatte 100 x 160 x 1,5 Europaformat Steckerleiste 5 TE Frontplatte mit LOGBUS- Stecker - 9-poligem D-SUB- Stecker - LED grün BA (Betriebs- anzeige) - LED rot Störmeldung - LED grün Spannungs- versorgung 25,4 VEGACOM 557 Interbus S... -
Seite 8: Montage Und Elektrischer Anschluß
Montage und Elektrischer Anschluß 2.1 Montagehinweise Codierung Die Messerleiste am VEGACOM 557 und die Federleiste Anschluß an DISBUS am Steckplatz im Baugruppenträger sind mechanisch codiert. Ein Stift in der Federleiste und eine Bohrung in der Das VEGACOM 557 kann bei DISBUS-Konfigurationen Messerleiste gewährleisten, daß... -
Seite 9: Potentialebenen Und Galvanische Trennung
IBS (out) /DO transmit data request to send ground – Hinweis: DISBUS (wird bei Das VEGACOM 557 arbeitet ohne Hardware-Handshake, VEGALOG nicht genutzt) d.h. RTS und CTS werden nicht verdrahtet. – IBS (in) GND Busteilnehmer vor VEGACOM: IBS (in) DO... -
Seite 10: Adressierung Der Prozeßsignale
Datenübertragungsrate. Der Hakenschalter muß geschlossen werden, wenn an der abgehenden Interbus-S-Schnittstelle weitere Teilnehmer im Interbusring angeschlossen sind (Werkseinstellung). Ist das VEGACOM 557 der letzte Teilnehmer im Ring, so muß der Schalter geöffnet werden. Die Daten der Einstellung werden bei der nächsten Initialisierung (Spannungszuschaltung) wirksam. -
Seite 11: Adressierung Der Prozeßsignale
Adressierung werden die Module ihrer Reihenfolge - logische Adressierung nach adressiert. Bei der logischen Adressierung kann der Programmierer wie zuvor erläutert jedem Modul eine Die Modulkennung für das VEGACOM 557 am Interbus S Adresse zuweisen. lautet: E7H. Fenster 1: digitale Ein- und Ausgänge... - Seite 12 Fenster 1 Fenster 2 Wort 1 dig. Modul Wort 1 Wort 2 dig. Modul Wort 2 Wort 3 dig. Modul Wort 3 Im Fenster 2 werden die drei VEGACOM E/A-Worte und die E/A-Worte der analogen Module abgelegt. VEGACOM 557 Interbus S...
-
Seite 13: Inbetriebnahme
Gerät. bestücken. Damit der Funktionsbaustein die Anzeigewerte 0xFE: Dieser Meßwert ist nicht definiert. abrufen kann, verfügt das VEGACOM 557 über Prozeß- 0xFF: In Byte 3 bis 6 liegt die Fehler- datenkanäle. Um den Meßwert mit der Nr. x anzufordern information. -
Seite 14: S5-Funktionsbausteine
6 S5-Funktionsbausteine S5-Funktionsbausteine Der S5-Funktionsbaustein liest Anzeigewerte von den VEGAMET-Geräten ein, die über das VEGACOM 557 mit dem INTERBUS-S verbunden sind. Es werden die Anzeigewerte (Meßwerte) mit Alarminformation im Merkerbereich hinter- legt. 6.1 Parameter Jeder Meßwert wird durch eine eigene Nummer angesprochen. Dem Funktionsbaustein ist ein Meßwertbereich durch Angabe der Start-Nummer STRT und der Anzahl der nachfolgenden Meßwerte LEN sowie das Anfangsmerkerwort... -
Seite 15: Ablage Der Daten Im Merkerbereich
BLCK + 5 • LEN -1 Alarminformation STRT + LEN -1 Erläuterung: Meßwert LOW-Wort : Byte 1 und 2 vom Meßwert Meßwert HIGH-Wort : Byte 3 und 4 vom Meßwert Alarminformation : 0x0000: kein Fehler 0x0001: Fehler VEGACOM 557 Interbus S... -
Seite 16: Berechnung Der Datenworte
Die Adreßworte der digitalen E/A-Module werden im Adreßfenster 1 abgelegt. Die Adreßworte des analogen Moduls und des VEGACOM 557 werden im Fenster 2 abgelegt. Da das analoge Modul physikalisch vor VEGACOM 557 angeschlos- sen ist, wird dessen Adresse auf 64 (Basisadresse von Fenster 2) gesetzt. Die drei VEGACOM Adreßworte (Eingangs- und Ausgangskanäle) werden auf die Adressen 66, 68 und 70 gelegt. - Seite 17 Der Meßwert, bestehend aus 4 Bytes, setzt sich aus dem HIGH- und LOW-Wort zusammen: HHHH = HIGH-Wort des Meßwertes LLLL = LOW-Wort des Meßwertes ZZZZ = Alarmwert 0x0000: Kein Alarm (Status < 0x80) 0x0001: Alarm (Status >= 0x80 ) VEGACOM 557 Interbus S...
-
Seite 18: Kommunikationsablauf
Alle Alarmwerte auf 1 setzen (NR_IN 1 = 0xFF)? VEGACOM Eingabekanal auslesen: Meßwert bzw. Fehlerinformation und Alarmwert im Merkerbereich ablegen. (Alarmwert = 0, wenn Status < 0x80, sonst Alarmwert = 1) Meßwertnr. NR auf nächsten Wert setzen ENDE VEGACOM 557 Interbus S... -
Seite 19: Technischer Ablauf
AL_ADR (Meßwert-Index): Alarm-Merkerwort des Meßwertes Nein Index = 1 … LEN NR_IN AL_ADR(1…LEN) = 1 = OxFF? Nein MW_ADR=BLK+(NR_IN-START)•4 AL_ADR=BLK+4•LEN+(NR_IN-START)•2 MW_ADR(NR_IN)=IN3/2 (4 Byte Meßwert) AL_ADR(NR_IN)= 0 wenn Status < 0x80, sonst 1 NR = NR + 1 ENDE VEGACOM 557 Interbus S... -
Seite 20: Listings
=IN1 VEGACOM Eingabekanal auslesen -STATUS STATUS = LOW (IN1) :SRW -NR_IN NR = HIGH (IN1) —————————————— STATUS (NR_IN) testen, ob -NR_IN gueltiger Meßwert anliegt KH 0000 :!=F NR_IN = 0 ? (Meßwert gueltig?) :SPB =L5 -NR_IN VEGACOM 557 Interbus S... - Seite 21 STATUS < 128 ? :SPB =L8 Alarm =0 KF +1 Nein : Alarm =1 :SPA =L9 KF +0 -AL_ADR :SPA =L5 ———————————————— —— Alle Alarme setzen ——— =LEN :SLW =BLK -AL_ADR AL_ADR=BLK + 4*LEN =LEN :SLW VEGACOM 557 Interbus S...
-
Seite 22: Datenbaustein
DR 1 ausgegebene Meßwert-Nr. DR 2 STATUS eingelesener Status DW 3 letzte Meßwert-NR DW 4 MW_ADR Adresse (MW) fuer MEßWERT DW 5 AL_ADR Adresse (MW) fuer ALARM DW 6 NR_IN eingelesene Meßwert Nr DW 7 END_ADR Hilfsvariable VEGACOM 557 Interbus S... - Seite 23 Notizen VEGACOM 557 Interbus S...
- Seite 24 VEGA Grieshaber KG Druck- und Füllstandmessung Am Hohenstein 113 77761 Schiltach Telefon 0 78 36 / 50 - 0 Telefax 0 78 36 / 50 201 Technische Änderungen vorbehalten 2.19 224 / März '95...
