PLS-Messwertabbildung
(nur relevant bei VEGAMETs)
Protokollmodus
Parität
Anzahl der Datenbits
Auswahl der Baudrate

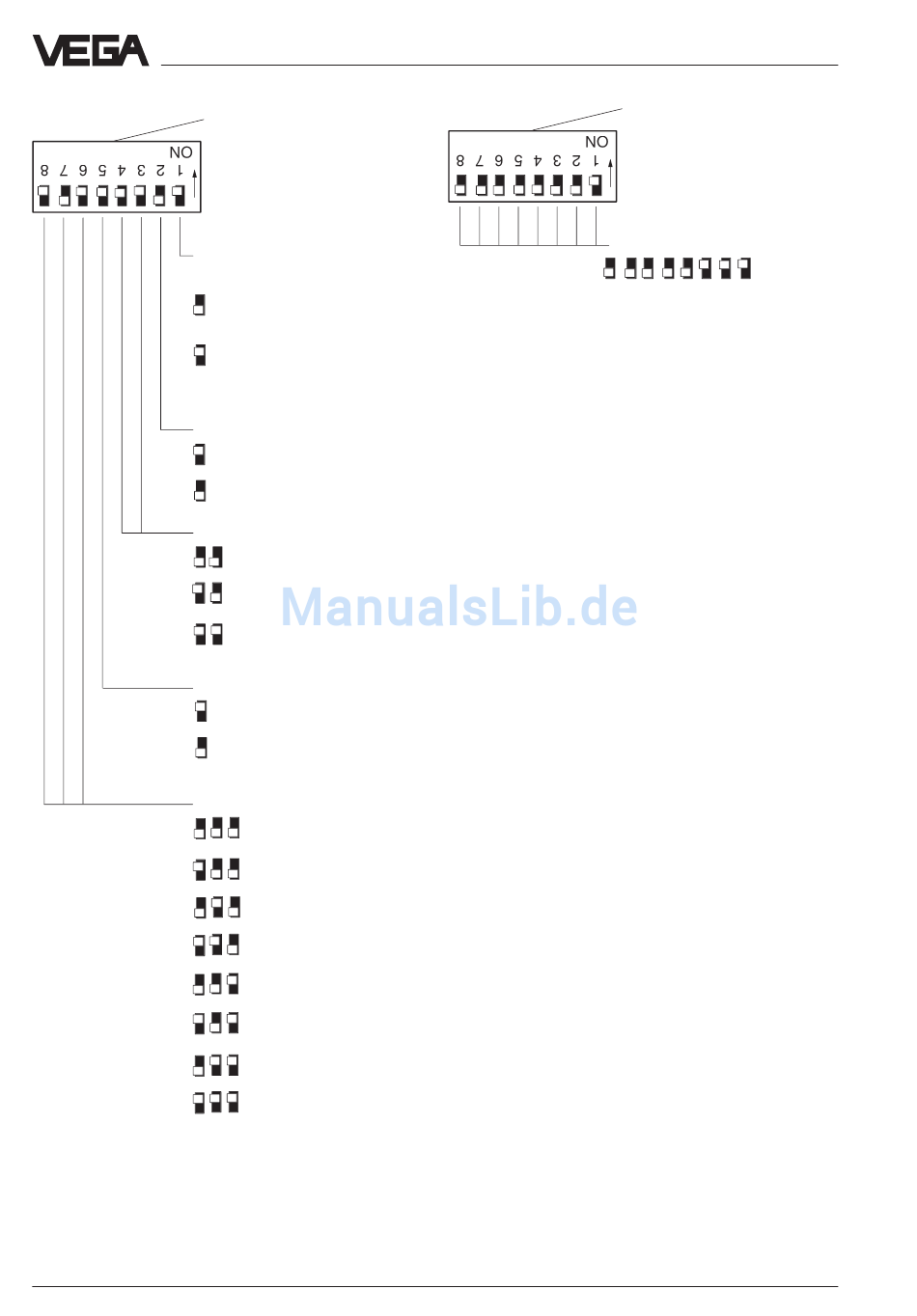

Einstellmöglichkeiten für DIL-Schalterblock 2 auf
Zusatzplatine
22
DIL-Schalterblock 2
(Zusatzplatine)
Werkseinstellung
alle Messwerte Met 1,
alle Messwerte Met 2,
usw.
1. Messwert Met 1,
1. Messwert Met 2,
usw.
Modbus ASCII
Modbus RTU
ohne (none)
ungerade (odd)
gerade (even)
8
7
300
600
1200
2400
4800
9600
19200
38400
Schaltereinstellungen am VEGACOM 557
Einstellmöglichkeiten für DIL-Schalterblock 3 auf
Zusatzplatine
Anmerkungen:
Mit dem Modbusadresseinsteller (DIL-
Schalterblock 3) können theoretisch Adres-
sen im Bereich 0 bis 255 eingestellt werden.
Tatsächlich lassen sich jedoch nur die Adres-
sen 1 bis 246 direkt einstellen. Adresseinstel-
lungen, die außerhalb dieses Bereichs liegen
werden folgendermaßen umgesetzt:
Adr. 000 wird zu Adr. 245
Adr. > 247 werden zu Adr. 245
Adr. = 255 wird zu Adr. 246
Wird das VEGACOM 557 als Austauschgerät
für das VEGACOM 556 eingesetzt, so ist als
Modbusadresse Adr. 245 einzustellen.
DIL-Schalterblock 3
(Zusatzplatine)
Werkseinstellung
Modbusadresse des
VEGACOM 557
(Adr. 001 bis 246)
z.B.:
Adr.
= 007
VEGACOM 557 Modbus
