Produktbeschreibung
VEGACOM 557 mit VEGA ASCII
Die Datenkommunikation zwischen dem
VEGACOM 557 und einem Master findet nur
auf Initiative des Masters statt, der über
spezielle Befehle die gewünschte Information
anfordern kann.
Die Daten vom DISBUS/LOGBUS werden im
VEGACOM 557 zunächst in einen Puffer-
speicher geschrieben.
Von diesem Pufferspeicher wird der Daten-
satz in ein Prozessabbild transferiert. Die
Protokollwandler-Software fragt die einzelnen
Speicherbereiche zyklisch auf die hinterleg-
ten Werte ab.
Die Datensätze werden geprüft und in das
VEGA ASCII-Datenformat umgewandelt.
Nach dieser Wandlung werden die Daten in
den Sendespeicher übertragen und an den
Master weitergeleitet.
DISBUS
Puffer-
Prozess-
spei-
abbild
LOGBUS
cher

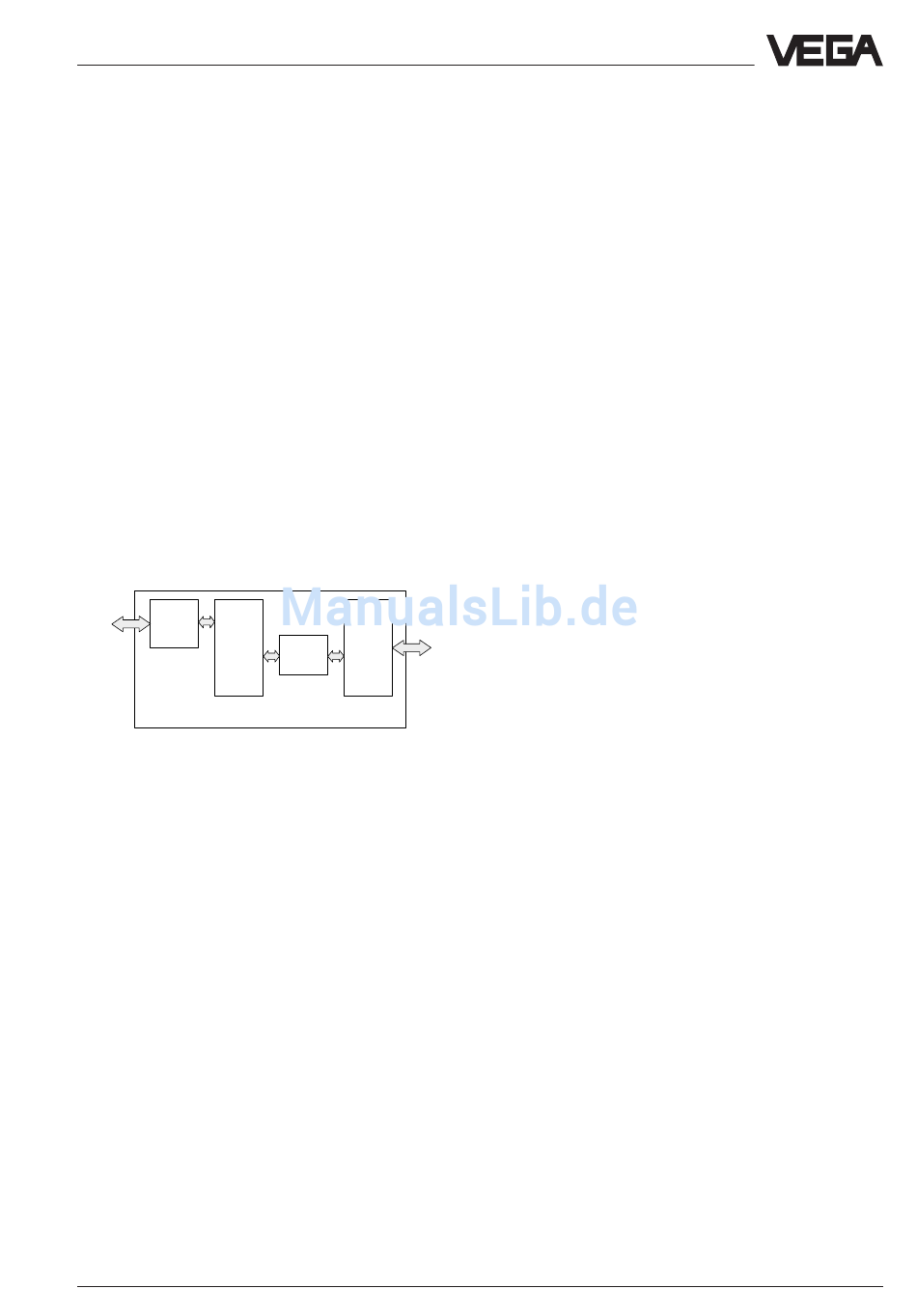

Funktion VEGACOM 557
VEGACOM 557 mit VVO bzw. VV
Direktanschluss:
Alternativ zu VEGA ASCII kann über die PC-
Schnittstelle (SUB-D-Stecker in der Front-
platte des VEGACOM 557) ein PC
angeschlossen werden. Mittels der Anzeige-
und Bediensoftware VEGA Visual Operating
(VVO) können die am VEGACOM 557 ange-
schlossenen Auswertgeräte auf diesem
Wege parametriert werden. Das VEGA-
Bedienkonzept beinhaltet das bequeme
VEGACOM 557 VEGA ASCII
VEGA
Sende-
ASCII
speicher
Prüfung
Wand-
lung
Konfigurieren und Parametrieren der Mess-
einrichtung bzw. der Sensoren bei folgenden
Geräten:
- Auswertgeräte VEGAMET der Serie 500/
600
- Auswertzentrale VEGALOG 571
- VBUS-Ultraschall-/Radar-Sensoren.
Die Bedienung erfolgt menügeführt und
fensterorientiert. Egal ob ein Radarsensor,
mehrere vernetzte Auswertgeräte oder ein
VEGALOG über den PC bedient werden
sollen, das Vorgehen bleibt immer das glei-
che. Als weitere Möglichkeit können mit Hilfe
der Visualisierungssoftware Visual VEGA
(VV) Messwerte und Störmeldungen der
gesamten Anlage aufgezeichnet und grafisch
dargestellt werden. Werkzeuge zur Bearbei-
tung und Analyse von Vergangenheitsdaten
stehen hiermit ebenfalls zur Verfügung.
Die Konfiguration der Messeinrichtung um-
fasst, je nach angeschlossenen Geräten, z.B.
das Festlegen von Auswertfunktionen oder
das Konfigurieren einzelner Ausgänge bzw.
Eingänge. Das anwendungsorientierte Erfas-
sen der Messstellen wird unterstützt durch
grafische Mittel, wie z.B. Behälter-
zeichnungen und Piktogramme, welche ihr
Aussehen je nach Auswahl an die vorliegen-
den Rahmenbedingungen und Optionen
anpassen.
Dank der grafischen Unterstützung sind
auch komplexere Parametrierungen, wie zum
Beispiel die Eingabe einer Linearisierungs-
kurve anhand von Stützwerten, einfach und
leicht verständlich durchführbar.
Anschluss über Modem
Die PC-Schnittstelle unterstützt neben dem
direkten Anschluss eines PCs auch den
Betrieb über Modems. Durch diese Zusatz-
funktion können VEGA-Systeme über VVO
fernparametriert bzw. -diagnostiziert werden.
Zusammen mit der Visualisierungssoftware
Visual VEGA können so auf einfachste Weise
Fernvisualisierungen realisiert werden.
